Vous pouvez désormais créer un fichier TrimBIM (.trb) directement dans Tekla Structures et sélectionner les jeux de propriétés IFC à inclure dans le fichier TrimBIM.

Vous pouvez utiliser les mêmes jeux de propriétés IFC pour l'export TrimBIM efficace que pour l'export de fichiers IFC. La boîte de dialogue Définitions du jeu de propriétés vous permet d’ajouter et de modifier les jeux de propriétés. Lorsque vous avez créé les paramètres du jeu de propriété, vous pouvez les utiliser avec l'export de votre choix.

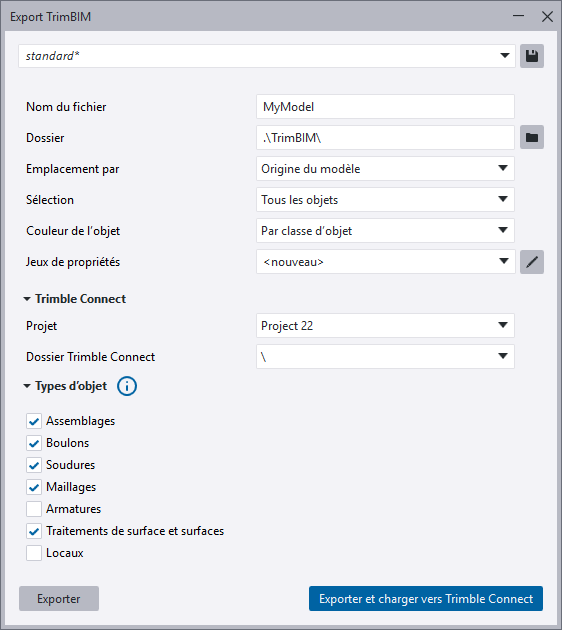

Pour exporter, allez à Fichier > Exporter > TrimBIM.

• Exportez l'intégralité du modèle courant ou uniquement les objets du modèle sélectionnés.
• Sélectionnez les types d’objet inclus dans l'export. Cela définit le contenu inclus dans l'export.
• Définissez où le fichier .trb est stocké localement. Le fichier est toujours exporté localement, et vous pouvez ensuite le charger dans un projet Trimble Connect sélectionné, en conservant le fichier local à l’emplacement où il a été exporté à l’origine. Par défaut, le fichier .trb est exporté dans le répertoire modèle.

Lorsque vous chargez un modèle Tekla Structures dans un projet Trimble Connect en tant que fichier .tekla, vous pouvez désormais facilement définir les paramètres pour le chargement.

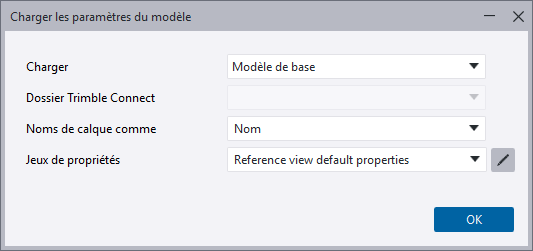

La nouvelle boîte de dialogue Charger les paramètres du modèle vous permet de définir le dossier de chargement pour le fichier .tekla et de sélectionner les jeux de propriétés IFC à inclure dans le chargement. Cela permet une flexibilité dans la gestion des données incluses dans le fichier .tekla. Utilisez les mêmes jeux de propriétés IFC pour le fichier .tekla que lors de l'export de fichiers IFC. Lorsque vous avez créé les paramètres du jeu de propriété, vous pouvez les utiliser avec l'export de votre choix.

Les jeux de propriétés IFC remplacent le fichier part.epr précédemment utilisé.

En outre, si vous utilisez Tekla Model Sharing, vous pouvez sélectionner la fréquence de chargement des fichiers .tekla.

Pour définir les paramètres pour le chargement des fichiers .tekla, accédez à Fichier > Trimble Connect > Charger les paramètres du modèle.

• Sélectionnez le répertoire projet Trimble Connect dans lequel le modèle courant sera chargé en tant que fichier .tekla. Par défaut, le chemin du dossier est Structural\Tekla Models.

• Si nécessaire, sélectionnez les ensembles de propriétés IFC à inclure dans le chargement. Vous pouvez ouvrir la boîte de dialogue Définitions du jeu de propriétés qui vous permet d’ajouter et de modifier les jeux de propriétés.

• Si vous utilisez un Tekla Model Sharing modèle, sélectionnez la fréquence de chargement du fichier .tekla. Les différentes options sont les suivantes :

  • Modèle de base (valeur par défaut) = le modèle partagé est automatiquement chargé dans le répertoire du projet Trimble Connect défini chaque fois qu’un utilisateur crée un nouveau modèle de base.

  • Transmission = Le modèle partagé est automatiquement chargé dans le répertoire du projet Trimble Connect défini après chaque transmission réussie.

  • Jamais = Le modèle partagé n’est jamais chargé dans le répertoire du projet Trimble Connect défini.

Ces nouveaux paramètres remplacent les options avancées XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER et XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT.

L’extension Liaison de documents à Trimble Connect à partir de Tekla Warehouse prend maintenant en charge la structure de dossiers personnalisée, et vous pouvez définir un chemin de dossier de projet Trimble Connect pour chaque type de document qui sera utilisé lorsque les documents sont chargés dans Trimble Connect.
