Autres améliorations dans les dessins
Tekla Structures 2025 inclut également des améliorations des performances d’ouverture des boîtes de dialogue des propriétés, des paramètres détaillés au niveau de l’objet, des cotations, des notes et des repères, des images extraites, des vues des treillis soudés, des titres des coupes et des détails, des motifs de hachures et dans la bibliothèque 2D.
Boîtes de dialogue de dessin plus rapides
L’ouverture des propriétés des vues des dessins est beaucoup plus rapide
La boîte de dialogue Vue - Propriétés. des dessins est désormais mise en cache quand vous l’ouvrez pour la première fois. Elle s’ouvre ainsi beaucoup plus rapidement chaque fois que vous la rouvrez dans la session Tekla Structures en cours.
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP2.
Ouverture des propriétés des règles de cotations beaucoup plus rapide

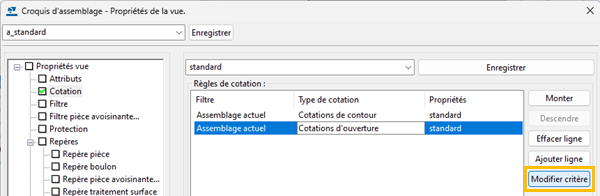

Le temps d’ouverture de la boîte de dialogue Propriétés de règle de cotation a été considérablement amélioré.
Boutons fonctionnant correctement dans les boîtes de dialogue de propriétés basées sur des tableaux

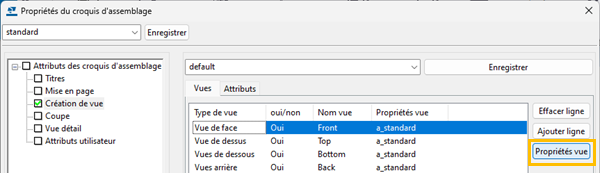

Les boutons qui sont utilisés sur les lignes des boîtes de dialogue des propriétés des dessins contenant des tableaux, tels que le bouton Propriétés vue dans le panneau Création de vue dans les propriétés des croquis de débits, d’éléments béton et d’assemblages, et le bouton Modifier critère dans le panneau Cotation dans les propriétés des vues des dessins, fonctionnent la première fois que vous cliquez dessus, quelle que soit la manière dont vous sélectionnez une ligne dans le tableau. Auparavant, vous deviez souvent cliquer deux fois sur le bouton pour que cela fonctionne.
Les performances d’ouverture de toutes les boîtes de dialogues de propriétés classiques dans les dessins ont également été améliorées.
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP4.

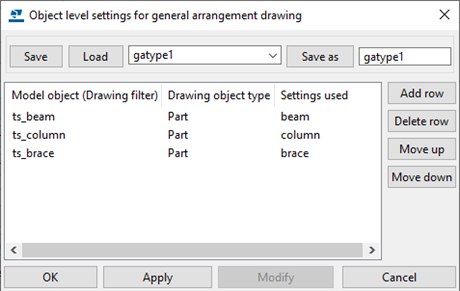

Amélioration de l’ordre des règles dans les paramètres détaillés au niveau de l'objet
Lorsque vous ajoutez de nouvelles règles à un critère dans les paramètres détaillés au niveau de l'objet à l’aide du bouton Ajouter ligne et que vous avez sélectionné une règle, la nouvelle règle est ajoutée après la règle sélectionnée. Auparavant, la nouvelle règle était toujours ajoutée en dernier dans le critère et vous deviez utiliser les boutons Monter et Descendre pour placer la règle à l’emplacement souhaité dans le critère.
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP3.
Pour plus d’informations sur les paramètres détaillés au niveau de l'objet, voir Créer et appliquer des paramètres détaillés au niveau de l'objet.
Améliorations dans les cotations
Utiliser des grades dans les cotes d’angle
Vous pouvez désormais utiliser des grades (gr ou gons) au lieu des degrés dans les cotes d’angle dans les plans.
Par exemple, dans les plans d'ensemble qui montrent un alignement du pont avec la route au-dessous, il est courant d'indiquer l’angle correspondant en grades plutôt qu'en degrés.

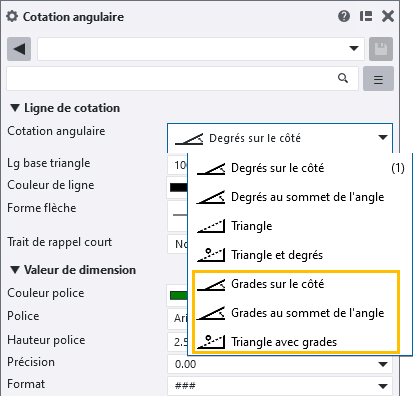

De nouvelles options de grades sont disponibles dans le panneau des propriétés de cotation angulaire, la barre d’outils contextuelle, les propriétés de cotation de plan d’ensemble et dans les anciennes boîtes de dialogue des propriétés de cotation :
En Grades sur le côté
En Grades au sommet de l’angle
Triangle avec grades
Vous pouvez utiliser la nouvelle option avancée, XS_ANGLE_GRADIAN_SIGN, pour définir le symbole de grade souhaité. La valeur par défaut est "g". Cette option avancée se trouve dans la catégorie Propriétés des dessins de la boîte de dialogue Options avancées.
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP4.
Pour plus d’informations sur les propriétés des cotations, voir les Propriétés de cotation.
Personnalisation des symboles de flèche de ligne de cotation pour les cotations de rayon
Vous pouvez désormais créer des symboles de flèche de ligne de cotation vous-même pour les cotations de rayon.
Pour plus d’informations sur la personnalisation des symboles de flèche de ligne cotation, voir Personnalisation des flèches de ligne de cotation.
Améliorations dans la cotation des groupes d'armatures
Notes associatives utilisées dans les textes
L’outil Cotation du groupe d'armature utilise désormais des notes associatives pour la création du texte. Désormais, les attributs utilisateur dans les textes de cotation des groupes d’armatures sont automatiquement mis à jour en cas de modification des objets du modèle auxquels ils sont liés.
Combiner les repères égaux
Vous pouvez utiliser le nouveau paramètre Combiner les repères égaux des onglets Repères supplémentaires pour regrouper les repères en double en un seul repère.
Cotation oblique dans les jeux d'armature
Il est désormais possible de coter les fers obliques dans les jeux d’armatures.
Pour plus d’informations sur la Cotation du groupe d'armature, voir Cotation de groupes d’armatures.
Meilleure reconnaissance des trous circulaires dans la cotation des trous
La méthode de cotation Cotations d'ouverture reconnaît désormais mieux les trous circulaires dans la cotation basée sur la vue. Maintenant, un polygone régulier avec au moins 8 points est considéré comme un trou circulaire. Par exemple, une découpe polygonale avec des chanfreins d'angle arrondis est maintenant reconnue comme un trou circulaire.
Pour plus d’informations sur la cotation basée sur la vue, voir Ajouter des cotations automatiques au niveau de la vue.
Améliorations des cotations du traitement de surface
-
Dans la cotation basée sur la vue, l’option Combiner sur une ligne Par nom prend désormais en charge le traitement de surface.
-
Dans Cotations de filtre, tous les sommets d’un traitement de surface polygonal peuvent désormais être cotés en sélectionnant l’option tous les points (dernière option) dans la liste Cotation jusqu'à.
Améliorations des notes et des repères dans les dessins
Création de notes associatives avec les valeurs enregistrées
Une nouvelle commande pour ajouter des notes associatives, Avec les valeurs appliquées, a été ajoutée et est disponible par défaut dans l’environnement par Défaut. Cette commande vous permet de créer des notes associatives à l’aide de la valeur sélectionnée pour le paramètre Trait de rappel dans les propriétés de notes associatives. Les trois autres commandes de note associative ne permettent pas d’utiliser une valeur appliquée pour le paramètre Trait de rappel, elles utilisent toujours la valeur prédéfinie définie pour chaque commande : Avec trait de rappel, Sans trait de rappel ou Suivant ligne.
La nouvelle commande Créer une note associative avec les valeurs appliquées est utilisée par défaut lorsque vous sélectionnez la commande Créer une note associative dans le menu contextuel ou dans la liste des objets du panneau des propriétés du dessin, ou lorsque vous entrez la commande dans le Démarrage rapide.
Si la commande Avec les valeurs appliquées ne s’affiche pas dans le ruban, vous pouvez l’ajouter via l’Editeur du ruban.
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP1.
Pour plus d’informations sur les notes associatives, voir Ajouter des notes associatives dans les dessins.
Arrière-plan du repère adapté au cadre du repère
L’arrière-plan du repère est à présent adapté à la limite exacte du cadre lorsque l’option Opaque est sélectionnée. Auparavant, seul le texte était masqué.
Maintenant :
Auparavant :
Pour plus d’informations sur les propriétés des repères, voir Propriétés des repères.
Le repérage des groupes d’armatures utilise des notes associatives dans les titres
Le repérage des groupes d’armatures utilise désormais des notes associatives pour la création du titre. Désormais, les attributs utilisateur dans les repères des groupes d’armatures sont automatiquement mis à jour en cas de modification des objets du modèle auxquels ils sont liés.
Pour plus d'informations sur le Repérage de groupe d'armatures, voir Ajouter des repères d'armature à l'aide de l'application Repérage de groupe d'armatures.
Améliorations apportées aux images extraites
Nouvelles options de positionnement dans Dessiner les images extraites d’armatures
Dans l’application Dessiner les images extraites d'armatures, vous pouvez désormais placer les formes de courbure et les notes dans la zone sélectionnée dans le dessin à l’aide de la nouvelle option Position Position personnalisée dans les blocs alignés. Cette option répartit les formes de courbure et les notes dans des colonnes dans la zone sélectionnée. Par défaut, toutes les barres d’une colonne sont alignées verticalement. Pour sélectionner la zone, cliquez sur le bouton Sélectionner une position de bloc. L'option Position personnalisée dans les blocs alignés est disponible uniquement si vous avez sélectionné l’option de création Image extraite et repère d'armature. Avec cette option de positionnement, vous avez également la possibilité de placer les formes de courbure horizontalement à l'aide de l'option Orientation : Option Rotation à l'horizontale.
Pour plus d’informations sur l’application Dessiner les images extraites d'armatures, voir Dessiner des images extraites d’armatures avec l’application Dessiner les images extraites d’armatures.
Miroir d'images extraites d'armatures
Vous pouvez désormais faire un retourner des images extraites dans les repères d’armatures horizontalement ou verticalement grâce aux propriétés d'images extraites d’armatures au niveau de l’objet à l’aide des nouvelles options de Miroir dans les propriétés des images extraites :
Le retournement est disponible dans les modes Un facteur et Deux facteurs .
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP1.
Pour plus d'informations sur les images extraites d'armatures, voir Ajouter des images extraites dans des repères d'armature.
Améliorations du renommage des coupes et des détails

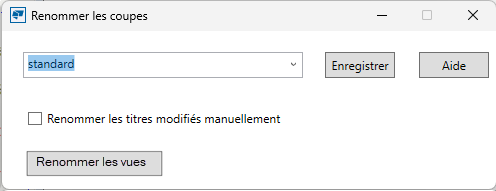

Renommer les coupes et Renommer les détails ont été remplacés par des applications. Auparavant, il s’agissait de macros, qui présentaient certaines restrictions. Il existe une nouvelle boîte de dialogue pour les applications, dans laquelle vous pouvez enregistrer et charger les paramètres, et choisir de renommer les titres de vue modifiés manuellement. Dans certains cas, les coupes et les détails n’étaient pas correctement nommés et les titres de vue sont désormais corrects.
Pour plus d’informations sur le renommage des coupes et des détails, voir Modification, arrangement et alignement des vues de dessin
Améliorations du Créateur de vue de treillis soudés
Pour plus d’informations sur la création de vues de treillis dans les dessins, voir Créer des vues de treillis soudés.
Ajouter un titre de treillis dans la vue

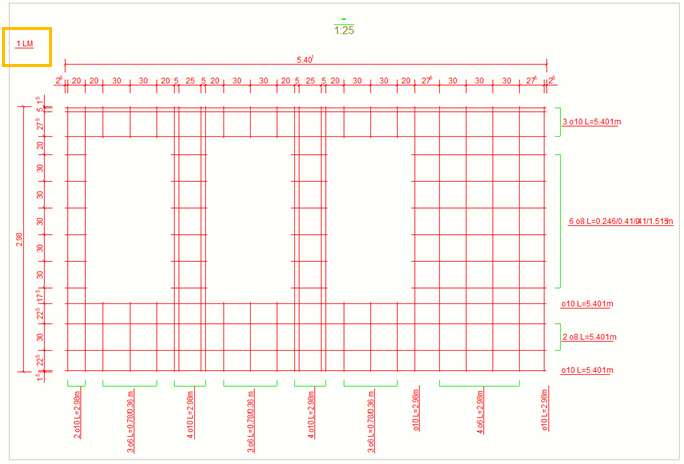

Une nouvelle option, Repère du treillis, a été ajoutée dans la boîte de dialogue Créateur de vue de treillis soudés et vous permet d’ajouter un repère de treillis dans l’angle supérieur gauche de la vue. Les options sont Aucun et Repère du treillis. La valeur du repère du treillis se compose du repère du treillis (ASSEMBLAGE. SERIAL_NUMBER) et du nom de l'assemblage (ASSEMBLY.NAME).
Cette amélioration a déjà été introduite dans Tekla Structures 2024 SP1.
Ajout de la prise en charge des paramètres de ligne de commande
Vous pouvez désormais exécuter l’outil Créateur de vue de treillis soudés à partir de la ligne de commande.
Vues des treillis à partir de tous les types de vue
Vous pouvez désormais créer des vues de treillis à partir de n’importe quel type de vue, pas seulement depuis les vues de face et arrière. Vous pouvez également créer des vues de treillis à partir des plans d'ensemble.
Modification de l’emplacement du fichier de définition des motifs de hachure
Le fichier de définition des motifs de hachure hatch_types1.PAT a été déplacé de \common\inp dans \common\system. Cela vous permet de définir votre propre fichier de configuration à l’aide de XS_SYSTEM, XS_PROJECT ou XS_FIRM. L’ordre de recherche des dossiers pour les motifs de hachure est désormais le même que pour les autres fichiers de paramètres : répertoire modèle, XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
Améliorations de la bibliothèque de dessins 2D
Pour plus de détails sur la bibliothèque 2D, voir Bibliothèque 2D dans les dessins.
Nouvelle option permettant de mettre le texte à l’échelle séparément
Vous pouvez utiliser la nouvelle option Mettre le texte à l’échelle du menu Options pour verrouiller ou mettre à l'échelle la taille de la police lors du changement d'échelle d'un détail dans un dessin.

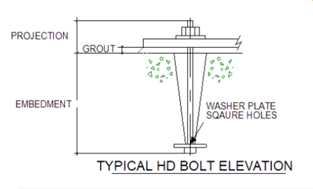

Avant (texte non mis à l’échelle) :

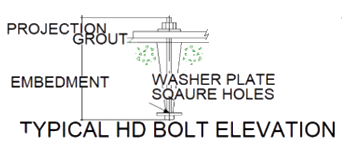

Après (Mettre le texte à l’échelle sélectionné) :
Autres améliorations apportées aux détails 2D
- La mise à l’échelle des détails fonctionne désormais comme prévu et comme décrit dans les instructions.
- L’échelle des détails est désormais correcte lorsque vous insérez un détail dans une vue existante ou que vous le placez sur le papier sans créer de nouvelle vue.
- Les couleurs s’affichent désormais correctement dans les détails.
- La mise à l’échelle des repères, des cotations, du texte et des symboles fonctionne désormais.
- Les images sont désormais prises en charge.
- Le texte riche est désormais pris en charge, et la mise à l’échelle du texte dans les zones de texte riche fonctionne désormais.
- Les problèmes liés aux traits de rappel du texte ont été résolus.
- Les cotations courbes des détails de la bibliothèque 2D fonctionnent désormais correctement.
- Une erreur critique se produisait lorsque vous utilisiez la commande Annuler après la commande Combiner des lignes. Ce problème est maintenant résolu.
- Les détails des anciennes versions de Tekla Structures sont désormais reconnus correctement et ne causent plus de problèmes de mise à l’échelle.
- L’échelle du texte est maintenant correcte même dans les anciens détails.
