Vous pouvez à présent afficher un aperçu des repères proposés avant d’appliquer les résultats du repérage aux objets du modèle, tels que les pièces, les assemblages et les armatures. De cette manière, vous pouvez éviter les vérifications fastidieuses et la correction d’erreurs de repérage, telles que le chevauchement de repères, par la suite. De plus, il devient plus facile de détecter les changements accidentels dans des objets qui ont déjà été livrés à une usine ou sur un chantier de construction avant d’attribuer les repères.

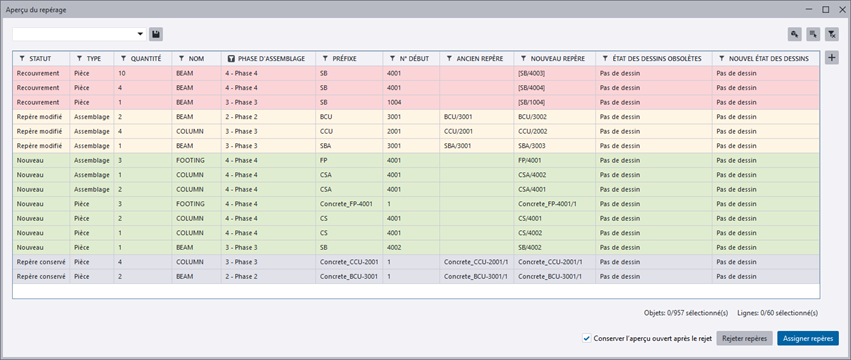

La nouvelle boîte de dialogue Aperçu du repérage s'ouvre lorsque vous lancez une commande de repérage, Repérer les objets modifiés ou Repérer les séries d'objets sélectionnés dans le ruban, ou les commandes Contrôler et réparer > Repérage du menu Fichier.

La boîte de dialogue Aperçu du repérage ne s'affiche pas si vous utilisez un modèle à pièces standard, ou si Synchronisation modèle maître (Enregistre-Repère-Enregistre) est sélectionné dans la boîte de dialogue Paramètres de repérage.

Dans la boîte de dialogue Aperçu du repérage, vous pouvez filtrer et trier les résultats du repérage de différentes façons, et vous pouvez rechercher et corriger les objets dont les repères se chevauchent et qui nécessitent une correction. Vous pouvez ensuite accepter les repères proposés, ou les rejeter et revenir en arrière pour ajuster les paramètres de repérage et le modèle comme souhaité.

Si vous refusez les repères proposés ou annulez le repérage, le modèle n’est pas rechargé, ce qui permet de gagner du temps. En outre, le clonage automatique des dessins ne se produit qu’après acceptation des résultats du repérage.

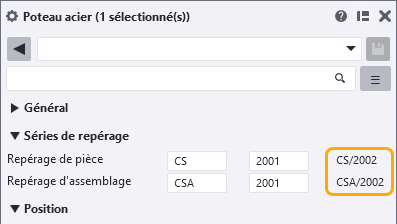

Après le repérage, vous pouvez désormais voir les repères réels des pièces, assemblages, éléments béton et assemblages d’armatures sélectionnés dans le panneau des propriétés, à côté du préfixe et du numéro de début. Par exemple :

Si vous avez sélectionné plusieurs objets avec des repères différents dans le modèle, le texte Divers s’affiche. Une liste affiche également les différents repères dans la sélection, et entre parenthèses le nombre d’objets possédant ces repères.

Notez que vous pouvez sélectionner et copier des repères à partir du panneau des propriétés pour une utilisation ultérieure, par exemple, dans le filtrage. Cependant, vous ne pouvez pas modifier les repères réels dans le panneau des propriétés, mais uniquement les préfixes et les numéros de début.

Lorsque vous utilisez la commande Edition > Comparer > Comparer pièces ou Comparer assemblages pour comparer des objets du modèle, Tekla Structures affiche une liste de comparaison.

Le gabarit de liste de comparaison TS_Report_Assembly_Comparison.rpt utilisé pour les assemblages a été légèrement mis à jour.

Une nouvelle liste de comparaison distincte TS_Report_Part_Comparison.rpt est désormais disponible pour les pièces.

Lorsque Tekla Structures est installé dans le dossier ..\Program Files, ces gabarits sont disponibles par défaut dans le dossier ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Si nécessaire, vous pouvez personnaliser le gabarit de liste de comparaison en fonction de vos besoins. Copiez les gabarits dans votre répertoire projet ou société, puis modifiez les gabarits copiés si nécessaire.

Les messages affichés dans la liste de comparaison après l’utilisation de la commande Comparer pièces ou de la commande Comparer assemblages ont également été améliorés. Les messages vous donnent plus d’informations sur les raisons pour lesquelles les objets comparés sont différents (ou identiques), ou repérés différemment.

Cette correction majeure a déjà été intégrée dans Tekla Structures  2024 SP4.
