La fonctionnalité de clonage a également été améliorée afin de produire de meilleurs résultats automatiques, ce qui vous permet de maintenir vos plans de fabrication plus stables lors des mises à jour du projet.

Gabarits de dessin les mieux adaptés pour les croquis de débit (W)

La Création intelligente peut désormais suggérer les meilleurs gabarits de dessin pour les pièces individuelles sélectionnées.

Auparavant, le gabarit de dessin le mieux adapté n’était suggéré que pour les assemblages et les éléments béton.

Paramètres les plus adaptés enregistrés pour tous les types de plans de fabrication (A, C, W)

La Création intelligente peut désormais suggérer les paramètres de dessin enregistrés les plus adaptés pour les pièces, assemblages et éléments béton sélectionnés. La Création intelligente recherche d’abord le gabarit de dessin le plus adapté et, s’il en trouve un, utilise les paramètres enregistrés utilisés pour créer ce gabarit. S'ils ne sont pas trouvés, les paramètres enregistrés correspondant le mieux au nom de l’objet sont utilisés. Si aucune correspondance optimale n’est trouvée, les paramètres appliqués sont utilisés. Les paramètres enregistrés sont recherchés dans les répertoires de l’environnement, du modèle, de la société, du projet et de l’entreprise.

Auparavant, seul le gabarit de dessin le plus adapté était suggéré.

Création rapide de dessins à l’aide des nouveaux boutons de création intelligente

Tekla Structures 2025 permet de basculer rapidement entre différentes méthodes de création, ce qui peut être nécessaire pour différents objets du modèle et types de dessin. Les méthodes de création sont désormais facilement disponibles pour être sélectionnées sous forme de boutons dans le menu du ruban Créer plan de fabrication et dans la boîte de dialogue Contrôle de la création. Maintenant, vous pouvez voir clairement les méthodes dont vous disposez et que vous avez sélectionnées.

Le menu du ruban Créer plan de fabrication remodelé avec les nouveaux boutons, le bouton Suggestion de modèle est activé par défaut :

Nouvel aspect de la boîte de dialogue Contrôle de la création avec de nouveaux boutons :

• Pour créer des dessins, sélectionnez les objets du modèle, et dans le menu du ruban Créer plan de fabrication, activez Contrôle de la création et sélectionnez le bouton de Création intelligente souhaité. Cliquez ensuite sur la commande Créer plan de fabrication. Dans la boîte de dialogue Contrôle de la création, affinez votre sélection et cliquez sur Créer lorsque vous êtes prêt.

• Pour modifier la méthode de création Création intelligente, cliquez sur un autre bouton dans la colonne Création intelligente. La sélection de la colonne Créer à partir de change en conséquence, et les informations affichées indiquent la méthode de création sélectionnée.

  Suggestion de modèle : recherche le gabarit de dessin le plus approprié en fonction de la géométrie et des propriétés du produit. Il s'agit de l'option Création intelligente par défaut. Lorsqu’un dessin a été créé à l’aide d’un gabarit de dessin, la nouvelle colonne Gestionnaire de documents Source de clonage indique quel dessin a été utilisé comme gabarit de dessin.

  Suggestion de paramètres : recherche le gabarit de dessin le plus approprié et, le cas échéant, utilise les paramètres enregistrés utilisés pour créer ce gabarit. S'ils ne sont pas trouvés, les paramètres enregistrés correspondant le mieux au nom de l’objet sont utilisés.

  Sélection manuelle : utilise les paramètres appliqués par défaut.

• Au début du projet, lorsqu’aucun gabarit de dessin n’est disponible, vous pouvez utiliser l'option Suggestion de modèle, car le système recherchera automatiquement une correspondance des paramètres enregistrés si aucune correspondance de gabarit n’est disponible.

  Auparavant, la Création intelligente ne pouvait suggérer aucune source de création au début du projet, et vous deviez sélectionner les paramètres source manuellement en parcourant la liste des paramètres dans la boîte de dialogue Contrôle de la création.

• Si aucune correspondance de gabarit de dessin n’est trouvée, le système recherche automatiquement les paramètres enregistrés les plus appropriés et, si aucune correspondance de paramètres enregistrés n’est trouvée, les paramètres appliqués sont suggérés.

Trois principales correspondances suggérées

La Création intelligente répertorie désormais jusqu’à trois gabarits de dessins les plus appropriés et les paramètres enregistrés les plus adaptés pour les objets du modèle sélectionnés.

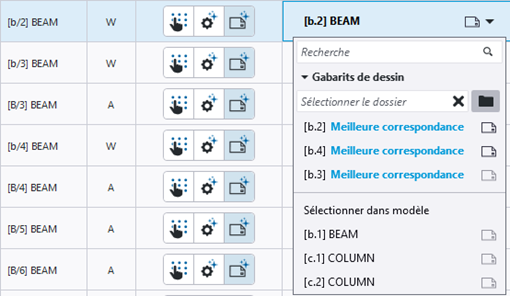

Les trois gabarits de dessin les plus adaptés :

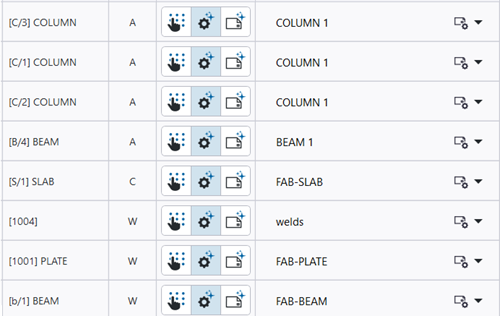

Les trois paramètres enregistrés les plus appropriés :

Auparavant, seul le gabarit de dessin le plus adapté était suggéré.

Nouvel aperçu des gabarits de dessin

Le nouvel aperçu des gabarits de dessin vous permet de mieux évaluer lequel des gabarits de dessin suggérés correspond le mieux à vos besoins. La condition préalable à l'affichage de l'aperçu est que vous ayez enregistré une capture d'écran du gabarit de dessin. Des aperçus sont également affichés pour les gabarits de dessin dans d’autres modèles, et vous pouvez afficher un aperçu des gabarits de dessin sans ouvrir le modèle.

• Pour afficher l’aperçu, pointez sur l'icône du gabarit de dessin dans la colonne Créer à partir de.
• Pour ouvrir l’aperçu dans la fenêtre de capture d'écran, où vous pouvez zoomer sur l’aperçu, cliquez sur l’icône .

  Aperçu :



  Fenêtre de capture d'écran :



Les fichiers de paramètres ne peuvent pas être prévisualisés car ce ne sont pas des dessins.

Autres améliorations apportées à la boîte de dialogue Contrôle de la création

• Vous pouvez désormais ajouter davantage d’objets du modèle à la liste des objets lorsque la boîte de dialogue Contrôle de la création est ouverte. Pour cela, sélectionnez les objets souhaités dans le modèle, puis cliquez sur le nouveau bouton Ajouter la sélection. Des options de création de dessin seront immédiatement suggérées pour les nouveaux objets. Pour supprimer des objets de la liste des objets, sélectionnez la ligne de l’objet et cliquez sur le nouveau bouton de suppression .

• Dans la boîte de dialogue Contrôle de la création, le bouton Créer est désormais désactivé si vous n’avez sélectionné aucun objet ou si vos sélections ne sont pas valides.
• Dans la boîte de dialogue Contrôle de la création, les objets qui ont déjà des dessins ont maintenant une icône d'état dans la colonne Créer et une infobulle indiquant que le dessin existe déjà.
