Vous pouvez désormais verrouiller temporairement le sens de modélisation avec la touche Maj lorsque vous survolez un point d’accrochage sur une ligne ou sur un point. Lorsque vous relâchez la touche Maj, le verrouillage de direction n'est plus actif. Le verrouillage du sens de modélisation de Tekla Structures fonctionne de la même manière que le verrouillage par inférence de SketchUp.

1. Exécutez une commande qui nécessite la sélection de points.

   Par exemple, commencez par créer une poutre.

2. Pour verrouiller la direction du premier point à sélectionner, vérifiez que le bouton d’accrochage Accrochage sur points les plus proches (sur ligne) est actif.

3. Placez le pointeur de la souris sur une position d’accrochage sur une ligne, telle que la ligne d’arête de la pièce, la ligne de référence de la pièce ou ligne de maillage.

4. Maintenez la touche Maj enfoncée pour verrouiller le sens de modélisation.

   Tant que vous maintenez la touche Maj enfoncée, la direction est verrouillée et tout point susceptible d’être accroché est projeté sur la ligne verrouillée.

   Vous pouvez accrocher une ligne ou un point :

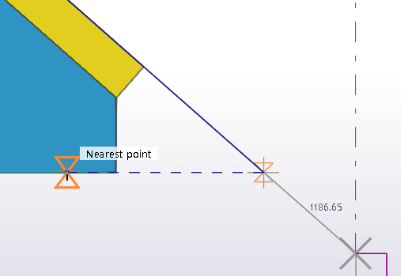

   • si vous accrochez une ligne (par exemple à l’aide du bouton d’accrochage Accrochage sur points les plus proches (sur ligne)), le verrouillage de la direction prolonge la ligne jusqu’à l’intersection de la première ligne verrouillée.

   • Si vous accrochez un point (par exemple, à l’aide du bouton d’accrochage Accrochage sur extrémités ou Accrochage sur milieux), le point est projeté perpendiculairement à la ligne verrouillée.



     Un symbole perpendiculaire s’affiche lorsque le point d’accrochage est projeté perpendiculairement à la ligne verrouillée.

5. Sélectionnez le premier point.

6. Pour verrouiller la direction du deuxième point à sélectionner, vérifiez qu’un bouton d’accrochage permettant l’accrochage sur des lignes (tel que Accrochage sur points les plus proches (sur ligne)) ou sur des points (tel que Accrochage sur extrémités ou Accrochage sur milieux) est actif.

7. Lorsque le symbole d’accrochage est visible, maintenez la touche Maj enfoncée pour verrouiller la direction.

8. Sélectionnez le deuxième point en accrochant un point ou une ligne, de la même manière que lors de la sélection du premier point.

9. Continuez à sélectionner d'autres points, si nécessaire.

Notez que le verrouillage de direction fonctionne uniquement en mode modélisation, pas dans les dessins. Le verrouillage de direction ne fonctionne pas avec l’accrochage numérique.
