Nouveaux volumes de coupe - cibler des zones des nuages de points, les détails du modèle de référence et les détails du modèle dans les vues du modèle
Avec les nouveaux volumes de coupe dans Tekla Structures 2025, vous pouvez isoler une zone spécifique dans un modèle en masquant le reste du modèle.
Les volumes de coupe vous permettent de cibler un détail particulier du modèle, sans avoir à créer plusieurs plans de coupe. Vous pouvez isoler une zone du modèle pour une inspection plus approfondie en un seul clic. Vous pouvez créer un seul volume de coupe par vue du modèle.
Avec les volumes de coupe, vous pouvez soit
- créer un volume de coupe autour d’une plus grande surface du modèle en sélectionnant un point dans le modèle. La taille par défaut d’un volume de coupe est 5 000 x 5 000 x 5 000 mm.
- créer un volume de coupe autour d’un objet sélectionné dans le modèle.
De plus, vous pouvez désormais créer des plans et des volumes de coupe uniquement des objets de référence du modèle et des nuages de points en cochant la case Couper uniquement les objets de référence dans ou en recherchant la commande dans Démarrage rapide. Lorsque cette option est sélectionnée, les objets Tekla Structures natifs ne sont pas coupés. Lorsque la case est décochée, les plans et les volumes de coupe de toutes les vues coupent tous les objets.
Cette nouvelle option Couper uniquement les objets de référence remplace l’option avancée précédemment utilisée XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE.
Créer un volume de coupe autour d’un point sélectionné
- Dans l’onglet Affichage, cliquez sur ou recherchez la commande dans Démarrage rapide.
- Dans le modèle, sélectionnez le centre de la zone de coupe.
Le volume de coupe est créé. L’axe du volume de coupe suit le plan de travail.
- Pour modifier la position du volume de coupe, sélectionnez un nouveau point central pour le volume de coupe.
- Pour terminer la création d'un volume de coupe, appuyez sur Échap.
- Pour ajuster la taille du volume de coupe, sélectionnez-le.

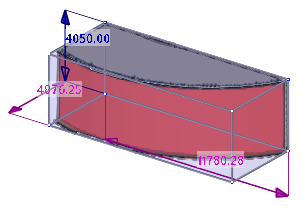

Les poignées de modification dynamique apparaissent sur le volume de coupe.
- Faites glisser les poignées de votre choix ou modifiez les valeurs des cotations.
Créer un volume de coupe autour d’un objet sélectionné
En plus d’un volume de coupe de taille par défaut, vous pouvez créer un volume de coupe autour d’une pièce, d’un assemblage, d’un boulon, d’une armature, d’un modèle de référence, d’un objet de référence, d’un bâtiment ou d’un espace sélectionnés dans la hiérarchie des bâtiments. Le volume de coupe ne contient alors que l’objet sélectionné.
- Dans le modèle, sélectionnez l’objet autour duquel vous souhaitez créer le volume de coupe.
- Cliquez avec le bouton droit de la souris et sélectionnez Créer volume de coupe.
Le volume de coupe est créé autour de l’objet sélectionné. L’orientation du volume de coupe suit le système de coordonnées de l’objet sélectionné.
- Pour ajuster la taille du volume de coupe, sélectionnez-le.
Les poignées de modification dynamique apparaissent sur le volume de coupe.
- Faites glisser les poignées de votre choix ou modifiez les valeurs des cotations.
