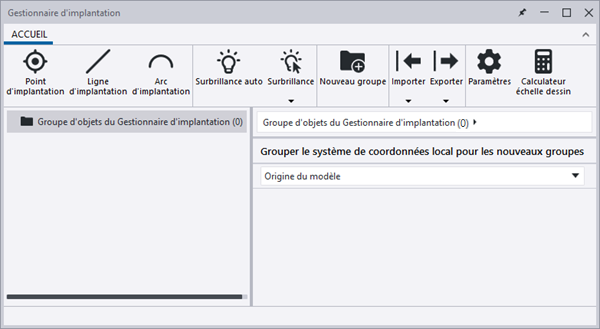

Nouvelle interface utilisateur du Gestionnaire d'implantation

L'interface utilisateur du Gestionnaire d'implantation a été modifiée. La nouvelle interface utilisateur comporte de nombreuses améliorations qui vous permettent de personnaliser les paramètres en fonction des besoins de votre projet. L’interface utilisateur du Gestionnaire d'implantation offre désormais une navigation simple, des outils de ruban intuitifs et la gestion automatique des erreurs, par exemple.

Créer des points, des lignes et des arcs d’implantation

Vous pouvez désormais créer des points, des lignes et des arcs d’implantation à l’aide des commandes de la boîte de dialogue Gestionnaire d'implantation. Les boutons de commande du ruban Gestionnaire d'implantation ouvrent des boîtes de dialogue dans lesquelles vous pouvez définir les propriétés.

Vous pouvez désormais facilement définir la taille par défaut des points, lignes et arcs d’implantation dans les paramètres du Gestionnaire d'implantation. Cliquez sur le bouton du Gestionnaire d'implantation pour ouvrir les paramètres. Comme précédemment, vous pouvez également définir la classe et la forme pour les points, et la classe pour les lignes et les arcs. Auparavant, la propriété Classe était appelée Couleur dans les paramètres.

Fonctions de regroupement améliorées

Les fonctions de regroupement améliorées permettent une meilleure organisation des données d’implantation. La limitation à un maximum de 255 groupes a déjà été supprimée dans Tekla Structures 2024 SP1.

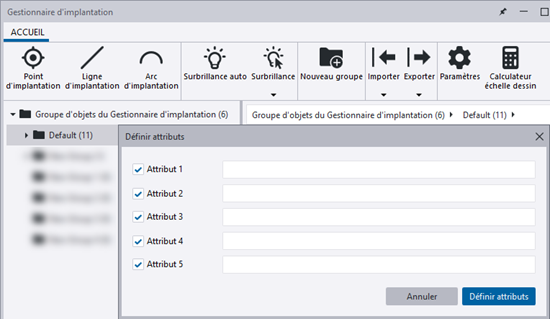

Vous pouvez désormais ajouter des attributs utilisateur à des groupes de points dans la nouvelle boîte de dialogue Définir attributs pour simplifier la gestion et l’identification sur le chantier. Cliquez avec le bouton droit de la souris sur un groupe du Gestionnaire d'implantation pour ouvrir la boîte de dialogue.

Détection automatique des erreurs

Lorsque vous entrez des valeurs, le Gestionnaire d'implantation affiche désormais automatiquement un avertissement si la valeur saisie ne convient pas.

Améliorations de l'import et de l'export

Options d’import et d’export pour Trimble Connect

Vous pouvez désormais utiliser les nouvelles commandes d'import et d'export pour transférer des données d’implantation depuis et vers Trimble Connect sans effort afin d’activer un partage de données transparent avec des fichiers automatiquement mis à jour. Les données d’implantation sont importées et exportées vers Trimble FieldLink au format de fichier .tflx.

Améliorations des boîtes de dialogue d'import et d'export

Les boîtes de dialogue d'import et d'export ont été améliorées pour offrir une zone d’aperçu plus large qui facilite l’affichage et la vérification des données, en particulier lorsque vous travaillez avec des jeux de données plus volumineux. Une barre de progression a également été ajoutée pour afficher l’état d'import et d'export des données.

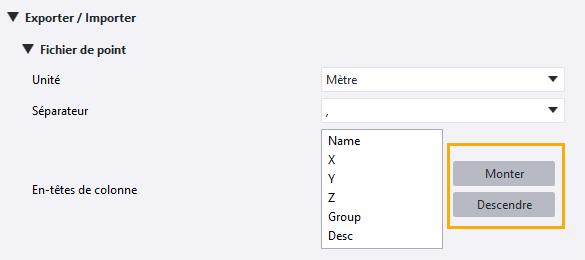

Dans les paramètres du Gestionnaire d'implantation, vous pouvez désormais facilement modifier l’ordre des colonnes dans les boîtes de dialogue d'import et d'export.

Les boîtes de dialogue d'import et d'export contiennent désormais uniquement des onglets qui contiennent du contenu. Par exemple, s’il n’y a pas d’arc d'implantation, la boîte de dialogue n’affiche pas d’onglet pour les arcs d'implantation.

Détection d’erreur d'import/export

Il y a maintenant un message d’erreur si vous essayez d'importer ou d'exporter un fichier mal formaté.
