Séparateur automatique

Avec ce nouveau composant d’exécution, vous pouvez générer des séparateurs qui divisent les fers longs en jeux d’armatures afin que les fers ne dépassent pas la longueur maximale.

Corbeaux et réservations (82)

L’onglet Configuration présente un nouveau paramètre Pièces découpées dans élément béton où vous pouvez définir la classe ou le nom des éléments béton qui sont évités lorsque des corbeaux ou des réservations traversent les pièces.

Ancrages intégrés (008)

Dans l’onglet Avancé, vous pouvez désormais sélectionner dans le paramètre Inclure armatures dans CdG si le poids de l’armature de l’élément béton est inclus dans le calcul du CdG.

Arête et angle (62)

L’onglet Fers latéraux contient un nouveau paramètre dans lequel vous pouvez choisir de créer soit un groupe de fers latéraux multiples avec une épaisseur d’enrobage spécifique, soit un groupe de fers latéraux unique au milieu de la pièce.

Ferraillage ouverture pour dalles et murs (84)

Dans l’onglet Fers latéraux, vous pouvez désormais gérer la création de fers latéraux de chaque côté du trou séparément et définir leur longueur.

Armature longitudinale (70)

Dans l’onglet Paramètres, vous pouvez désormais utiliser les options Ignorer coupes, Classe de l'ouverture et Nom de l'ouverture pour définir si les armatures sont coupées et quelles coupes sont ignorées.

Treillis soudés, Treillis soudés par zone

Dans l’onglet Combinaison, vous pouvez désormais sélectionner une nouvelle option non symétrique pour Symétrie de recouvrement qui vous permet de placer la barre courte sur le côté droit.

Armature poteau rectangulaire (83)

Dans l’onglet Extrémités de barre, vous pouvez désormais définir les cotes d’excentrement séparément pour les barres d’angle et les barres latérales.

Escalier béton armé (95)

• Dans les onglets des fers C, D, E, G et K, vous pouvez maintenant définir un commentaire et un nom pour les fers supplémentaires.

• Dans l’onglet Fer H, vous pouvez désormais définir l'espacement et les décalages d’origine/extrémité séparément pour les fers supérieurs et inférieurs.

Assise(75)

Lors de la création d’écrous, vous pouvez désormais définir si l’écrou est de type polygone ou de type poutre avec un profil.

Préfixes de soudure pour les composants en acier

Vous pouvez désormais définir des préfixes de soudure pour les soudures de dessus et de dessous de ligne dans la boîte de dialogue des soudures pour les composants en acier. Auparavant, vous pouviez uniquement définir les préfixes dans le panneau des propriétés.

Att. de faîtage (106)

Vous pouvez désormais créer des trous de galvanisation sur l'onglet Trous.

Platine (1004)

L'onglet Barres d'ancrage vous permet de définir le repère d'assemblage pour la rondelle de plat.

Platine (1004), Pied poteau encastré (1014), Platine - Raidisseurs (1016), Platine (1042), Platine U.S. (1047), Platines circulaires (1052), Platine de poteau à inertie variable (1068)

• Le type d'élément béton du mortier de calage est maintenant Coulé sur site.

• Dans l’onglet Barres d’ancrage, vous pouvez désormais définir la distance entre la platine et l’écrou ou rondelle créé(e) au-dessus de celle-ci.

• Un nouveau type de barre d’ancrage permettant d'indiquer des attributs utilisateur spécifiques avec des barres d’ancrage ou avec des platines a été ajouté aux composants de platines. Des informations sur les barres d’ancrage de ces composants de platines indiqueront les valeurs d’attribut utilisateur pour : RodSize, RodMaterial et EmbedmentThickness.

Poutre avec raid. (129), Plat soudé âme (184), Plat soudé âme-aile sup.(185)

Il est désormais possible d’utiliser des soudures séparées pour le plat de raidisseur et le plat de cisaillement.

Gousset soudé 1 princ.(11), Gousset soudé 1 P.+tubes(20), Gousset croix (62)

L’onglet Graphique vous permet désormais de définir la dimension de l’extension de gousset du plat à partir de la face opposée lorsque le gousset traverse la pièce principale.

Gousset soudé 1 princ.(11), Boulonnage sur poutre (30), Encastrement avec Jarret (40), Att. par éclisse (77), Platine (101), Platine d'about+raid. (111), Jonction corbeau(119), Double cornière (141), Double cornière face-face (143), Plat soudé âme porteur (146)

• L'onglet Bolts vous permet désormais de définir un commentaire pour les boulons.

• Dans les onglets Boulons, Commentaire Bls a été remplacé par Commentaire.

Gousset boulonné (196), Éclisse L (175)

• Vous pouvez désormais définir la propriété de Finition pour toutes les pièces.

• Vous pouvez désormais définir la propriété de Classe pour toutes les pièces.

Encastrement boulonné (134)

• Vous pouvez désormais définir la propriété de Finition pour toutes les pièces.

• L'onglet Plats aile vous permet désormais de sélectionner le nouveau paramètre Préparations de soudure nécessaires ? si vous souhaitez créer des coupes polygonales de préparation des soudures.

Caisson reconstitué (S6)

Vous pouvez maintenant définir la position des barrettes de la même manière que le placement des contreventements dans l’onglet Paramètres.

Echelle (S60)

• L'onglet Crinoline vous permet désormais de définir la projection de longueur des montants lorsque la crinoline est créée avec le type de marche gauche ou droite.

• L’onglet Crinoline contient un nouvel arceau de type O qui crée des arceaux sur la face intérieure des limons.



• Le nouvel onglet Barres d’ancrage vous permet désormais de définir si des boulons ou des composants personnalisés sont utilisés comme ancrages.

• L’onglet Supports vous permet désormais de choisir de créer des fixations murales en tant que polypoutres.



Double cornière (141), Double cornières face-face(143)

Un angle d’appui peut désormais être créé lorsque les composants sont utilisés dans des attaches de type poutre à poutre.

Lisse Rectangulaire tête baïonnette (100)

Vous pouvez désormais définir plus d’une rangée de boulons.

Gousset croix (62), Gousset soudé 2 P+ I (63)

L’onglet Cvt vous permet désormais de définir la pièce principale du boulon pour le profil de cornière ou l'attache de gousset au contreventement.

Plat épaisseur (1022)

Lorsque vous définissez maintenant 0.0 comme valeur de diamètre de trou dans l’onglet Éclisse d'âme, aucun trou n’est créé.

Platine (29)

Vous pouvez désormais créer des trous de galvanisation dans les platines sur le nouvel onglet Trous.

Platine (101), Platine d'about+raid. (111)

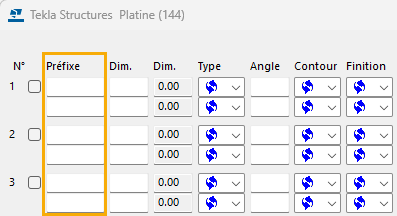

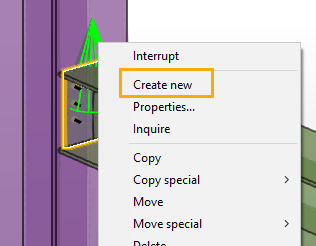

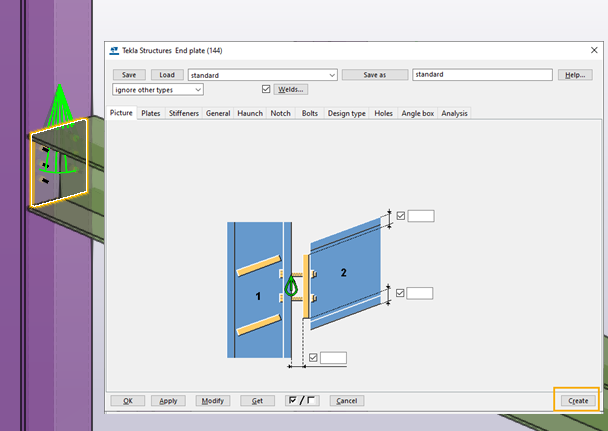

Platine (144)

L’onglet Plats vous permet désormais de définir si un plat d’appui est créé sous la platine. Le plat d’appui est créé lorsque vous définissez une épaisseur pour ce dernier.

Garde-Corps (1024)

L’onglet Pièces vous permet désormais de définir si le garde-pied est créé en tant que plat ou en tant que poutre avec un profil spécifique.

Encastrement avec Jarret (40)

L’onglet Plats suppl. vous permet désormais de définir le décalage horizontal des plats de boulons supérieurs et inférieurs sur les côtés gauche et droit.

Continuité par platine (14)

L’onglet Pièces vous permet désormais de sélectionner dans Placer les plats centrés si les plats sont créés comme centrés sur le point d'origine de l'attache.

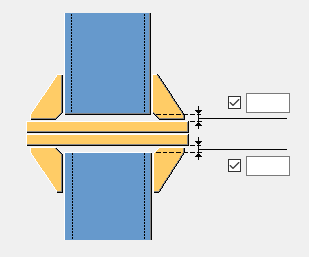

2 poutrelles-poteau (162)

L’onglet Console vous permet désormais de définir des décalages verticaux séparés pour les consoles avant et arrière.

Poutrelle-poteau (type1) (161), 2 poutrelles-poteau (162)

L’onglet Pièces vous permet désormais de définir que les raidisseurs sont créés sous la coiffe.

Poutrelle-poteau (type2) (163)

L’onglet Console vous permet de créer des chanfreins pour le plat vertical et de définir les cotes lorsque vous avez choisi de créer la console comme deux plats.

Plat soudé âme-aile sup. Jpn (185)

Vous pouvez désormais créer les jarrets dans l’onglet Jarret.

Echelle à crinoline (S35)

L’onglet Graphique contient un nouvel arceau de type O qui crée des arceaux sur la face intérieure des limons.

Pied par Cornière (1020)

L’onglet Boulons vous permet désormais de définir la longueur de coupe des boulons, les trous oblongs, ainsi que le nombre de boulons et l’écartement des boulons dans la platine.

Eclisse L (175)

L'onglet Pièces vous permet désormais de définir le repère d'assemblage et la propriété Classe des pièces. Vous pouvez définir les chanfreins d’angle dans le nouvel onglet Paramètres.

GdC porteurs multiples (S84)

L’onglet Pièces vous permet désormais de définir si le garde-pied est créé en tant que plat ou en tant que profil de poutre.

Platine part. renf. (65)

L’onglet Paramètres vous permet désormais de créer des chanfreins aux quatre coins du plat de cisaillement.

Raccord lisses hor. (90)

L’onglet Paramètres vous permet maintenant de créer la lisse en tant que polypoutre.

Lisses (S77)

• L’onglet Lisses contient un nouveau paramètre, Bouchon d'extrémité, vous permettant d'indiquer si une attache est créée entre la fermeture et le premier ou le dernier montant.

• Les coupes de la lisse centrale sur le premier et le dernier montant ne coupent plus qu’un seul côté du montant.

Attache par bride (124)

• L’onglet Paramètres vous permet désormais de définir différents écartements de soudure pour la pièce principale et la pièce secondaire.



• L’onglet Pièces vous permet désormais de créer des cerces.

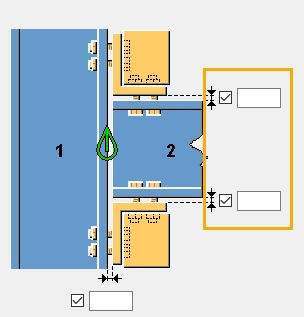

Appui type 1 (52), Appui type 2 (54), Appui type 3 (59), Appui type 4 (57)

L’onglet Graphique vous permet désormais de définir des décalages verticaux séparés pour l’appui supérieur et inférieur.

L’onglet Boulons sec. vous permet désormais de séparer les boulons en deux groupes de boulons. Par défaut, les boulons sont créés comme un seul groupe de boulons.

Appui type 9 (73)

L’onglet Paramètres vous permet maintenant de spécifier trois types différents de grugeages pour la pièce secondaire.

Potelet-poutre+raid. (37), Potelet sous poutre (39)

L'onglet Boulons vous permet désormais de supprimer des boulons.

Att. par éclisse (77)

Il est désormais possible d’utiliser la soudure 8 pour les soudures entre les plats d’aile internes ou externes de la pièce principale et secondaire.

Marches (S71)

Il est désormais possible de spécifier plusieurs distances horizontales entre les boulons dans le fichier steps.dat. L’option l prend désormais en charge la spécification de plusieurs distances entre crochets.

Montants soudés sur Tés (87), Détail escalier (1039)

Dans l'onglet Boulons, vous pouvez désormais définir le sens de boulonnage.

Montants (S76)

• Vous pouvez désormais créer des montants en tant que composants personnalisés.

• Vous pouvez désormais définir une hauteur supplémentaire pour le premier montant. Auparavant, la même valeur était utilisée pour le premier et le dernier montant.

Pied poteau encastré (1014), Platine - Raidisseurs (1016), Platine simple 2 (1031), Détail escalier (1038), Détail escalier (1039), Platine (1042), Détail escalier (1043), Plat d’appui (US) (1044), Platine U.S. (1047), Platine pied circulaire (1052), Platine (1053), Platine pied poteau caisson (1066), Platine de poteau à inertie variable (1068)

L'onglet Bolts vous permet désormais de définir un commentaire pour les boulons.

Platine+raid.(27)

• L’onglet Paramètres vous permet maintenant de définir le décalage du plat de cisaillement par rapport à l’axe de l'âme de la pièce secondaire et le décalage du raidisseur par rapport au plat de cisaillement.



• L'onglet Pièces vous permet maintenant de définir la hauteur, la largeur et la classe des cales.

Platine+raid.(27), Console (28), Potelet-poutre+raid. (37), Potelet sous poutre (39), Encastrement avec Jarret (40), Platine part. renf. (65), Double cornière (141), Double platine (142), Platine (144), Raidisseurs (1003)

Auparavant, la valeur de chanfrein par défaut était arrondie aux 5 mm les plus proches. Le rayon du profil est désormais utilisé comme valeur par défaut.

Raidisseurs (1003)

L'onglet Pièces vous permet désormais de définir la propriété Finition pour les raidisseurs.

Jonction corbeau(119)

• Le nouvel onglet Plat sup./inf. vous permet désormais de définir l’angle entre le raidisseur avant supérieur et inférieur et l’horizon. Auparavant, vous ne pouviez définir que l'angle inférieur. L’angle ne peut pas être défini dans des situations inclinées ou biaises.

• L'onglet Graphique vous permet désormais de définir la largeur de plat supérieure et inférieure.

Diagonale 1 pylône (87)

L’onglet Boulons vous permet désormais de spécifier le type de trou, la rotation des trous oblongs et la pièce dans laquelle les trous oblongs sont créés.

Tube sur gousset (22), Plat soudé âme porteur (35), Plat cis. poteau tube (47), Plat cis. Té rec.(69), Plat soudé âme-aile (147)

Dans l'onglet Boulons, vous pouvez désormais définir le sens de boulonnage.

Gousset soudé 1 P.+tubes(20)

• L’onglet Cvt vous permet désormais de créer des chanfreins sur l’attache et le côté de l’attache le plus proche du contreventement.



• L’onglet Gousset permet désormais de créer quatre chanfreins sur le gousset lorsque ce dernier est créé sur un poteau.

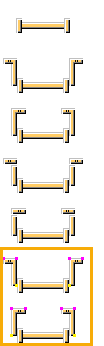

Double cornières face-face(143)

L’onglet Pièces contient désormais deux nouveaux types d’attaches de sécurité, où la cornière est chanfreinée.

Double platine (142)

L'onglet Grugeage contient une nouvelle option de dimension de grugeage qui mesure à partir du bord de l'aile de la poutre principale et à partir du bord extérieur de l'aile supérieure de la poutre principale.

Platine U.S. (1047)

Dans l’onglet Paramètres, l’option permettant de choisir entre les boulons et les trous a été supprimée.

Plat d'appui (US) (1044)

• Les onglets Raidisseurs et Raidisseurs 2 vous permettent désormais de définir les angles de rotation du polygone du raidisseur et du raidisseur et de définir séparément la forme et les types chanfrein des raidisseurs gauche et droit.

• Vous pouvez désormais définir la propriété Classe pour toutes les pièces du composant.

• L'onglet Barres d'ancrage vous permet désormais de définir le préfixe et le numéro de début de repère d'assemblage pour le profil d’ancrage.

Platine - Raidisseurs (1016)

Il est maintenant possible de créer le chanfrein inférieur sur le raidisseur d'âme lorsque le raidisseur est incliné.

Soudure poutre-poutre (123)

L’onglet Chanfreins contient un nouveau type de chanfrein pour les chanfreins d’âme de poutre secondaire.

Prép. Soudures (44)

L’onglet Paramètres contient deux nouveaux types de chanfrein pour les chanfreins d’âme de poutre secondaire.

Gousset soudé (10)

L’onglet Cvt vous permet désormais de créer un grugeage arrondi dans les pièces secondaires.

Croix PAV (S55), Croix PS (S56)

L’onglet Paramètres vous permet désormais de définir la propriété Classe des sous-attaches utilisées pour relier les contreventements diagonaux et les arbalétriers.

Sabot panne bois (15)

L’onglet Pièces vous permet désormais de sélectionner des options inversées pour la Position L afin de souder le côté le plus court du profil à la pièce principale.

Marches bois (S72), Marches poly.(S73)

Vous pouvez désormais définir la propriété de Finition pour toutes les pièces.

Gousset d’angle croix (60)

• Il est désormais possible d’utiliser la soudure 8 pour créer une soudure entre le plat de fermeture et le gousset.

• L'onglet Gousset vous permet désormais de définir le jeu entre le gousset et les attaches ou les cornières.



Gousset d’angle (58), Gousset d'angle pour cvt creux (59), Gousset d’angle croix (60)

Les onglets Bls Gousset 1 et Bls Gousset 2 et l'onglet Bls Gousset 1 vous permettent désormais de sélectionner si le gousset ou la cornière (profil en L) est défini comme pièce principale de composant pour les boulons.

Marches Z (S74)

Vous pouvez désormais définir un préfixe de profil de marche dans l’onglet Marches Z.

Ancrages intégrés (8)

Vous pouvez désormais entrer des chemins de fichier plus longs, jusqu’à 256 caractères, dans la zone Parcourir le fichier de configuration dans l’onglet Placement. Auparavant, la longueur maximale du chemin était de 80 caractères.

Tekla Structures Service pack 1

Escalier béton armé (95)

Il est désormais possible d’utiliser les armatures Fer L pour renforcer toutes les marches créées par les composants. Auparavant, le nombre maximum de marches à renforcer était de 34.

Tekla Structures Service pack 1

Platine (1004), Platine U.S. (1042)

Il est désormais possible de spécifier une classe pour le mortier/calage dans l’onglet Barres d’ancrage.

Tekla Structures 2024 Service pack 3

Plat soudé âme-aile sup.(185), Plat soudé âme-aile sup. Jpn (185)

Vous pouvez désormais définir le chanfrein inférieur du plat soudé dans l’onglet Plats.

Tekla Structures Service pack 1

Platine+raid. (27)

Dans l’onglet Pièces, vous pouvez désormais sélectionner dans le paramètre Utiliser soudure polygonale si une soudure polygonale est utilisée lorsque l’espace entre le haut de la platine et le bas de l'aile de la poutre est inférieur à 2 mm.

Tekla Structures 2024 Service pack 5

Raidisseurs (1003)

Dans l’onglet Paramètres, vous pouvez désormais sélectionner si le composant recherche les pièces d’entrée créées en tant que composées de pièces soudées.

Tekla Structures Service pack 3

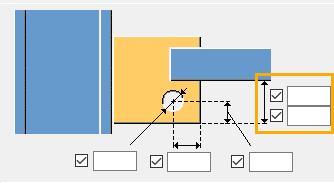

Jonction corbeau(119)

• Dans l’onglet Graphique, vous pouvez désormais définir la taille de la console comme la distance entre l’axe de la pièce principale et le bord extérieur de la première platine.

• Dans l’onglet Graphique, vous pouvez désormais définir le décalage des plats supérieur et inférieur par rapport à l’âme de la pièce principale.

• Vous pouvez désormais définir le décalage vertical de la platine 1 dans l'onglet Pièces.

Tekla Structures Service pack 1

Gousset soudé 1 P.+tubes(20)

• L'onglet Gousset inclut un nouveau paramètre permettant de créer des chanfreins. Vous pouvez désormais créer quatre chanfreins sur le gousset lorsque ce dernier est créé entre les ailes de la pièce principale. Auparavant, vous pouviez créer uniquement deux chanfreins.

• Auparavant, les chanfreins du gousset n’étaient créés que lorsque l'attache était utilisée sur une pièce secondaire. Ce problème a été résolu et des chanfreins sont également créés pour plusieurs pièces secondaires.

Tekla Structures Service pack 1
