Nouveauté pour nos versions logicielles 2025 : nous introduisons une nouvelle approche pour créer des modèles d’analyse dans Tekla Structural Designer à partir de modèles provenant de Tekla Structures. Cette approche est spécifiquement destinée aux ingénieurs utilisant Tekla Structures pour l’analyse et la conception au cours des premières étapes de la conception.

Le transfert global est basé sur l’emplacement géométrique de la pièce dans Tekla Structures. L’intégration utilise un transfert basé sur des fichiers, ce qui signifie que Tekla Structural Designer et Tekla Structures n’a pas besoin d’être sur le même ordinateur.

Pour effectuer le processus d'export initial, utilisez l’extension Publier vers Tekla Structural Designer, que vous pouvez télécharger à partir de Tekla Warehouse.

Cette version se concentre sur les structures en acier, couvrant l’intégration des éléments structurels principaux, tels que les poutres, les poteaux et les contreventements.

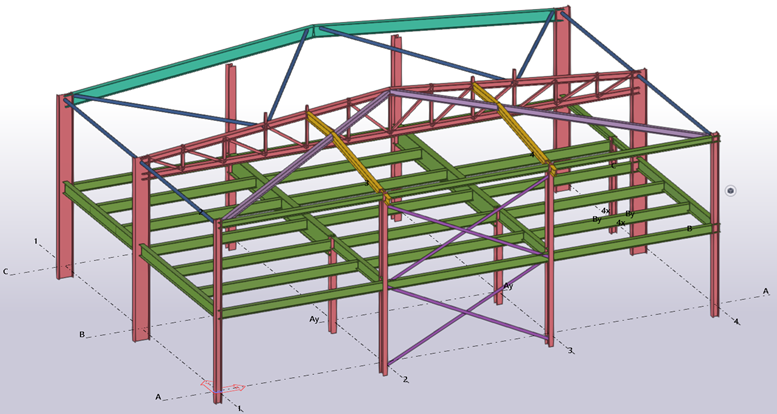

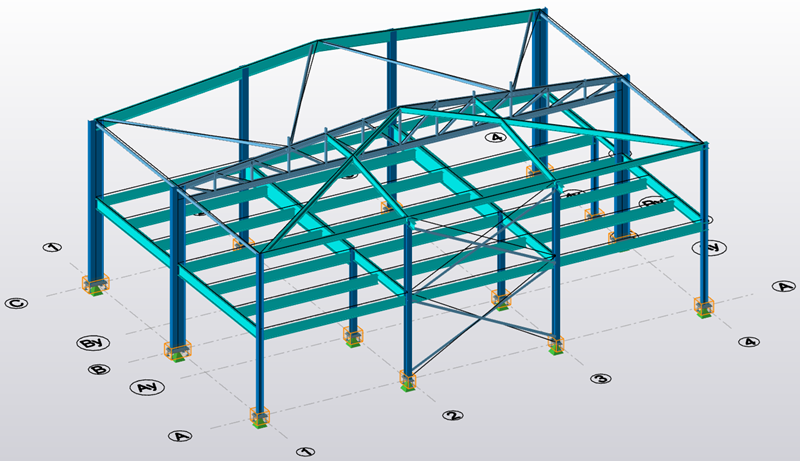

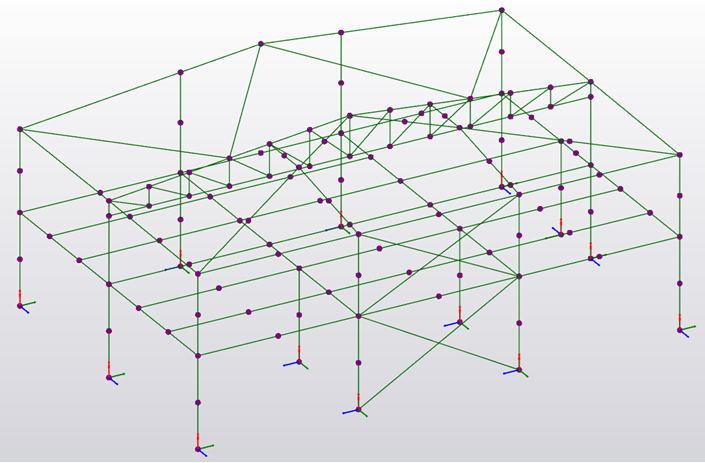

Lors de l'import dans Tekla Structural Designer, le modèle d’analyse est généré pour créer un modèle connecté et calculable qui est disponible pour une utilisation immédiate. Aucun travail préparatoire n’est nécessaire dans Tekla Structures.

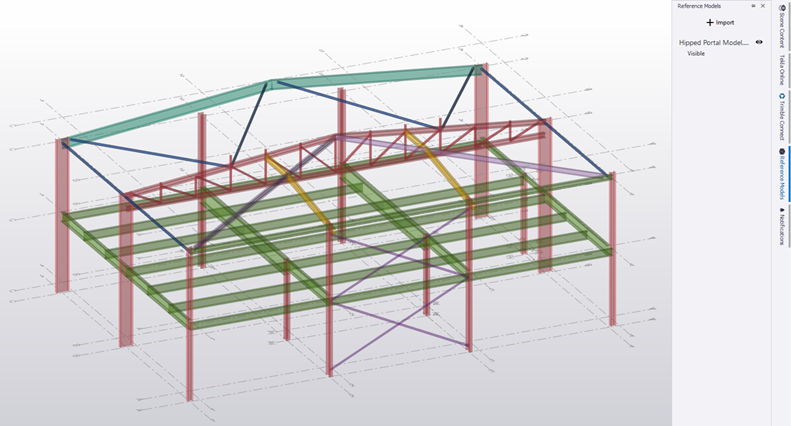

Dans Tekla Structural Designer, l'utilisation de modèles de référence permet d’obtenir une représentation visuelle précise du modèle BIM. Cette représentation peut être utilisée pour les processus de modélisation manuelle ou comme base pour notre modèle d’analyse et de conception généré.

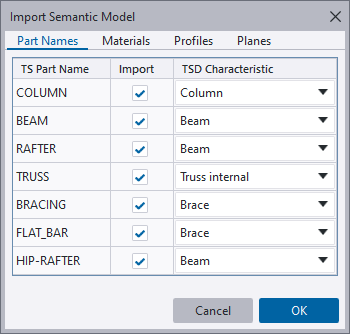

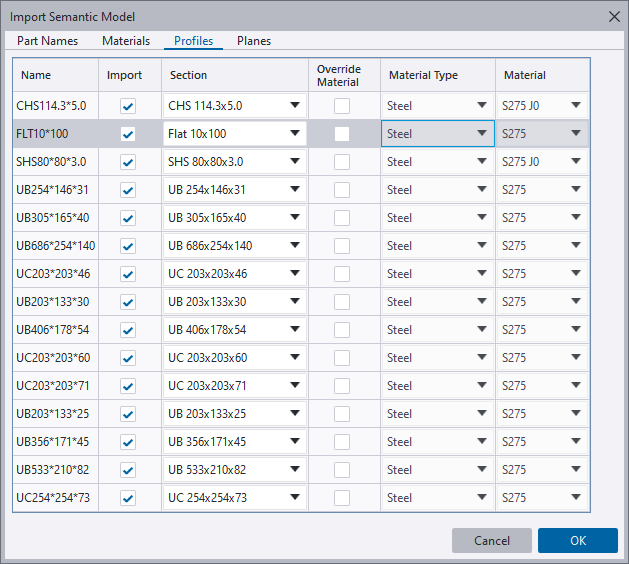

La conversion des catégories d'éléments, des tailles de profil et des qualités de matériau est effectuée automatiquement. Il est possible de filtrer les catégories de noms de pièces pour s’assurer que seules les pièces structurellement importantes du modèle sont importées. La conversion du profil est basée sur les paramètres régionaux et les sections géométriques. Tout cela conduit à un transfert rapide et précis sans avoir besoin de fichiers de mappage ou d’intervention manuelle.

Le résultat est un processus d’intégration transparent, rapide et précis, qui répond aux exigences de l’ingénieur.

L’analyse et la conception peuvent être effectuées dans Tekla Structural Designer, ou le modèle d’analyse généré peut être exporté à l’aide de liens natifs existants.

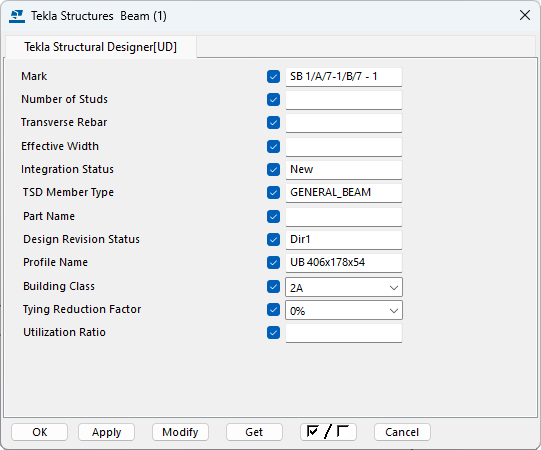

Tekla Structures 2025 a été amélioré grâce à la possibilité de transférer des informations pertinentes sur la construction et la fabrication. Ces informations peuvent désormais être intégrées sous forme d’attributs utilisateur (UDA) de Tekla Structural Designer dans Tekla Structures. Cette amélioration optimise la communication et l’expérience d’intégration entre l’ingénieur et le dessinateur.

Les informations enregistrées dans les attributs utilisateur de Tekla Structural Designer peuvent être directement importées dans Tekla Structures.

Les informations des attributs utilisateur peuvent ensuite être mises à disposition pour le modèle de construction et de fabrication. Ce processus inclut également des informations d'attribut générées par l’utilisateur et est entièrement personnalisable pour s’adapter aux exigences du dessinateur Tekla Structures.

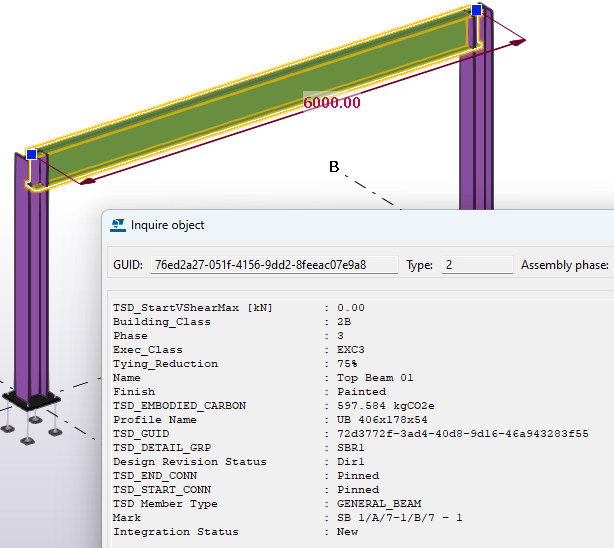

Pour les ingénieurs, le processus d’intégration automatisé réduit les retouches manuelles et est suffisamment flexible pour répondre aux exigences globales de leur projet. Les informations d’attribut utilisateur intégrées sont automatiquement affectées aux pièces importées et peuvent être affichées à l’aide de la commande Information.

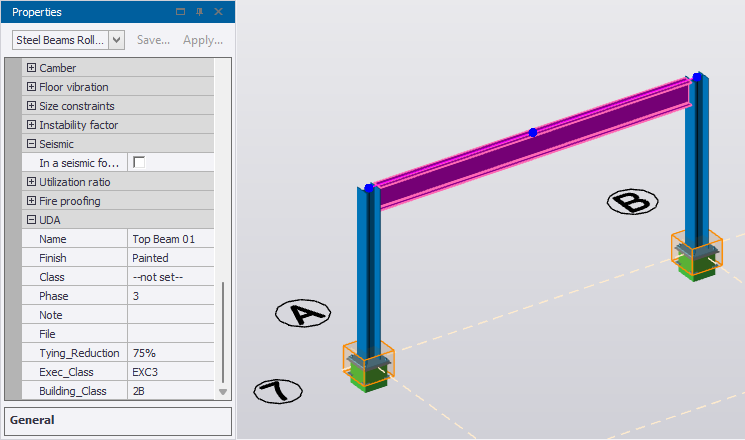

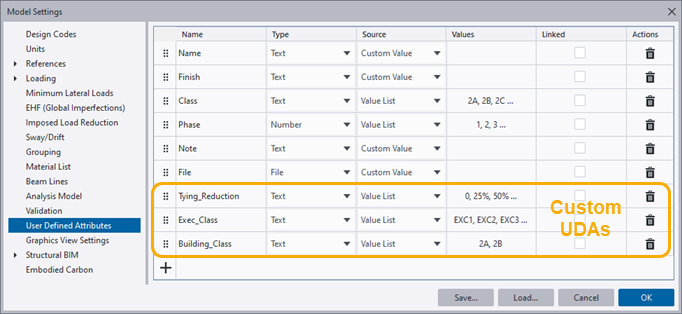

Les paramètres des attributs utilisateur, y compris les paramètres personnalisés, peuvent être ajoutés au fichier Tekla Structures objects.inp. Les attributs sont ainsi directement visibles dans les boîtes de dialogue des propriétés des pièces et offrent une expérience utilisateur flexible au dessinateur.

Ces informations peuvent ensuite être reportées dans n’importe quelle documentation créée et incluses dans les transferts de modèles numériques si nécessaire.

Tekla Structures 2025 a été mis à jour avec quelques changements importants dans l’affichage des efforts. Les efforts ajoutés à la base de données du modèle peuvent être affichées dans le nouvel onglet Efforts ou Forces platine de la boîte de dialogue des propriétés d'analyse de chaque pièce.

Cette fonctionnalité peut être utilisée par tous les développeurs tiers pour transférer les données relatives aux forces de conception dans le modèle Tekla Structures, évitant ainsi l’enveloppement de base des forces et la surconception potentielle des éléments d’analyse. Les forces d’attache sont incluses pour toutes les pièces intégrées, couvrant tous les cas de conception et toutes les combinaisons. Cette amélioration conduit directement à des processus améliorés pour la conception des attaches.

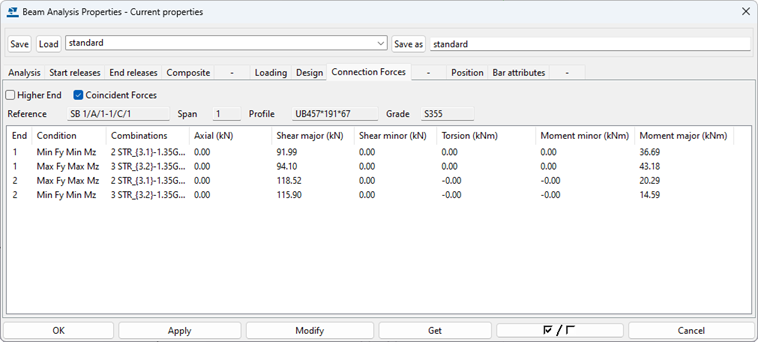

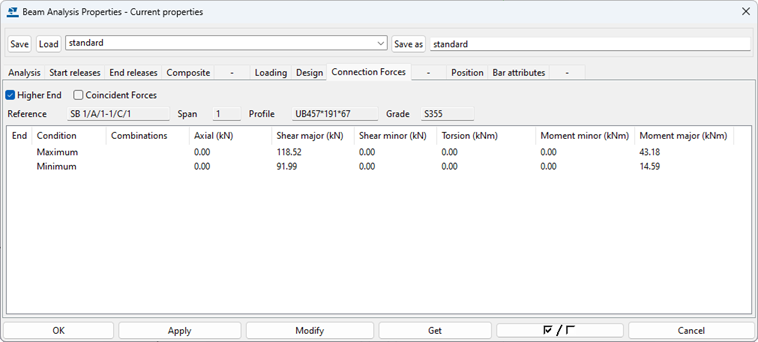

Filtrez les efforts maximum et minimum rapidement et efficacement à l’aide des cases à cocher de la boîte de dialogue des propriétés d’analyse de la pièce.

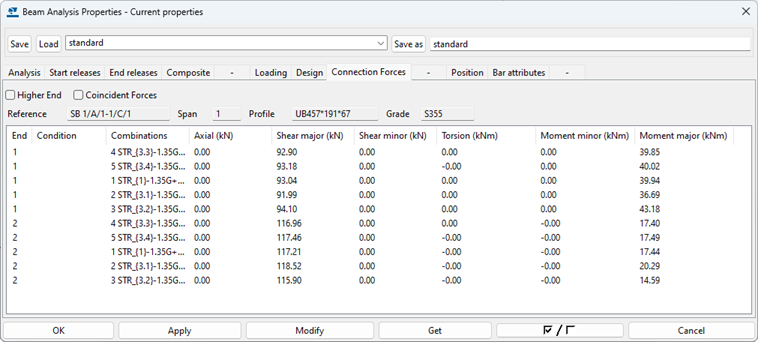

Ce filtrage peut être encore amélioré en incluant des valeurs d'effort concordantes.

Pour les poteaux, les forces de la platine sont affichées dans l’onglet Forces platine, fournissant les valeurs précises requises pour la conception des attaches et des fondations.

Les efforts sont automatiquement renseignés par l'import à partir de Tekla Structural Designer. Le transfert couvre tous les éléments intégrés du modèle Tekla Structural Designer et prend en charge toutes les combinaisons de charges analysées.

Tekla Structures partage et stocke automatiquement les données de conception et les efforts par cas de conception. Il s’agit d’un avantage significatif pour les dessinateurs dans la conception d'attaches, fournissant un point de vérité unique pour toutes ces informations.
