Les formats d'export STEP et IGES étendent les possibilités d’interopérabilité aux fabricants de garde-corps et aux processus de fabrication associés, ainsi qu'à la conception mécanique assistée par ordinateur.

Vous pouvez exporter des profils en acier et les entités d’attache associées, telles que des boulons et des soudures, en tant qu’assemblages ou pièces individuelles. La géométrie du modèle Tekla Structures est directement convertie aux formats de fichier STEP et IGES à l’aide de la technologie Open CASCADE (OCCT), et aucun fichier de conversion n’est nécessaire.

Pour plus d’informations sur les formats STEP et IGES, consultez STEP et IGES.

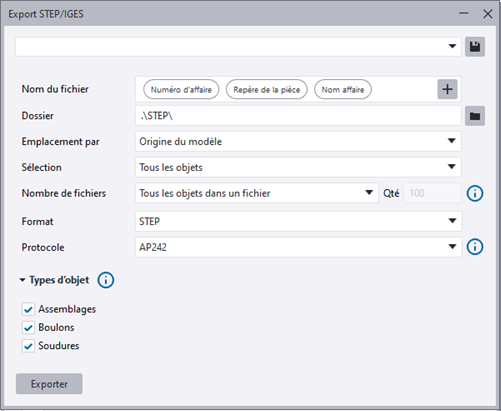

• Pour démarrer l'export, cliquez sur la nouvelle commande Fichier > Exporter > STEP/IGES. Chargez tous les paramètres d'export prédéfinis dans votre environnement ou configurez l'export selon vos besoins. Vous pouvez exporter tous les objets ou des objets sélectionnés par rapport à l'origine du modèle, aux coordonnées actuelles du plan de travail ou au point de base défini. Une fois prêt, cliquez sur Exporter. Par défaut, les fichiers sont exportés vers le répertoire \STEP, situé dans le répertoire du modèle courant.



Auparavant, il était nécessaire d’utiliser l’extension Multi Converter dans Tekla Warehouse ou un logiciel tiers pour convertir les données exportées au format STEP ou IGES, et parfois aussi de remodeler la géométrie dans un logiciel tiers. L'export et le remodelage prenaient beaucoup de temps et les fichiers résultants pouvaient être de taille importante.

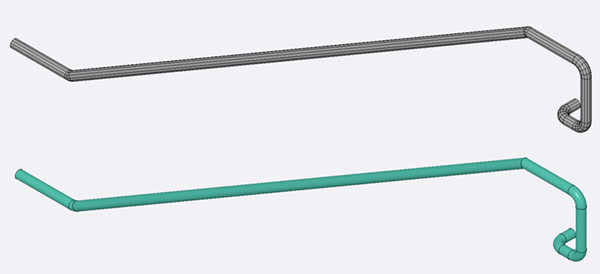

Dans l’image ci-dessous, le garde-corps en haut représente la sortie générée par l’extension Multi Converter. La géométrie de l’objet exporté comporte des facettes, et la sortie n’est pas adaptée aux procédés de fabrication de garde-corps. Le garde-corps en bas représente la sortie générée par l'export STEP/IGES. Les objets exportés ont une géométrie solide et la sortie est adaptée aux procédés de fabrication de garde-corps.

Définir le nom du fichier d'export à l’aide d’un gabarit

Vous pouvez définir le nom du fichier d'export en entrant le nom directement dans la zone Nom du fichier ou en cliquant sur le bouton plus et en double-cliquant sur les éléments de nom de fichier souhaités dans la liste des attributs. Vous pouvez utiliser une combinaison de texte et d’attributs. Vous pouvez également faire glisser des éléments de nom de fichier vers un nouvel emplacement, ou en supprimer en les sélectionnant et en appuyant sur Suppr sur le clavier ou en sélectionnant Supprimer dans le menu contextuel. Vous pouvez vous déplacer dans la zone à l’aide des touches fléchées et des touches Accueil et Fin.

Export vers un ou plusieurs fichiers

L'option Nombre de fichiers vous permet de choisir si vous souhaitez exporter Tous les objets dans un fichier, Nombre d’objets sélectionnés dans chaque fichier ou Un objet dans chaque fichier. Lors de l'export de plusieurs fichiers, l’export ajoute un numéro d'ordre à la fin du nom du fichier.

Protocole d’application STEP

Pour les fichiers STEP, vous devez sélectionner le protocole d’application approprié : AP203, AP214 ou AP242. Le protocole d’application à utiliser dépend du logiciel qui sera utilisé pour ouvrir le fichier. AP203 est le protocole le plus ancien et AP242 le plus récent.

Objets inclus dans l'export

Vous pouvez choisir d'inclure Assemblages, Boulons ou Soudures dans l'export. Si vous sélectionnez Assemblages, les pièces acier sont exportées en tant qu’assemblages entiers. Dans le cas contraire, les pièces acier sont exportées en tant qu’objets uniques.

Limites dans l'export STEP/IGES

Actuellement, l’export STEP\IGES n’exporte pas les objets suivants :

• Types d’objets associés au dépliage des tôles, tels que les plats pliés et les plats de lissage
• Pièces en béton
• Profils courbés
• Profils vrillés
• Armatures et treillis
• Préparations de soudures
• Pièces ajoutées
• Traitement de surface
• Coulages
