Pour créer des dessins à l’aide de cette fonctionnalité, vous devez disposer d’une collection de dessins dans le cloud. Le service peut s’inspirer de vos dessins précédents. Ainsi, plus vous ajoutez de dessins à votre collection, meilleurs sont les résultats.

• Sélectionnez les assemblages ou les éléments béton dans le modèle et, dans l’onglet du ruban Dessins & listes, cliquez sur Plans de fabrication Cloud IA.

  Vous pouvez également lancer la commande à partir du menu contextuel, de la barre d'outils contextuelle ou du Démarrage rapide.

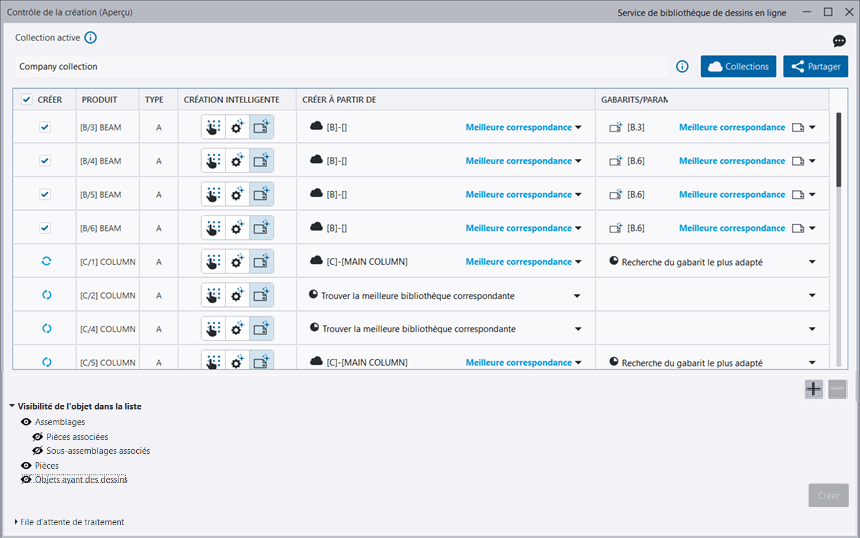

  La boîte de dialogue Contrôle de la création s’affiche.



• Vous pouvez modifier votre sélection de Création intelligente :

  (sélection manuelle) : Cette option utilise les paramètres appliqués par défaut, mais vous pouvez sélectionner n’importe quel paramètres enregistrés. C'est la seule option disponible pour les pièces uniques.

  (suggestion de paramètres) : Cette option recherche la bibliothèque correspondant le mieux dans la collection active. Les dessins seront créés à partir des paramètres utilisés par le dessin le plus approprié trouvé dans cette bibliothèque.

  (suggestion de modèle) : Cette option recherche la bibliothèque correspondant le mieux dans la collection active. Les dessins seront créés par clonage à partir du gabarit de dessin le plus approprié trouvé dans cette bibliothèque.

  Si vous sélectionnez la suggestion de paramètres ou de gabarits, l'IA analyse les propriétés des objets sélectionnés, recherche une bibliothèque dans la collection cloud active avec les propriétés les plus proches des propriétés des assemblages et éléments béton sélectionnés, et suggère une bibliothèque. Si la commande ne trouve pas de bibliothèque appropriée dans la collection, une notification s’affiche. Pour ces objets, vous pouvez sélectionner une bibliothèque manuellement. Si vous ne sélectionnez pas d’autre bibliothèque, un dessin est créé à l’aide des paramètres appliqués.

• Ajoutez des objets à la liste d’objets lorsque la boîte de dialogue est ouverte : À l’aide du bouton Sélection assemblages de la barre d'outils de sélection, sélectionnez les objets dans le modèle et cliquez sur le bouton plus . Pour supprimer des objets de la liste, sélectionnez les objets et cliquez sur le bouton moins .
• Cliquez sur Créer pour créer les dessins. L’IA recherche les meilleurs dessins correspondants (gabarits de dessin ou paramètres enregistrés) dans la bibliothèque sélectionnée et les utilise comme source pour produire de nouveaux dessins. Cliquez sur Import pour télécharger les dessins créés depuis le cloud vers le Gestionnaire de documents. Si vous avez sélectionné (sélection manuelle) ou si les paramètres appliqués ont été automatiquement sélectionnés, les dessins sont créés en fonction des paramètres appliqués ou d’autres paramètres enregistrés que vous avez sélectionnés.

  Le bouton Créer est désactivé si vous n’avez sélectionné aucun objet ou si vos sélections ne sont pas valides.

Le Gestionnaire de documents a quelques nouvelles données affichées liées à l’utilisation des plans de fabrication Cloud IA. Pour plus d'informations, consultez Améliorations du Gestionnaire de documents dans la liste des nouveautés.

Pour plus d’informations sur la création de plans de fabrication à l’aide de l’IA et des collections cloud, voir « Créer des plans de fabrication à l’aide de l’IA et des collections cloud (Version Preview) ».

Une collection cloud de plans de fabrication contient les plans de fabrication finalisés ou les paramètres de dessins des projets précédents. Les dessins ont été ajoutés à la collection cloud de votre organisation par les éditeurs de collection. Vous pouvez avoir un rôle d’éditeur ou de visualisation dans une collection.

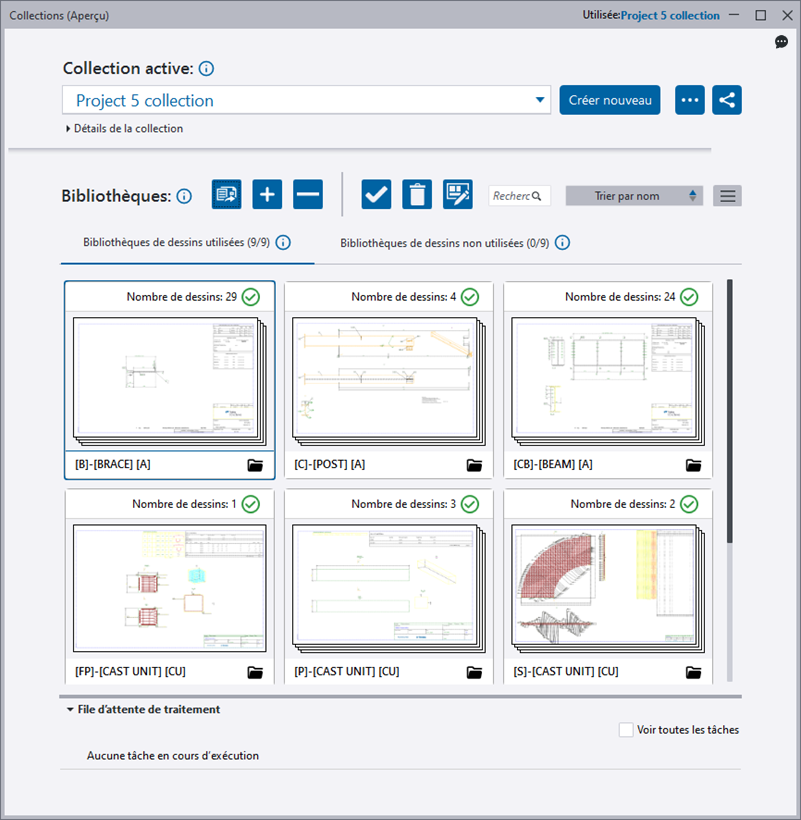

• Pour accéder à la boîte de dialogue Collections, cliquez sur Collections dans le menu de ruban Plans de fabrication Cloud IA.

  Vous pouvez également cliquer sur le bouton Collections dans la boîte de dialogue Contrôle de la création.

  La collection active s’affiche en haut. Vous pouvez la modifier en sélectionnant une autre collection dans la liste.

Les Éditeurs de collections peuvent effectuer les opérations suivantes dans la boîte de dialogue Collections :

• Consulter les détails de la collection (créateur, date de création, date de modification, votre type de rôle et descriptions de la collection) et les modèles à partir desquels les dessins ont été ajoutés à la collection active et modifier la description de la collection. La recherche est également disponible.
• Créer nouveau : Créer une nouvelle collection.
• Renommer, dupliquer ou supprimer la collection active.
• Gérer l’accès à la collection active. Si vous n’êtes pas autorisé à gérer l’accès à la collection active, le bouton est grisé.
• Ajouter et supprimer des dessins de la collection.

  Lorsque vous ajoutez des dessins, l’IA analyse les dessins et les classe dans des bibliothèques au sein de la collection cloud active en fonction de la similitude des propriétés des éléments béton ou des assemblages derrière les dessins. La similarité repose sur une liste prédéfinie de propriétés d’élément béton ou d’assemblage (poids, profil, nom, volume, attributs utilisateur, etc.). Par exemple, les dessins de poteau sont classés dans une bibliothèque et les dessins de poutre dans une autre. Une fois les dessins ajoutés, contrôlez les bibliothèques et acceptez le chargement des dessins.

• Activer ou désactiver la bibliothèque sélectionnée, supprimer la bibliothèque sélectionnée ou affecter une nouvelle mise en page à la bibliothèque sélectionnée afin que tous les dessins créés à l’aide d’un dessin de cette bibliothèque soient créés avec la mise en page sélectionnée.
• Contrôler l'apparence de la collection : choisissez entre la vue en liste ou en icône, puis sélectionnez la taille de l’icône et le mode couleur souhaités.
• Gérer le contenu de la bibliothèque : Visualisez les dessins figurant dans la bibliothèque, fusionnez des bibliothèques, déplacez les dessins vers une nouvelle bibliothèque ou une autre bibliothèque existante, supprimez des dessins de la bibliothèque ou remplacez les mises en page et les tailles des dessins créés à l’aide de dessins figurant dans une bibliothèque.
• Utiliser la fonction de recherche pour filtrer les bibliothèques.
• Trier la vue de la bibliothèque par nom, type, nombre total de dessins, date de création ou date de modification.

Les visionneuses de collection sont limitées aux actions associées uniquement à la création de dessins, telles que l’activation et la désactivation de bibliothèques et la modification de la mise en page assignée d'une bibliothèque. Les actions non disponibles apparaissent grisées.

Pour plus d’informations sur l’utilisation des collections, voir « Gestion des collections et bibliothèques de plans de fabrication ».

Vous pouvez gérer l’accès aux collections et modifier les rôles utilisateur au sein de la collection dans la version en ligne de Management Console de Plans de fabrication Cloud IA.

Dans Management Console, seuls les administrateurs d’organisation et les éditeurs de collection peuvent donner accès à une collection ou modifier le rôle d’un utilisateur dans une collection. En outre, les administrateurs de l’organisation peuvent également voir tous les utilisateurs de leur société qui ont accès à toutes les collections appartenant à la société.

L’accès aux collections est basé sur un système d’invitation. Dans la console, les administrateurs d’organisation et les éditeurs de collection peuvent inviter leur organisation entière ou différents utilisateurs, internes et externes. Chaque personne invitée à une collection a un rôle d’éditeur ou de visualisateur.

Lors de l'utilisation de la fonctionnalité Plans de fabrication Cloud IA dans Tekla Structures, les éditeurs ont accès à toutes les fonctionnalités et peuvent inviter d’autres personnes à rejoindre une collection. Les visualisateurs sont limités à la création de dessins à partir des collections.

• Pour accéder à Management Console à partir de Tekla Structures, dans la boîte de dialogue Collections ou dans la boîte de dialogue Contrôle de la création, cliquez sur Partager.

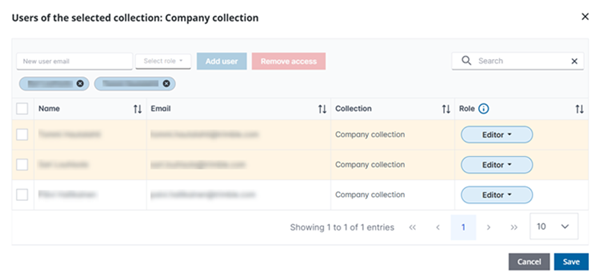

  L’exemple suivant montre une liste d’utilisateurs qui peuvent accéder à la collection active :


• Pour accéder à Management Console directement à partir d'un navigateur, accédez à https://console.permissions.tekla.com/collections.

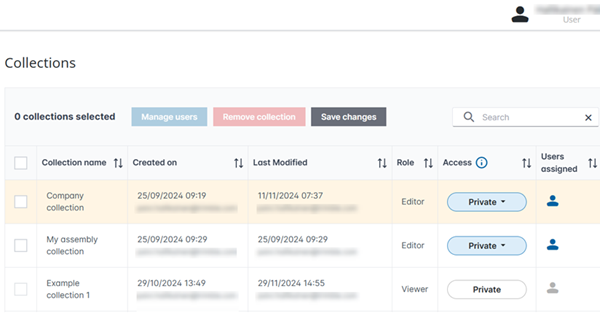

  L’exemple suivant montre une liste de toutes les collections auxquelles l’utilisateur peut accéder :



Pour plus d'informations sur l’accès et le partage, voir « Gérer l’accès et les rôles dans la collection ».

• La fonctionnalité Plans de fabrication Cloud IA ne prend pas en charge la création ni le chargement de plans d’ensemble ni de plans composés. Les croquis de débits peuvent uniquement être créés à l’aide des paramètres appliqués ou d’autres paramètres locaux.
• Le créateur de dessin doit avoir accès au fichier de mise en page de dessin et aux fichiers de gabarits associés, utilisés par le dessin dans la collection. Si ces fichiers sont manquants, le dessin ne contiendra pas toutes les informations du gabarit, telles que les blocs de titre ou d’autres gabarits. Par conséquent, nous vous recommandons d’utiliser le même environnement pour créer des dessins que celui utilisé pour charger les dessins dans une collection cloud.
• Les fonctionnalités Options de création ne sont pas disponibles dans la boîte de dialogue Contrôle de la création pour les dessins de fabrication Cloud IA.
• Vous ne pouvez pas créer de bibliothèques vides.
