Changements des options avancées dans Tekla Structures 2025
Dans Tekla Structures 2025, il y a de nouvelles options avancées et certaines options avancées sont devenues obsolètes. De plus, la fonctionnalité de certaines options avancées a été modifiée.
Vous pouvez utiliser les options avancées pour configurer Tekla Structures afin de l'adapter à votre mode de travail ou afin de le rendre conforme aux exigences spécifiques d'un projet ou aux normes du secteur. Vous pouvez modifier les valeurs des options avancées dans la boîte de dialogue Options avancées ou dans les fichiers d’initialisation.
Nouvelles options avancées
XS_ANGLE_GRADIAN_SIGN
Utilisez l'option avancée XS_ANGLE_GRADIAN_SIGN pour définir le signe en grade souhaité à utiliser dans les cotations angulaires dans les plans. La valeur par défaut est "g".
Cette option avancée a déjà été intégrée dans Tekla Structures 2024 SP4.

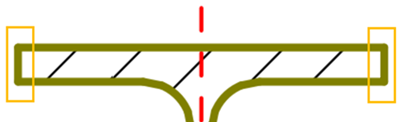

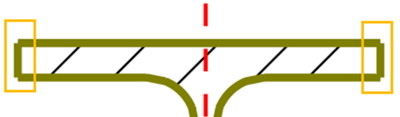

XS_DRAWINGS_LINE_CAP_STYLE
Utilisez la nouvelle option avancée XS_DRAWINGS_LINE_CAP_STYLE pour ajuster la forme des extrémités de ligne dans les impressions PDF en définissant le style de fin de ligne.
Valeur 0 :
Valeur 1 :
Valeur 2 :
Cette option avancée a déjà été intégrée dans Tekla Structures 2024 SP4.
XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW
Utilisez l’option avancée XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW pour contrôle si la fenêtre d’invite de commande s’affiche lors de l’ajout ou de la modification d’un composant système dans le modèle. La fenêtre d’invite de commande affiche des informations sur l’ajout ou la modification du composant. Définissez l’option avancée sur TRUE pour afficher la fenêtre. La valeur par défaut est FALSE.
XS_ENABLE_US_SURVEY_UNIT
Définissez l’option avancée XS_ENABLE_US_SURVEY_UNIT sur TRUE pour changer le système de mesure dans le modèle de pieds internationaux/impériaux US. La valeur par défaut est FALSE.
XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI
Si vous utilisez le fichier Bypass.ini pour ignorer l’écran de démarrage de Tekla Structures, définissez l’option avancée XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI sur TRUE pour afficher les messages d’erreur liés à l’obtention d’une licence.
Définissez l'option XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI=TRUE dans le fichier teklastructures.ini ou env_<environment>.in.
XS_TSEP_TO_BE_INSTALLED_ORG_DIR
Vous pouvez utiliser l’option avancée XS_TSEP_TO_BE_INSTALLED_ORG_DIR dans le fichier user.ini pour définir l’emplacement des fichiers .tsep à installer automatiquement. Tekla Structures gère ce dossier et son contenu.
Options avancées modifiées
Nouvelle option pour la mise en forme des repères d'armatures
Une nouvelle option de mise en forme, %REBAR_SEQ_POS%, peut désormais être utilisée avec les options avancées suivantes pour afficher les repères des armatures :
XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS
Désormais, lorsque vous avez défini l’option avancée XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS sur TRUE, les assemblages ne sont plus considérés comme des pièces seules, mais avec les armatures, les boulons d’atelier ou les goujons qui leur sont attachés. Auparavant, la définition de cette option avancée sur TRUE ne permettait pas la création d’un croquis d'assemblage pour les platines avec goujons, par exemple. Vous pouvez maintenant créer un croquis d'assemblage pour ces assemblages.
XS_REBARSET_SHOW_MODIFIERS_CREATED_BY_COMPONENTS
La valeur par défaut de cette option avancée est passée de FALSE à TRUE.
XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE
Auparavant, l'export IFC4 utilisait toujours la valeur de l’attribut utilisateur de la pièce principale de l'assemblage si ce dernier ne l’avait pas définie. Maintenant, vous pouvez désactiver cette fonctionnalité à l’aide de l’option avancée XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE. Si vous définissez l’option avancée sur TRUE, et si l’attribut utilisateur n’est pas défini au niveau de l'assemblage, l’attribut utilisateur est laissé vide ou il utilise la valeur par défaut du niveau de l'assemblage. Si vous la définissez sur FALSE, l’attribut utilisateur est hérité de la pièce principale.
XS_USE_INTEGRATED_BUILDING_HIERARCHIES
La valeur par défaut de cette option avancée est passée de FALSE à TRUE.
XS_MODEL_TEMPLATE_DIRECTORY
Vous pouvez maintenant définir plusieurs chemins d'accès au dossier pour XS_MODEL_TEMPLATE_DIRECTORY.
Options avancées obsolètes
XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE
Cette option avancée a été remplacée par la commande Couper uniquement les objets de référence dans .
XS_CONNECT_UPLOAD_MODEL_FOLDER and XS_UPLOAD_SHARED_MODEL_TO_CONNECT
Ces options avancées ont maintenant été remplacés par l'option Charger les paramètres du modèle dans .
Liste des options avancées obsolètes dans les différentes versions de Tekla Structures
La page Options avancées obsolètes fournit des informations sur les options avancées devenues obsolètes dans Tekla Structures, dans la version 2018 et les versions ultérieures.
