Tekla Structures 2025 SP7
Le dernier Service Pack Tekla Structures et les programmes d’installation d’environnement mis à jour sont disponibles dans Trimble Downloads.
Amélioration de l'export IFC4.3
L'export IFC4.3 Tekla Structures contient désormais les améliorations suivantes pour répondre aux exigences obligatoires du domaine de la construction :
-
Le schéma d'export IFC4.3 a été mis à jour en IFC 4X3_ADD2.
-
Vous pouvez maintenant exporter la structure du bâtiment (IfcSite, IfcBuilding, IfcBuildingStorey) en utilisant les nouvelles options Type d'export IFC4.3 Reference view(IFC4.3) et Design transfer view (IFC4.3).
Pour plus d’informations, voir Export au format IFC.
TTSD-74182
Si vous êtes administrateur Tekla Structures
Changements requis dans l'environnement
Vous devrez mettre à jour vos copies du fichier standard IFC4, standard.ifc4export.json, et créer des fichiers de configuration des jeux de propriétés pour IFC4.3 si nécessaire.
-
Recréez le fichier standard.ifc4export.json si vous utilisez les fichiers de configuration des jeux de propriétés par défaut, par exemple Design transfer view default properties.xml ou Reference view default properties.xml.
Les fichiers de configuration des jeux de propriétés mis à jour sont disponibles dans l'environnement commun sous les noms suivants :
-
Design transfer view default properties (IFC4).xml
-
Design transfer view default properties (IFC4.3).xml
-
Reference view default properties (IFC4).xml
-
Reference view default properties (IFC4.3).xml
Les fichiers des jeux de propriétés sont situés dans ..\TeklaStructures\2025.0\Environments\common\inp.
Nouveau plans de fabrication Cloud IA (Version Preview)
Collections : Re-chargement facilité des dessins
Tekla Structures 2025 SP7 introduit un système qui signale si la collection contient des dessins qui devraient être rechargés. Un point d’exclamation jaune s’affiche alors sur le bouton Collections dans la boîte de dialogue Contrôle de la création et sur le bouton des options dans la boîte de dialogue Collections. Lorsque cette icône est affichée, cela signifie que des améliorations dans la création des dessins sont disponibles dans le dernier Service Pack et qu'elles ne peuvent être appliquées que si les dessins sont rechargés. De plus, vous pouvez utiliser le nouvel outil de re-chargement pour recharger facilement les dessins sans avoir besoin d’ouvrir les modèles associés.
L'infobulle du bouton Collections indique également que des mises à jour des dessins sont disponibles et qu'un re-chargement est recommandé.
Vous avez maintenant deux possibilités pour le re-rechargement :
- Si vous souhaitez recharger uniquement les dessins du modèle actuel, utilisez le bouton plus familier
et rechargez les dessins à partir du Gestionnaire de documents. - Si vous souhaitez recharger des dessins qui doivent l'être à partir de plusieurs modèles à la fois, nous vous recommandons d'utiliser la nouvelle boîte de dialogue pratique Mettre à jour la collection.
Il est recommandé de recharger les dessins. La création de dessins fonctionnera toujours normalement, mais les dernières améliorations et corrections du dernier service pack pourraient ne pas être mises en œuvre.
Recharger les dessins à l'aide du gestionnaire de documents
Vous pouvez désormais recharger des dessins dans la collection active à partir du modèle actuel, comme vous le feriez pour en ajouter de nouveaux.
-
Il suffit de sélectionner les dessins à partir du Gestionnaire de documents et de cliquer sur le bouton plus
dans la boîte de dialogue Collections, comme auparavant. -
S'il n'y a que des nouveaux dessins dans la sélection, les dessins seront chargés comme d'habitude.
-
Les dessins obsolètes (pièces manquantes, qualité diminuée, etc.) seront ignorés lors du chargement.
-
Si la collection active contient déjà d'autres versions de certains dessins que vous ajoutez, une boîte de dialogue s'affichera pour vous demander comment vous voulez ajouter les dessins.
Le dessin que vous ajoutez peut avoir été créé avec une ancienne version de Tekla Structures et vous chargez le dessin en utilisant une version plus récente de Tekla Structures, ou le dessin local a été modifié et enregistré et est maintenant différent de la version du dessin dans le cloud.
-
- Sélectionnez ce que vous voulez faire :
-
Supprimer et remplacer: Supprime toutes les versions existantes des dessins et les remplace par les nouveaux dessins ajoutés. L'ajout de dessins avec une version plus récente de Tekla Structures ne sera pas compatible avec les utilisateurs de versions plus anciennes de Tekla Structures.
-
Ajouter nouvelles versions: Ajoute les nouvelles versions des dessins. Cette opération ne supprime pas les versions existantes des dessins.
-
Recharger les dessins à l'aide de la boîte de dialogue Mettre à jour la collection
Vous pouvez gérer et mettre à jour efficacement plusieurs dessins grâce à une interface intuitive qui organise le contenu par modèle et offre un suivi de la progression en temps réel.
Remarque : Si vous utilisez la boîte de dialogue Mettre à jour la collection pour recharger des dessins dans le modèle actuellement ouvert, nous vous recommandons d'enregistrer le modèle au préalable, afin de pouvoir récupérer le dernier état des dessins.
-
Pour recharger les dessins existants avec les données les plus récentes, cliquez sur le bouton d’options
dans la boîte de dialogue Collections et sélectionnez la nouvelle option, Charger à nouveau les dessins.

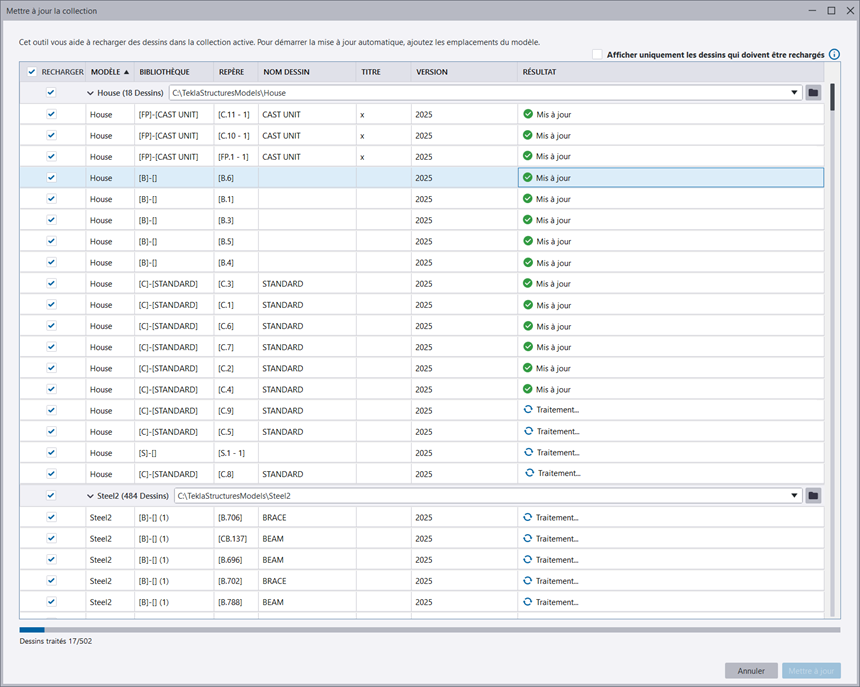

La nouvelle boîte de dialogue Mettre à jour la collection répertorie les dessins organisés par modèle, avec des données de colonnes triables.
- Définissez les emplacements des modèles. Pour ne répertorier que les dessins obsolètes, cochez la case Afficher uniquement les dessins qui doivent être rechargés en haut de la page. La version de Tekla Structures utilisée pour créer les dessins est affichée dans la colonne Version.
- Sélectionnez les dessins que vous souhaitez charger :
-
Pour ne charger que les dessins sélectionnés, cochez les cases à côté des dessins souhaités.
-
Pour charger tous les dessins obsolètes d'un modèle, cochez la case située à côté du modèle.
-
Pour charger tous les dessins obsolètes, cochez la case Recharger sur la ligne de titre.
-
-
Cliquez sur Mettre à jour et sélectionnez l'une des options suivantes :
- Mettre à jour la collection existante: Les dessins obsolètes de la collection seront mis à jour avec de nouvelles versions. Cette option met en ligne la dernière version du dessin et supprime toutes les autres versions de ce dessin. C'est la meilleure option si vous souhaitez conserver la structure actuelle de votre collection.
- Dupliquer la collection existante: La collection active sera dupliquée et les dessins y seront téléversés. Sélectionnez cette option si vous souhaitez conserver les versions originales séparément.
- Si le modèle qui contient les dessins à recharger est le même que celui que vous avez ouvert, il vous sera demandé d'enregistrer le modèle afin d'appliquer les dernières modifications et de poursuivre la mise en ligne. Cliquez sur Enregistrer.
- Si le modèle a été créé dans une version antérieure de Tekla Structures et que vous enregistrez le modèle, vous ne pourrez plus ouvrir le modèle dans une version antérieure de Tekla Structures. Il vous sera demandé si vous souhaitez poursuivre l'enregistrement. Cliquez sur Oui pour continuer.
Le chargement commence et le message
Traitement s'affiche à côté des dessins en cours de chargement. Vous pouvez suivre le processus de chargement au bas de la boîte de dialogue.
Vous pouvez annuler toutes les tâches en cours en cliquant sur Annuler. Cela n'annulera pas les modifications qui ont déjà été effectuées dans la collection actuelle. Le message Processus annulé s'affiche pour toutes les lignes en cours de traitement.
Lorsque les dessins ont été chargés, le message devient
Mis à jour et le bouton Annuler devient Fermer.
Un message d'erreur s'affiche, par exemple, lorsque :
- Un dessin est manquant ou n'est pas disponible.
- Un chemin d'accès au modèle est incorrect ou manquant.
- Le dessin est obsolète ou il y a eu une erreur d'extraction.
- Des erreurs techniques se sont produites.
Pour plus d’informations, consultez Gérer les collections et les bibliothèques de plans de fabrication.
TTSD-71449, TTSD-69713, TTSD-70095, TTSD-70263, TTSD-71994, TTSD-72288, TTSD-72992, TTSD-73629
Autres améliorations apportées aux plans de fabrication Cloud IA
-
Auparavant, vous ne pouviez pas recharger manuellement des dessins depuis le Gestionnaire de documents en utilisant le bouton plus
lorsque le dessin avait été modifié ou lors du chargement depuis une version plus récente de Tekla Structures. Ce problème a été corrigé, et le rechargement réussit désormais.TTSD-74129
- Désormais, lorsque tous les dessins sélectionnés pour le chargement sont obsolètes ou que leur repérage doit de nouveau être effectué, un nouveau message plus informatif s'affiche, demandant de mettre à jour les dessins en utilisant Mise à jour dans le Gestionnaire de documents ou en ouvrant et en sauvegardant le dessin. Le message précédent était trompeur et ne contenait pas suffisamment de détails.
TTSD-73296
- Auparavant, le chargement du dessin pouvait commencer avec un retard important. Ce problème est maintenant résolu.
TTSD-74599
Correctifs pour Tekla PowerFab Connector
- Dans l’export Historique pour Tekla PowerFab, Publié par affiche désormais le nom correct de l’émetteur. Auparavant, le nom de l’utilisateur actuel était affiché, même si ce dernier n’était pas l’émetteur.
TTSD-74431
- Auparavant, lors de l’export d’un package de fabrication à l’aide de Dessins pour approbation externe, avec un type de dessin sélectionné, des assemblages et des pièces supplémentaires étaient exportés. Ce problème est maintenant résolu.
TTSD-74449
