Tekla Structures 2025 SP2

Le dernier Service Pack Tekla Structures et les programmes d’installation d’environnement mis à jour sont disponibles dans Trimble Downloads.

Télécharger Tekla Structures

Améliorations des listes déroulantes filtrables

La recherche de fichiers de paramètres ou de fichiers de propriétés dans les listes déroulantes du panneau des propriétés et dans plusieurs boîtes de dialogue a été améliorée : la saisie d’un élément qui correspond à une partie quelconque du nom de fichier est considérée comme une correspondance de recherche.

TTSD-67211, TTSD-67294, TTSD-67221, TTSD-67240
Les listes déroulantes filtrables du panneau des propriétés et de plusieurs boîtes de dialogue vous permettent désormais de sélectionner un élément avec la touche Entrée s’il n’y a qu’un élément disponible dans la liste.

TTSD-67782, TTSD-69070, TTSD-68975, TTSD-68956

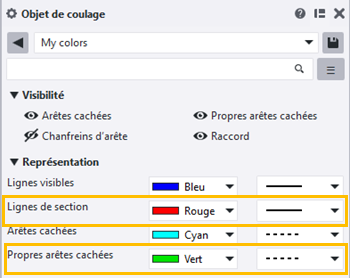

Nouvelles commandes pour la définition de la couleur et du type des lignes de section et des propres arêtes cachées dans les objets de coulage

Vous pouvez désormais contrôler la couleur et le type des lignes de section et des lignes cachées dans les objets de coulage à l'aide des nouveaux paramètres, Lignes de section et Propres arêtes cachées , dans les propriétés Objet de coulage du panneau des propriétés.

Auparavant, vous pouviez uniquement modifier la couleur et le type des arêtes visibles et cachées des objets de coulage. De nouvelles commandes pour ces types de ligne ont été introduites pour la première fois dans Tekla Structures 2025 pour les pièces et les pièces avoisinantes.

TTSD-69337

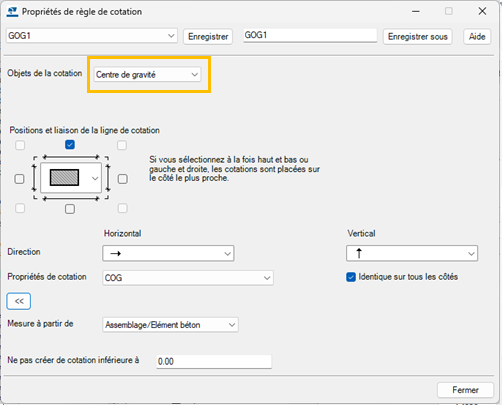

Nouveau type de cotation dans la cotation automatique de vue - Cotations du centre de gravité

Tekla Structures 2025 SP2 introduit un nouveau type de cotation basé sur des règles, Cotations du centre de gravité, dans la cotation spécifique à la vue. Désormais, vous pouvez créer des cotations indiquant le centre de gravité automatiquement dans vos plans de fabrication.

Auparavant, vous pouviez uniquement ajouter des cotations de centre de gravité manuellement ou en utilisant une extension Tekla Warehouse.

TSAC-8713

Nouveau plans de fabrication Cloud IA (Version Preview)

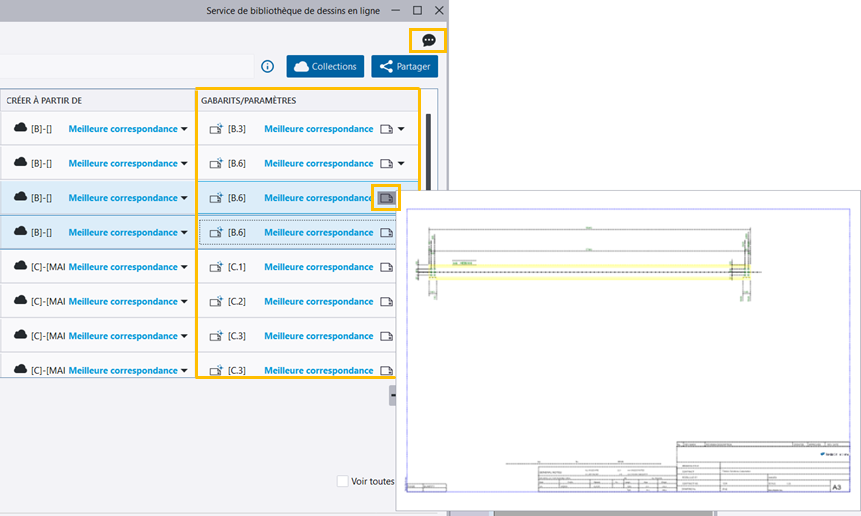

Améliorations apportées à la boîte de dialogue Contrôle de la création
- Nouvelle colonne pour la sélection d’un gabarit ou de paramètres : Une nouvelle colonne Gabarits/Paramètres a été ajoutée à la boîte de dialogue Contrôle de la création, vous permettant de sélectionner un gabarit ou son fichier de paramètres pour la création de dessins. Cela offre plus de flexibilité et de contrôle sur le processus de création des dessins.

  Auparavant, il n’y avait qu’une seule colonne pour sélectionner la bibliothèque, et la création du dessin était effectuée à l’aide du meilleur gabarit similaire ou de son fichier de paramètres dans la bibliothèque sélectionnée.

  Une notification s’affiche désormais pendant que le service recherche le meilleur gabarit similaire ou fichier de paramètres correspondant.

  Le meilleur gabarit similaire ou son fichier de paramètres est sélectionné automatiquement, mais vous pouvez également sélectionner manuellement une autre option.

  TTSD-69701, TTSD-70417
- Aperçu des gabarits de dessin : Une nouvelle icône d’aperçu du modèle apparaît à côté du meilleur gabarit similaire dans la boîte de dialogue Contrôle de la création. Le pointeur de la souris sur l’icône affiche un aperçu du gabarit de dessin. Cet aperçu vous aide à évaluer le gabarit de dessin proposé qui répond le mieux à vos besoins. Cliquer sur l’icône ouvre la capture d'écran du gabarit de dessin dans la boîte de dialogue Propriétés de la bibliothèque de dessins.
  TTSD-69709, TTSD-69412
- Modifications dans la colonne Créer : Dans la colonne Créer, une case à cocher est disponible pour sélectionner les objets pour lesquels vous souhaitez créer des dessins. La case n'est pas cochée si la création du dessin n’est pas possible pour un objet. Désormais, pendant que le service recherche la bibliothèque correspondant le mieux et le meilleur gabarit similaire ou fichier de paramètres correspondant, la case à cocher est remplacée par une icône en rotation pour indiquer le traitement en arrière-plan. La case à cocher réapparaît lorsque les meilleures correspondances sont trouvées ou si vous sélectionnez manuellement la bibliothèque, le gabarit ou le fichier de paramètres avant la fin de la recherche.

  TTSD-69917
- Amélioration de la fonctionnalité du bouton Créer : Auparavant, le bouton Créer était toujours activé, même lorsque les objets étaient sélectionnés ou lorsque la bibliothèque, le gabarit ou les paramètres associés étaient encore en cours de chargement. Cela pouvait entraîner des sélections et des erreurs indésirables. Maintenant, le bouton Créer est désactivé jusqu’à ce que tous les éléments ayant une case à cocher de création aient une bibliothèque cible valide et un gabarit ou un fichier de paramètres sélectionnés.

  TTSD-69705, TTSD-69917
- Affichage de la barre de progression : Auparavant, deux barres de progression s’affichaient lors de la création des dessins, ce qui pouvait prêter à confusion et ne pas être cohérent avec la fonctionnalité locale des plans de fabrication. Désormais, une seule barre de progression est affichée, fournissant une indication claire et cohérente de la progression au cours du processus de création du dessin, s'alignant sur la fonctionnalité des plans de fabrication locaux pour une meilleure clarté pour l'utilisateur.

  TTSD-69705
- Envoyer vos commentaires : Le bouton Envoyer des commentaires , introduit précédemment dans la boîte de dialogue Collections, est maintenant également disponible dans la boîte de dialogue Contrôle de la création. En cliquant sur ce bouton, vous ouvrez une enquête dans votre navigateur par défaut, dans la langue utilisée par Tekla Structures. De plus, n’oubliez pas que nous disposons d’une plate-forme dédiée à l’apprentissage et à la participation au développement de la fonction AI Cloud Fabrication de dessins via Trimble Labs.

  TTSD-69980
Suppression des infobulles trompeuses : Les infobulles des zones de recherche de la boîte de dialogue Collections indiquaient précédemment un mode de travail spécifique qui n’était pas applicable. Ces infobulles ont été supprimées.

TTSD-69168

Correctifs

Numéro de défaut	Zone de développement	Description
TSAC-7206	Concrete components	Wall layout: Previously, adding a seam on skewed edges created a nonsensical opening. This issue has now been fixed.
TSAC-8773	Concrete components	Wall layout: Previously, when you had used pre-defined settings that included a detailing component, and then loaded new settings that did not have a detailing component defined, the detailing component from the previous settings was still taken into account. This issue has now been fixed.
TSAC-9258	Concrete components	Mesh bars: The cover thickness for meshes is now distributed more consistently.
TSAC-6476	Steel components	Column with stiffeners S (187): Previously, weld preparation cuts were created even if weld preparation was turned off. This issue has now been fixed.
TSAC-8564	Steel components	Bolted gusset (11): Previously, bolts were created in incorrect positions when a rectangular gusset was used. This issue has now been fixed.
TSAC-8897	Steel components	Corner bolted gusset (57): Previously, there was the clash between the stiffeners and the main or last secondary parts in some cases. This issue has now been fixed.
TSAC-8899	Steel components	Corner bolted gusset (57): Previously, some welds between the gusset, main part, last secondary part, and stiffeners were created incorrectly. This issue has now been fixed.
TSAC-9064	Steel components	Bolted gusset (11): It is now possible to specify the gusset plate location when the secondary parts are located on both sides of the main part.
TSAC-9189	Steel components	Windbracing 2 (16): Previously, assemblies were not correctly created for the parts. This issue has now been fixed.
TSAC-9226	Steel components	Tapered column-beam stub (150): Previously, weld access hole cuts were created with incorrect sizes. This issue has now been fixed.
TSAC-9229	Steel components	Stringer stanchion stiffener (69): You can now define the distance between the stiffener and the top and bottom flanges of the primary part.
TSAC-9254	Steel components	Tapered column-beam stub (150): Previously, the component was not working for a main part wider than 1000 mm. This issue has now been fixed.
TSAC-9271	Steel components	Corner bolted gusset (57): Previously, when the last selected part was a polygon plate, the gusset was created with an incorrect offset from that polygon plate. This issue has now been fixed.
TSAC-9280	Steel components	Kingspan Cold rolled sleeved (28): When the Bolt on Cleat Centre option is set to 50 or 60, the bolts are now a 55 mm backmark.
TSAC-9282	Steel components	Kingspan Cold rolled sleeved (28): The rotation of the L profile (such as, RNB and RSA) has been updated.
TSAC-9311	Steel components	Z pan (S74): Previously, the back wall slope width between the nosing point vertical line and the Z pan back wall was not correctly applied for some pan types. This issue has now been fixed.
TSAC-9354	Import, export, interoperability	In Tekla Structures 2025 SP1, there was an error opening some dialogs, for example DSTV to DXF Converter, after changing the environment. The problem has now been fixed.
TPLED-369	Templates and reports	Template Editor: The join() and join2() functions always returned 0. This issue has now been fixed.
TPLED-371	Templates and reports	Textual templates: If the value field formula contained an if-then-endif clause without the else part, the formula would always return 0. This issue has now been fixed.
TTSD-69868	Templates and reports	An application error occurred during report creation. This problem has now been fixed.
TTSD-70273	Templates and reports	Previously, some washers and nuts were missing from the reports. In specific cases where the bolt standard or bolt name was not prioritized in the combining order, washers or nuts were not included in the reports. This issue has now been fixed.
TSAC-9112	Drawings	View-specific dimensioning: Recess and hole dimensions are now created faster than before.
TTSD-67971	Drawings	In some cases involving complex, curved geometry, unwanted circles could appear in drawings, especially after selecting drawing objects, zooming, or reopening the drawing. This issue has now been fixed.
TTSD-68319	Drawings	Section Mark X & Y text offset: When you tried to type in a value, it automatically changed to something else. This issue has now been fixed, and you can type in values normally.
TTSD-68931	Drawings	A critical error sometimes occurred when you tried to change the color of an object in a Tekla Structures drawing. This issue has now been fixed.
TTSD-69355	Drawings	Drawing image path: The drawing property pane folder browser for images works correctly now. Earlier, an incorrect path might be displayed when you double-clicked any image in a drawing.
TTSD-69774	Drawings	Cloning drawings: Sometimes a bigger paper size was used or views were scaled in the new, cloned drawing even though there was no need. This issue has now been fixed.
TTSD-69888	Drawings	A Tekla Structures application error occurred when you opened some drawings. This issue has now been fixed.
TTSD-70155	Drawings	Dragging polylines in drawings could sometimes cause Tekla Structures to freeze. This issue has now been fixed.
TTSD-70164	Drawings	An application error occurred in Tekla Structures 2025 SP1 if you selected a section view and a detail view at the same time and then loaded view settings from the property pane. This issue has now been fixed.
TTSD-70269	Drawings	Earlier, when the drawing part setting Orientation mark was selected, all weld outlines could also show orientation marks. This issue has now been fixed.
TTSD-70305	Drawings	Printing to PDF: In certain cases, when a drawing contained arcs, printing to PDF could fail. This issue has now been fixed.
TTSD-70381	Drawings	Earlier, when loading drawing view properties and modifying drawing view through the property pane, section line, own hidden line and center line properties were not applied. This issue has now been fixed.
TTSD-57698	System and options	Previously, the directory browser component showed an error message when the user tried to open the INP folder on the Advanced tab. This issue has now been fixed.
TTSD-48360	Tekla Model Sharing	Tekla Model Sharing: Previously, Tekla Structures might have stopped working when you read in. This has now been fixed.
TTSD-69009	Reinforcement	Reinforcement sequence numbering: Previously, rebar assemblies had different reinforcement sequence numbering logic between precast and cast-in-place concrete structures. This issue has now been fixed, and reinforcement objects in rebar assemblies are now always numbered separately from other reinforcement objects in both cast units and pour units.
TTSD-69250	Reinforcement	Rebar sets: An issue has been fixed where the bars in a rebar set that uses a leg surface were incorrectly flipped outside the concrete after a Tekla Model Sharing read-in operation. The same issue occurred after using the Save as command.
TTSD-70059	Reinforcement	Rebar sets: An issue has been fixed where the Split offset value was sometimes incorrectly applied to a splitter placed on or near a leg face edge.
TTSD-67051	Modeling	Property pane: Now, when you select a direct modification object, such as a modifier, and copy individual properties, all active property copy switches are cleared when another direct modification object is selected.
TTSD-69082	Modeling	Live Collaboration: Now, when joining a session with a very large model, Tekla Structures performance has been improved and joining is faster.
TTSD-69554	Modeling	Previously, you needed to restart Tekla Structures to activate the value change in the advanced option XS_USE_INTEGRATED_BUILDING_HIERARCHIES. Now the advanced option works correctly as a model-specific advanced option. Reopen the model to activate the changed value.
TTSD-69890	Modeling	Previously, the project description entered in the Project properties was not visible when Tekla Structures was started. This has now been fixed, and the entered description is visible.
TTSD-69997	Modeling	Previously, when you copied properties from a timber object that had been added by the timber object extension, Tekla Structures might have stopped working unexpectedly. This has now been fixed.
TTSD-70380	Modeling	Previously, screw group creation did not succeed. This has now been fixed.
TTSD-70438	Modeling	Previously, the middle height of some profiles was not calculated correctly. The middle height is now calculated correctly.
TTSD-69898	Licensing	Tekla Launcher now supports TC1 bundle licenses. To enable the on-premises license server, set XS_LICENSE_SERVER_HOST in the `user.ini` file (preferred option) or in the `teklastructures.ini` file. Users must have a Diamond, Graphite, or Carbon license in the TC1 bundle and they must belong to and have a valid TC1 organization. Educational or trial users are not supported for on-premises cases, as they have an online license.
TTSD-66862	Core	The issue with customized Excel Visual Basic scripts that caused Tekla Structures to stop responding has now been fixed.
TTSD-70421	Tools and components	In Tekla Structures 2025 SP1, in specific cases, some applications might not start, particularly Bridge creator. This issue has now been fixed.
TTSD-69863	Numbering	DSTV/NC: Previously, contour marking was not created correctly for short contour lines, which caused identical parts to have different numbers. This issue has now been fixed.
TTSD-70251	User interface	The Submit feedback button has been added to the Numbering preview dialog.
TTSD-70044	Import, export, interoperability (steel)	STEP/IGES export: A hollow, round, rectangular profile that was used as a cutting part was not exported properly in the STEP format. This issue has now been fixed.
