Lorsque vous créez ou modifiez un jeu d'armatures, Tekla Structures attache automatiquement chaque barre du jeu d'armatures à une pièce en béton. Cette pièce en béton est la pièce parent de la barre du jeu d'armatures.

En fonction du type d'élément béton, du niveau inférieur et du volume des pièces en béton, de la longueur, de l'emplacement et de l'orientation des fers, ainsi que du nombre de fers dans le jeu d'armatures, Tekla Structures recherche et choisit la pièce parente pour chacune des barres comme suit :

• Chaque barre située au moins partiellement à l'intérieur d'une seule pièce en béton est attachée à cette pièce.

• Chaque barre située à l'intérieur des pièces en béton préfabriquées et coulées sur site est attachée à une pièce préfabriquée.



  (1) = pièce préfabriquée, (2) = pièce coulée sur site

  Dans cette section et les images suivantes, la pièce parente s'affiche en vert.

Ensuite, pour chaque armature située à l'intérieur de deux pièces en béton ou plus, soit des pièces préfabriquées, soit des pièces coulées sur site, mais pas les deux :

• Une barre est considérée comme horizontale si son extension horizontale globale H est plus longue ou égale à son extension verticale globale V multiplié par le facteur 2 par défaut. Sinon, la barre est considérée comme verticale.



  (1) = barre horizontale, (2) = barre verticale

  En général, une barre dans un jeu d'armatures est considérée comme horizontale si :

  H ≥ XS_REBAR_VERTICAL_FACTOR * V

• Si la barre est considérée comme horizontale, elle est attachée à la pièce contenant la longueur de barre la plus longue.



• Si la barre est considérée comme verticale et est entièrement située à l'intérieur d'une pièce et partiellement à l'intérieur d'autres pièces, elle est attachée à la pièce qui contient l'intégralité de la barre.

• Si la barre est considérée comme verticale et placée partiellement à l'intérieur de plusieurs pièces, elle est attachée à la pièce dont la face inférieure a la coordonnée Z globale la plus petite.



Il arrive parfois que plusieurs pièces correspondent à l'un des critères ci-dessus et il peut s'agir de la pièce parent d'une barre de jeu d'armatures. Par exemple :

Si tel est le cas, Tekla Structures choisit la pièce parent pour chaque armature parmi les pièces correspondantes comme suit :

• Si l'une des pièces correspond à la pièce parent la plus commune dans le jeu d'armatures que les autres pièces, Tekla Structures associe la barre à cette pièce parent plus commune.

  Par exemple :

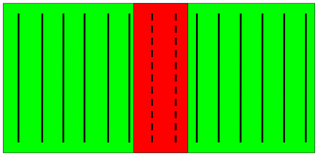

  	Dans ce plan ou cette vue d'élévation, deux pièces se chevauchent et les barres en pointillés sont entièrement situées dans les deux pièces. Les barres en pointillés sont attachées à la pièce verte car elle contient plus de barres du jeu d'armatures que la pièce rouge.

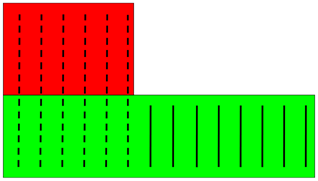

  	Dans cette vue en plan, les barres en pointillés se trouvent dans deux pièces. Les plans des barres sont verticaux et les pièces sont à égale hauteur. Les barres en pointillés sont attachées à la pièce verte car la plupart des armatures du jeu d'armatures sont attachées à celle-ci.

• S'il n'y a plus de pièce parent commune pour un jeu d'armatures, Tekla Structures associe la barre à la pièce qui a le plus petit volume.

  Par exemple :

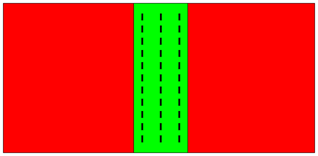

  Dans cette vue de plan, deux pièces se chevauchent et un jeu d'armatures avec des barres en pointillés est entièrement dans les deux pièces. Les barres sont attachées à la pièce verte car le volume est le plus petit.

  Si les volumes des pièces sont égaux pour plusieurs pièces, Tekla Structures choisit la pièce ayant le plus petit identifiant.

Si vous devez modifier l'attache automatique des barres du jeu d'armatures à des pièces en béton, vous pouvez attacher manuellement les jeux d'armatures et les barres.
