Installation d'un service cache pour Tekla Model Sharing
L'utilisation du service cache de Tekla Model Sharing permet de télécharger plus rapidement les données du modèle lorsque les mêmes données sont demandées plus d'une fois, notamment lorsque plusieurs utilisateurs du même bureau travaillent dans un modèle partagé. Le service cache est particulièrement utile pour les emplacements où la vitesse de téléchargement peut être limitée.
Le service cache télécharge des données du modèle à partir du service Tekla Model Sharing et les met en cache dans le système de fichiers du réseau local. La première fois qu'un utilisateur extrait un paquet, ce dernier est stocké sur le service cache. Toutes les demandes ultérieures du même paquet sont traitées à partir du service cache du réseau local. Le cache n'est pas utilisé avec des paquets qui sont transmis.
Le service cache est utile même s'il n'y a qu'un utilisateur Tekla Model Sharing dans le même bureau. Par exemple, rejoindre un modèle est plus rapide, car les données du modèle sont disponibles localement dans le service cache. En outre, comme les données du modèle sont toujours chargées dans de petits blocs de données, le service cache peut télécharger les blocs manquants ultérieurement si le téléchargement est interrompu.

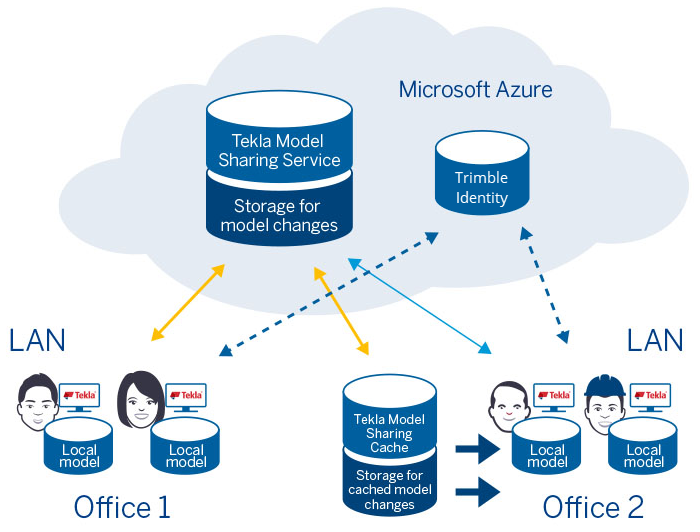

Cette image illustre la façon dont les données du modèle sont stockées dans le service de partage et utilisées dans le service cache de Tekla Model Sharing.
Remarque :
Si le service cache ne peut pas être atteint, Tekla Structures utilise le stockage cloud pour les modifications du modèle directement. Tekla Structures utilise également le stockage cloud si la connexion au service cache expire pendant qu’une opération de téléchargement est en cours.
Vous pouvez voir si Tekla Structures utilise le service cache en vérifiant les fichiers log ClientLog_cat.txt et ClientLog_dog.txt dans le dossier \Users\<user>\AppData\Local\Tekla DataSharing.
Les données ne sont pas effacées automatiquement du service cache. Pour effacer les données inutiles, vous pouvez supprimer les anciens fichiers du service cache.
Configuration système et logiciels requis pour l'installation du service cache
L’ordinateur ou le serveur sur lequel vous installez le service cache doit disposer des éléments suivants :
-
L’un de ces systèmes d’exploitation Windows :
-
Windows Server 2019 ou ultérieur
-
Windows 10 ou ultérieur
-
-
Microsoft .NET Framework 4.8 ou version ultérieure. Ce logiciel n'est pas inclus dans le module d'installation de serveur cache Tekla Model Sharing.
-
Une connexion Internet pour télécharger les données du modèle du service de partage
-
Suffisamment d’espace disque pour stocker les données du modèle mis en cache.
L'espace disque requis peut varier entre quelques gigaoctets et plusieurs téraoctets en fonction du nombre d'utilisateurs du Tekla Model Sharing et de la taille des modèles.
Assurez-vous que votre pare-feu autorise le trafic entrant sur les ports TCP/IP 9001 et 9998 pour l’hôte du service cache. Si les ports provoquent des conflits avec d’autres services, vous pouvez modifier les ports dans le programme d’installation du serveur cache Tekla Model Sharing.
Installation d'un service cache pour Tekla Model Sharing
Avant de commencer, téléchargez le fichier d’installation du serveur cache Tekla Model Sharing à partir de Trimble Downloads.
Modification des paramètres du service cache après l’installation
Si nécessaire, vous pouvez modifier les paramètres du service cache après l’installation, notamment pour modifier le répertoire cache ou les numéros de port précédemment définis.
Pour modifier les paramètres, exécutez à nouveau le fichier d'installation TeklaModelSharingCacheService.exe et sélectionnez Réparer.
-
Si vous modifiez le répertoire cache précédemment défini, copiez le contenu que vous souhaitez continuer à utiliser depuis le répertoire cache précédent vers le nouveau répertoire.
-
Si vous modifiez les numéros de port, assurez-vous que votre pare-feu autorise le trafic entrant sur les nouveaux ports.
Configuration des postes de travail client Tekla Structures pour utiliser le service cache
- Dans Tekla Structures, dans le menu Fichier, cliquez sur .
-
Configurez les paramètres du cache de Tekla Model Sharing dans la boîte de dialogue Paramètres de partage :
- Cliquez sur Définir.
Dépannage du service cache
| Problème | Solutions possibles |
|---|---|
|
Impossible de se connecter au service cache à partir du Tekla Structures |
|
|
Le service cache ne démarre pas |
Vérifiez si l'historique de l'application de la visionneuse d'événements Windows ne contient pas erreurs. |
Configuration du compte de connexion au service cache Windows Tekla Model Sharing
Si le service cache Tekla Model Sharing doit accéder à certaines ressources spéciales; telles que les lecteurs réseau partagés, vérifiez que la compte Connexion du service cache Windows dispose des droits d'accès à ces ressources. Le compte Connexion doit aussi disposer des droits en lecture et en écriture au dossier C:\ProgramData\Tekla\ModelSharingCache.
Par défaut, le compte Connexion du service cache Windows est le Compte système local. Vous devrez peut-être modifier le compte si le compte système local n’a pas accès à ces dossiers et ressources.
Nous vous recommandons d’utiliser le même compte à la fois pour l’installation du service cache et comme compte Connexion pour le service cache Windows.
- Cliquez avec le bouton droit de la souris sur le service cache Windows Tekla Model Sharing dans la boîte de dialogue Services, puis sélectionnez Propriétés.
- Dans l'onglet Connexion, sélectionnez Ce compte, puis saisissez le nom de compte et le mot de passe.
- Cliquez sur OK.
