Barrettes (S85)

Barrettes (S85) relie les profils doubles avec des attaches boulonnées ou soudées. Des plats sont également créés.

Objets créés

Barrettes
Plats d'appui
Boulons
Soudures

Utilisation


Situation	Description

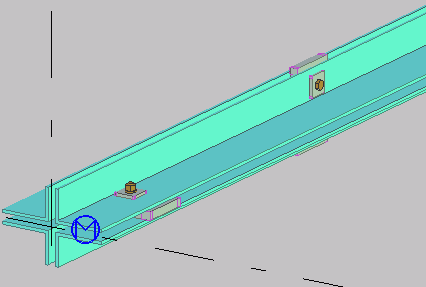

	Profil double relié à des barrettes horizontale et verticale et des plats.

Ordre de sélection

Dans le ruban, cliquez sur Poutre > Profil double.
Sélectionnez une position dans le profil double.
Sélectionnez le premier objet dans le profil.
Sélectionnez le deuxième objet dans le profil.
Cliquez sur le bouton central de la souris pour créer l'attache.

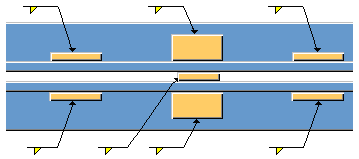

Clé d'identification de pièce


	Description

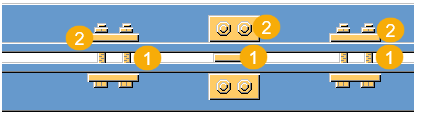

1	Barrette
2	Plat

Onglet Graphique

Utilisez l'onglet Graphique pour définir la distance des barrettes par rapport au point d’entrée, ainsi que l’écartement et l’orientation des plats.

Répartition des barrettes


Option	Description

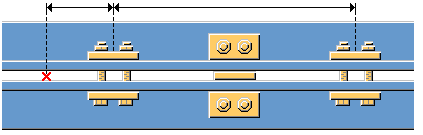

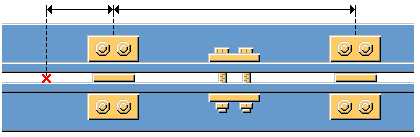

	La première barrette est orientée verticalement. Définissez la distance des barrettes à partir du point d'origine.
	La première barrette est orientée horizontalement. Définissez la distance des barrettes à partir du point d'origine.

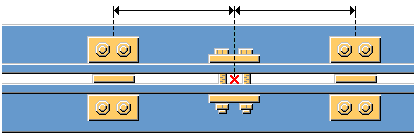

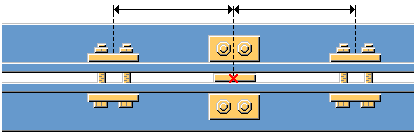

	La barrette au milieu est orientée horizontalement. Définissez la distance des barrettes à partir du point central.
	La barrette au milieu est orientée verticalement. Définissez la distance des barrettes à partir du point central.

Emplacement de la barrette


	Description

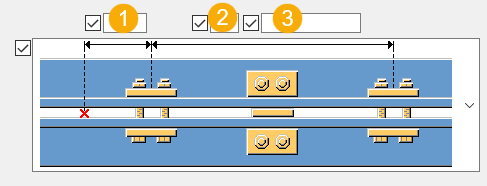

1	Définissez la distance à partir du point d'origine.
2	Définissez le nombre d'attaches par barrette.
3	Définissez l'écartement des barrettes.

Onglet Eléments

Utilisez l'onglet Pièces pour paramétrer les propriétés de la platine.

Pièces


Option	Description	Défaut
Barrette aile 1	Épaisseur de la barrette.	Jeu entre les angles.
Barrette aile 2	Épaisseur de la barrette.	Jeu entre les angles.
Plat arrière	Épaisseur des plats.	`3/8”`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour sélectionner des plats boulonnés ou soudés. Vous pouvez également définir la taille des plats pour les attaches soudées.

Type plat


Option	Description

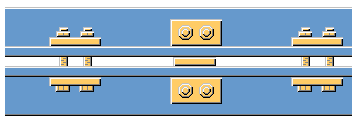

	Les plats sont boulonnés.
	Les plats sont soudés. Définissez les dimensions du plat.

Dimensions du plat soudé


	Description	Défaut

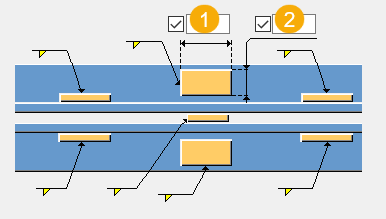

1	Largeur du plat.	`3”15/16`
2	Longueur du plat.	`3”15/16`

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

Dimensions du groupe de boulons


	Description

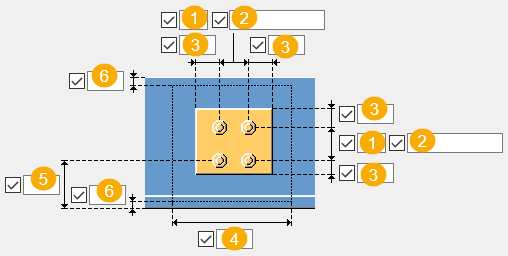

1	Quantité de boulons.
2	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Largeur de la barrette.
5	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
6	Distance du bord de la barrette par rapport au bord de la pièce.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
