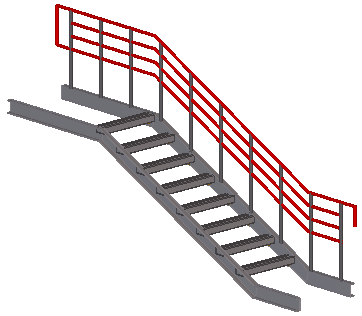

Lisses (S77)
Lisses (S77) crée des lisses reliées à au moins deux montants. Les lisses peuvent être des garde-corps d'escalier ou des barrières de sécurité sur poutre ou dalle horizontale.
Objets créés
-
Lisse supérieure
-
Lisses intermédiaires (horizontales ou verticales)
-
Lisse inférieure
-
Panneaux
-
Cintrages
Utilisation
|
Situation |
Description |
|---|---|
|
|
Lisses horizontales |
|
|
Lisses horizontales reliées à quatre montants |
|
|
Barreaux reliés entre quatre montants |
|
|
Garde-corps à barreaudage vertical |
Avant de démarrer
Créez les montants à l'aide, par exemple, de Montants (S76).
Ordre de sélection
-
Sélectionnez le premier montant.
-
Si les montants sont créés à l'aide de l'outil de modélisation Montants (S76) et si, dans l'onglet Graphique, Sélection montant est défini sur Utiliser tous ou sur Défaut, les lisses sont créées lorsque vous cliquez sur le bouton central de la souris.
OU
-
Sélectionnez le premier montant.
-
Si les montants sont créés séparément ou si, dans l'onglet Graphique, Sélection montant est défini sur Utiliser sélection, sélectionnez le deuxième, le troisième montant, etc.
L'ordre dans lequel les montants sont sélectionnés définit le positionnement des lisses. Les deux premiers montants sélectionnés définissent les directions gauche et droite des lisses.
-
Cliquez sur le bouton central de la souris pour créer les lisses.
Clé d'identification de pièce
|
Pièce |
|
|---|---|
|
1 |
Main-courante |
|
2 |
Barreaux |
|
3 |
Lisses intermédiaires |
|
4 |
Lisse basse |

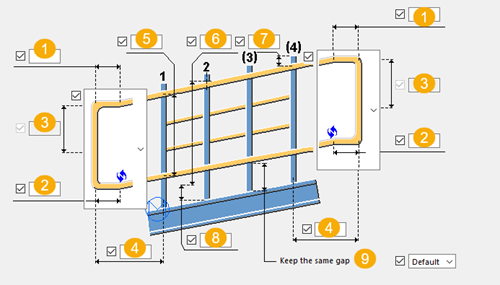

Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les positions des lisses ainsi que la forme des terminaisons.
Sélection montant
Par défaut, l'option Utiliser tous est utilisée.
-
Utiliser sélection: les lisses ne sont créées que sur les montants sélectionnés.
-
Utiliser tous: sélectionnez cette option lorsque les montants sont créés avec Montants (S76).
Repères des pièces
|
Description |
Par défaut |
|
|---|---|---|
|
1 |
Longueur horizontale de la terminaison située sur la main-courante et emplacement où la crosse est créée dans la terminaison. Lorsque vous utilisez le type de terminaison 4 et que vous saisissez une valeur négative dans cette zone, la main-courante et la lisse basse sont alors raccourcies. |
150 mm |
|
2 |
Longueur horizontale de l'extrémité de la lisse basse. Lorsque vous utilisez le type de terminaison 4 et que la valeur du champ 1 est 0, vous pouvez raccourcir la lisse basse en saisissant une valeur positive dans cette zone. |
150 mm |
|
3 |
Hauteur de l'extrémité. Disponible pour les types de terminaisons 2 et 3. |
Moitié de la valeur de 5 |
|
4 |
Longueur horizontale totale de l'extrémité à partir du premier ou du dernier montant. |
300 mm |
|
5 |
Distance entre la main-courante et la lisse basse. Si les lisses intermédiaires sont positionnées régulièrement entre la main-courante et la lisse basse, leur écartement est ajusté si la distance est modifiée. |
800 mm |
|
6 |
Hauteur de la main-courante à partir du niveau de plancher. Si vous modifiez le niveau du plancher, la hauteur de la main-courante l'est également. |
défini par la hauteur du montant |
|
7 |
Longueur de l'extrémité du montant au-dessus la main-courante. Utilisez cette option si Usinage montant-lisse sup. est défini sur Coupe montant dans l'onglet Paramètres. |
0 mm |
|
8 |
Niveau du plancher par rapport au bas du montant. Si vous modifiez le niveau du plancher, la hauteur de la main-courante l'est également. |
0 mm |
|
9 |
Indiquez s’il faut conserver la même distance entre la lisse inférieure et la partie inférieure des montants. |
Non |

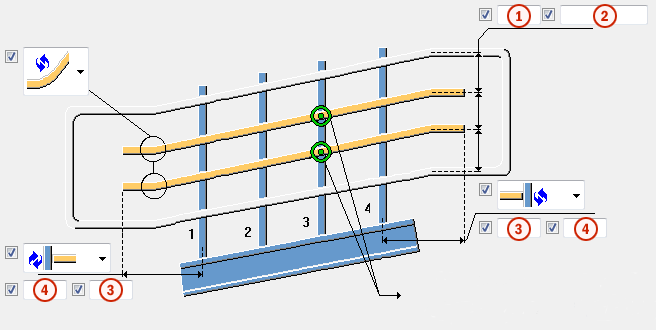

Décalage de la lisse
|
Description |
|
|---|---|
|
1 |
Décalage entre les lisses intermédiaires et l'axe du montant. |
|
2 |
Décalage entre la main-courante et lisse basse avec l'axe du montant. |
Terminaison gauche et droite
|
Option |
Description |
|
|---|---|---|
|
|
|
Par défaut Type 1 Autodéfauts permet de modifier cette option. |
|
|
|
Type 1 |
|
|
|
Type 2 |
|
|
|
Type 3 |
|
|
|
Type 4 |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir les coupes, adaptations et écartements entre les lisses.
Profil continuité
|
Option |
Description |
|---|---|
|
Dessus Profil continuité |
Définit le profil de continuité en le sélectionnant dans le catalogue de profils. Le profil de continuité supérieur est créé si la longueur du profil continu est supérieure à 0 et si Jeu entre lisses sup. est défini sur Oui. Le nom par défaut est MANCHON. |
|
Milieu Profil continuité |
Définit le profil de continuité en le sélectionnant dans le catalogue de profils. Le profil de continuité intermédiaire est créé si la longueur du profil continu est supérieure à 0 et si Jeu entre sous-lisse intermédiaire est défini sur Oui. Le nom par défaut est MANCHON. |
|
Bas Profil continuité |
Définit le profil de continuité en le sélectionnant dans le catalogue de profils. Le profil de continuité bas est créé si la longueur du profil continu est supérieure à 0 et si Jeu entre sous-lisse basse est défini sur Oui. Le nom par défaut est MANCHON. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Longueur de lisse
|
Option |
Description |
Par défaut |
|---|---|---|
|
Longueur max. lisse sup. |
Longueur max. main courante |
3000 mm |
|
Longueur max. sous-lisse |
Longueur max. de la lisse intermédiaire. |
3000 mm |
|
Longueur max. sous-lisse basse |
Longueur max. de la lisse basse. |
3000 mm |
Adaptations de lisses
|
Option |
Description |
|---|---|
|
Usinage montant-lisse sup. |
Sélectionnez le type d'adaptation entre la lisse supérieure et les montants. Définissez la tolérance de coupe et la distance d’adaptation à l’aide des options Tol. trou de coupe Montant-Main courante et Usinage montant-lisse sup.. Les pièces sont d’abord coupées, puis adaptées. Par défaut, aucune adaptation n'est créée.
|
|
Usinage montant-lisse sup. |
Jeu de coupe sous la main-courante. |
|
Tol. trou de coupe Montant-Main courante |
Tolérance de coupe entre la main-courante et les montants. |
| Option | Description |
|---|---|
|
Lisse supérieure sur montants d'extrémité |
Sélectionnez le type d’adaptation entre la lisse supérieure et le premier ou le dernier montant si la terminaison d'origine ou d'extrémité n’est pas créée.
|
|
Option |
Description |
|---|---|
|
Usinage Montant-Sous lisses |
Sélectionnez le type d'adaptation entre la lisse intermédiaire ou inférieure et les montants. Définissez la tolérance de coupe et la distance d’adaptation à l’aide des options Tol. trou de coupe Montant-Sous lisses et Usinage autre montant-lisse. Les pièces sont d’abord coupées, puis adaptées. Par défaut, aucune coupe n'est créée.
|
|
Usinage autre montant-lisse |
Jeu de coupe entre l'axe de la lisse intermédiaire ou inférieure et le montant. |
|
Tol. trou de coupe Montant-Sous lisses |
Tolérance de coupe de pièce entre la lisse inférieure ou milieu et les montants. |
Coupes des lisses
|
Option |
Description |
|---|---|
|
Coupes lisse supérieure |
Définit le mode de coupe de la main-courante. Par défaut, l'option Entraxe maxi suivant montants est utilisée.
|
|
Coupe sous lisse |
Définissez le mode de coupe de la lisse intermédiaire. Par défaut, l'option Entraxe maxi suivant montants est utilisée. |
|
Coupe sous-lisse basse |
Définissez le mode de coupe de la lisse basse. Par défaut, l'option Entraxe maxi suivant montants est utilisée. |
Dimensions du chanfrein
|
Description |
|
|---|---|
|
1 |
Dimension horizontale du chanfrein des montants. |
|
2 |
Dimension verticale du chanfrein des montants. |
Jeu
|
Option |
Description |
|---|---|
|
Jeu entre lisses sup. Jeu entre sous-lisse intermédiaire Jeu entre sous-lisse basse |
Déterminez si un jeu est créé entre les pièces. Par défaut, aucun jeu n'est créé. |
Jeu entre différentes pièces
|
Description |
|
|---|---|
|
1 |
Jeu entre deux lisses consécutives. |
|
2 |
Longueur du manchon. |
Assemblage
|
Option |
Description |
|---|---|
|
Création d'assemblage |
Déterminez quelle pièce de la lisse est la pièce principale de l'assemblage. Par défaut, aucun assemblage n'est créé.
|
Onglet Lisses
Utilisez l'onglet Lisses pour paramétrer les profils, les raccords et les attaches des main-courante et lisse basse.
Profils de lisses et de terminaisons
|
Option |
Description |
|---|---|
|
Profil lisse sup. |
Définit le profil de la main-courante en le sélectionnant dans le catalogue de profils. La main-courante est systématiquement créée. |
|
Sous-lisse |
Définit le profil de la lisse basse en le sélectionnant dans le catalogue de profils. La lisse basse est systématiquement créée. |
|
Term. origine |
Définit la terminaison d'origine en la sélectionnant dans le catalogue de profils. Par défaut, le profil Term. origine est identique au Profil lisse sup.. |
|
Term. extrémité |
Définit la terminaison d'extrémité en la sélectionnant dans le catalogue de profils. Par défaut, le profil Term. extrémité est identique au Profil lisse sup.. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Coupes dans les crosses de terminaisons
|
Option |
Description |
|---|---|
|
|
Par défaut Pas de coupe Autodéfauts permet de modifier cette option. |
|
|
Pas de coupe Aucune coupe n'est créée à proximité de l'angle. |
|
|
Coupes des deux côtés L'angle de la lisse est coupé sur les côtés gauche et droit. Les dimensions de la coupe sont définies dans l'onglet Cintrages. |
|
|
Découpe d'angle de milieu L'angle de la lisse est coupé au milieu. |
|
|
Découpe d'angle en biais L'angle de la lisse est coupé sur la bissectrice. |
|
|
Découpe sur le côté gauche L'angle de la lisse est coupé sur le côté gauche. Les dimensions de la coupe sont définies dans l'onglet Cintrages. |
|
|
Découpe sur le côté droit L'angle de la lisse est coupé sur le côté droit. Les dimensions de la coupe sont définies dans l'onglet Cintrages. |
Position de coupe des lisses
Définit la position de coupe des lisses supérieures et inférieures et des types de terminaisons 1 et 4.
|
Option |
Description |
|---|---|
|
|
Par défaut Coupe avant de terminaison Autodéfauts permet de modifier cette option. |
|
|
Coupe avant de terminaison La lisse passe à travers le premier ou le dernier montant et est coupée au niveau du bord du profil. La terminaison est coupée au niveau du bord avant du montant, sans qu'aucun croisement n'ait lieu. |
|
|
Découpe du montant intermédiaire La lisse passe à travers le premier ou le dernier montant et est coupée en son axe central. La terminaison est coupée au niveau de l'axe central du montant , un croisement a lieu. |
|
|
Coupe arrière de terminaison La lisse est coupée au niveau du bord du montant, sans qu'aucun croisement n'ait lieu. La terminaison est coupée au niveau de l'autre bord du montant ; un croisement a lieu. |
Position de coupe de l'autre courbure
Définit la position de coupe des courbures autres que les angles des terminaisons.
|
Option |
Description |
|---|---|
|
|
Par défaut Aucune coupe n'est créée. Autodéfauts permet de modifier cette option. |
|
|
Aucune coupe n'est créée. |
|
|
Coupes des deux côtés La courbure de la lisse est coupée sur les côtés gauche et droit. Les dimensions de la coupe sont définies dans l'onglet Cintrages. |
|
|
Découpe d'angle de milieu La courbure de la lisse est coupée au milieu. |
|
|
Découpe d'angle en biais La courbure de la lisse est coupée par un plan sur la ligne bissectrice. |
Position de la lisse supérieure / Position de la lisse inférieure
Définit la position horizontale de la lisse.
Par défaut, l'option Milieu est utilisée.
Rotation de la lisse supérieure / Rotation de la lisse inférieure
Définit la rotation du profil pour la main-courante et toutes les lisses horizontales.
|
Option |
Description |
|---|---|
|
|
Par défaut Type 1 Autodéfauts permet de modifier cette option. |
|
|
Type 1 |
|
|
Type 2 |
|
|
Type 3 |
|
|
Type 4 |
|
|
Type 5 |
|
|
Type 6 |
|
|
Type 7 |
|
|
Type 8 |
Propriétés d'attache de lisse supérieure et de lisse inférieure
| Option | Description |
|---|---|
|
Attache de lisse supérieure, attache de lisse inférieure |
Indiquez s'il faut utiliser un composant système ou personnalisé pour relier les lisses supérieures et inférieures aux montants. |
|
Composant |
Sélectionnez un composant système ou personnalisé dans le catalogue Applications & composants. |
|
Fichier attributs |
Sélectionnez un fichier attributs pour le composant. |
|
Direction haut |
Sélectionnez la direction haut. |
|
Rotation |
Choisissez la rotation du composant sélectionné. |
|
Valeur de rotation |
Indiquez la valeur de rotation. |
|
Bouchon d'extrémité |
Indiquez si une attache est créée entre la terminaison et le premier ou le dernier montant. |
Onglet Lisse intermédiaire
Utilisez l'onglet Lisses intermédiaires pour définir les lisses intermédiaires horizontales.
Profil de lisse
|
Option |
Description |
|---|---|
|
1 2 3 4 |
Définit le profil de lisse intermédiaire en le sélectionnant dans le catalogue des profils. Par défaut, la taille du profil de lisse intermédiaire équivaut à celle du profil de la main-courante. Le nom par défaut est LISSE. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Type de lisse intermédiaire
|
Option |
Description |
|---|---|
|
Profil lisses intermédiaires |
Nombre de lisses et profil utilisé pour les lisses intermédiaires. Par exemple, 3*2 crée trois lisses intermédiaires horizontales, avec le profil défini dans le profil 2. Par exemple, 2*2 1 crée deux lisses intermédiaires horizontales, avec le profil défini dans le profil 2 et une ou plusieurs lisses (en fonction du nombre de lisses nécessaires), avec le profil défini dans le profil 1. Par exemple, 3 crée des lisses intermédiaires horizontales, avec le profil défini dans le profil 3. Le nombre de lisses est défini par le nombre déterminé pour les lisses intermédiaires horizontales ou verticales. Par défaut, seules les lisses disposant d'un profil issu du profil 1 sont créées. |
|
Option |
Description |
|---|---|
|
|
Par défaut Crée des lisses intermédiaires horizontales. Autodéfauts permet de modifier cette option. |
|
|
Crée des lisses intermédiaires horizontales. |
|
|
Crée des lisses intermédiaires verticales (barreaux) définies dans l'onglet Barreaudages. |
|
|
Crée des panneaux. |
Position lisse intermédiaire
Définit la position horizontale de la lisse.
Par défaut, l'option Milieu est utilisée.
Rotation lisse intermédiaire
Définit la rotation du profil pour la main-courante et toutes les lisses horizontales.
| Option | Description |
|---|---|
|
|
Défaut Type 1 Autodéfauts permet de modifier cette option. |
|
|
Type 1 |
|
|
Type 2 |
|
|
Type 3 |
|
|
Type 4 |
|
|
Type 5 |
|
|
Type 6 |
|
|
Type 7 |
|
|
Type 8 |
Position de coupe de la courbure
|
Option |
Description |
|---|---|
|
|
Par défaut Pas de coupe Autodéfauts permet de modifier cette option. |
|
|
Pas de coupe Aucune coupe n'est créée. |
|
|
Coupes des deux côtés La courbure de la lisse est coupée sur les côtés gauche et droit. Les dimensions de la coupe sont définies dans l'onglet Cintrages. |
|
|
Découpe d'angle de milieu La courbure de la lisse est coupée au milieu. |
|
|
Découpe d'angle en biais La courbure de la lisse est coupée par un plan sur la ligne bissectrice. |
Extension de lisse intermédiaire horizontale
|
Option |
Description |
|
|---|---|---|
|
|
|
Par défaut Aucune extension Autodéfauts permet de modifier cette option. |
|
|
|
Aucune extension La lisse intermédiaire s'arrête au bord du montant interne, sans traverser le montant. |
|
|
|
Pénétration dans montant La lisse intermédiaire prend fin au niveau du bord du montant externe ; le montant est percé. |
|
|
|
Extension horizontale Les lisses intermédiaires sont prolongées à l'intérieur de la terminaison par une valeur horizontale. Si la lisse est biaise, l'extension est courbée en fonction des dimensions de la terminaison. Les lisses peuvent être raccourcies en entrant une valeur négative dans le champ 3. |
|
|
|
Extension biaise et horizontale Les lisses intermédiaires sont prolongées par deux dimensions horizontales. 3 correspond à la longueur de lisse horizontale et 4 correspond à la longueur de lisse biaise. |
Coupes de courbures de terminaisons
Cette section n'est pas active si vous avez défini le type de lisse intermédiaire sur lisses intermédiaires verticales.
|
Description |
|
|---|---|
|
1 |
Nombre de lisses intermédiaires horizontales. |
|
2 |
Espacement entre les lisses intermédiaires horizontales. |
|
3 |
Longueur de l'extension horizontale de la lisse intermédiaire dans l'extrémité. La lisse peut être raccourcie par la saisie d'une valeur négative. Utilisez cette zone lorsque l'extension de lisse horizontale intermédiaire est définie sur l'extension horizontale. |
|
4 |
Longueur de la lisse intermédiaire horizontale et de l'extension biaise. Les lisses intermédiaires sont prolongées par deux dimensions horizontales. 3 correspond à la longueur de lisse horizontale et 4 correspond à la longueur de lisse biaise. Utilisez cette zone lorsque l'extension de lisse horizontale intermédiaire est définie sur l'extension biaise et horizontale. |
Propriétés d'attache de lisse intermédiaire
| Option | Description |
|---|---|
|
Attache de lisse intermédiaire |
Indiquez s'il faut utiliser un composant système ou personnalisé pour attacher les lisses intermédiaires aux montants. |
|
Composant |
Sélectionnez un composant système ou personnalisé dans le catalogue Applications & composants. |
|
Fichier attributs |
Sélectionnez un fichier attributs pour le composant. |
|
Direction haut |
Sélectionnez la direction haut. |
|
Rotation |
Choisissez la rotation du composant sélectionné. |
|
Valeur de rotation |
Indiquez la valeur de rotation. |
|
Connexion à |
Indiquez si une lisse ou deux lisses sont attachées aux montants.
|
Main courante secondaire
La main courante secondaire peut être une lisse intermédiaire simple verticalement et horizontalement décalée par rapport à la lisse supérieure. Vous pouvez utiliser un système ou un composant personnalisé pour relier la lisse aux montants. Vous pouvez également sélectionner l'extrémité de la main courante secondaire. Si la main courante secondaire provient d'un limon biais, vous pouvez l'étendre à l'aide de dimensions biaises et horizontales.
Pour créer une main courante secondaire :
-
Dans l'onglet Graphique, décalez les lisses intermédiaires par rapport aux montants.
-
Dans l'onglet Lisses, définissez le profil de main courante et lisse basses sur 0, afin que ces éléments ne soient pas créées.
-
Dans l'onglet Lisses intermédiaires, définissez le nombre de lisses horizontales sur 1 et ajustez l'écartement du garde-corps.
-
Si vous souhaitez étendre l'extrémité de la main courante secondaire et disposez d'une pièce horizontale, sélectionnez l'option Extension biaise et horizontale de l'onglet Lisses intermédiaires, et saisissez les distances biaises et horizontales.
-
Créez un composant personnalisé de type joint rive.
Sélectionnez les points situés sur l'extension externe des pièces principales et secondaires.
Description
1
Pièce principale
2
Pièce secondaire
3
Premier point sélectionné
4
Deuxième point sélectionné
-
Enregistrez les propriétés standard du joint rive personnalisé.
-
Dans l'onglet Lisses intermédiaires, utilisez le nom et les propriétés du joint rive personnalisé et définissez la direction de composant.
Onglet Lisses verticales
Utilisez l'onglet Barreaudages pour paramétrer les barreaux. Les options de l'onglet Barreaudages ne sont actives que si vous avez défini le type de lisse intermédiaire sur lisses intermédiaires verticales sur l'onglet Lisses intermédiaires.
Barreaux
|
Option |
Description |
|
|---|---|---|
|
|
|
Par défaut Les barreaux ne sont pas créés à l'intérieur de la terminaison. Autodéfauts permet de modifier cette option. |
|
|
|
Les barreaux ne sont pas créés à l'intérieur de la terminaison. |
|
|
|
Les barreaux sont créés à l'intérieur de la terminaison lorsque vous utilisez le type de terminaison 1 ou 4. |
Type de composant entre les barreaux et les lisses supérieures et inférieures
|
Option |
Description |
|---|---|
|
|
Par défaut Aucun Autodéfauts permet de modifier cette option. |
|
|
Aucun Les barreaux sont créés entre le centre de la lisse supérieure et celui de la lisse inférieure. |
|
|
Adapté Les barreaux sont adaptés au niveau des points de création par un plan suivant la pente des lisses horizontales. |
|
|
Découpe par élément Les barreaux sont coupés des deux côtés par les profils de lisses horizontales. |
|
|
Attache Les barreaux sont reliés aux lisses supérieures et inférieures, à l'aide d'un joint de système. |
Espacement des barreaux
|
Option |
Description |
|---|---|
|
1 |
Espacement des barreaux entre deux montants consécutifs. |
|
2 |
Type d'espacement. Par défaut, l'option d'espacement égal est utilisée.
|
Dimensions du chanfrein
|
Description |
|
|---|---|
|
1 |
Dimension horizontale du chanfrein des barreaux. |
|
2 |
Dimension verticale du chanfrein des barreaux. |
Rotation du profil
Définit la rotation du profil de toutes les lisses verticales.
|
Option |
Description |
|---|---|
|
|
Par défaut |
|
|
Type 1 |
|
|
Type 2 |
|
|
Type 3 |
|
|
Type 4 |
|
|
Type 5 |
|
|
Type 6 |
|
|
Type 7 |
|
|
Type 8 |
Propriétés connexion
|
Option |
Description |
|---|---|
|
Attache supérieure |
Définit le numéro du composant qui relie les barreaux à la main-courante en le sélectionnant dans le catalogue de composants. Vous ne pouvez pas utiliser de composant personnalisé. Sélectionnez également un fichier attributs pour le composant. |
|
Attache inférieure |
Définit le numéro du composant qui relie les barreaux à la lisse basse en le sélectionnant dans le catalogue de composants. Vous ne pouvez pas utiliser de composant personnalisé. Sélectionnez également un fichier attributs pour le composant. |
Onglet Panneaux
Utilisez l'onglet Panneaux pour créer des panneaux entre les montants. Aucune autre lisse horizontale ou barreaudage n'est créée lorsque les panneaux le sont. Les options de l'onglet Panneaux sont actives uniquement si vous avez défini le type de lisse intermédiaire sur panneaux dans l'onglet Lisses intermédiaires. Vous pouvez utiliser des joints rives personnalisés(joint rive:2pièces,2points) pour créer les panneaux intermédiaires et les composants personnalisés(joint rive:1pièce, 2 points) afin de générer les panneaux de terminaisons.
Propriétés des panneaux
|
Option |
Description |
|---|---|
|
Nom pièce/N° joint |
Définit le numéro du composant personnalisé utilisé lors de la création du panneau en le sélectionnant dans le catalogue de composants. |
|
Fichier attributs |
Sélectionnez un fichier attributs pour le composant personnalisé. |
|
Dir. joint |
Définit la direction du composant. |
Type de panneau
Pour les composants personnalisés(joint rive: 1pièce, 2points), les numéros présents dans les images correspondent aux pièces suivantes :
|
Numéro |
Pièce |
|---|---|
|
1 |
Premier montant, qui est la pièce principale du détail. |
|
2 |
Point situé en haut du premier montant, qui est le premier point donné du détail. |
|
3 |
Point situé en bas du premier montant, qui est le deuxième point donné du détail. |
Pour les joints rives personnalisés, les numéros présents dans les images correspondent aux pièces suivantes :
|
Numéro |
Pièce |
|---|---|
|
1 |
Premier montant, qui est la pièce principale du joint rive. |
|
2 |
Deuxième montant, qui est la pièce secondaire du joint rive. |
|
3 |
Point situé en haut du premier montant, qui est le premier point donné du joint rive. |
|
4 |
Point situé en bas du premier montant, qui est le deuxième point donné du joint rive. |
|
Option |
Description |
|---|---|
|
|
Panneau de terminaison gauche Pour créer le panneau, utilisez un composant personnalisé(joint rive:1pièces). Le panneau n'est relié qu'à un seul montant. |
|
|
Premier panneau Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). La taille du panneau peut différer de celle des autres panneaux. |
|
|
Dernier panneau Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). La taille du panneau peut différer de celle des autres panneaux. |
|
|
Panneau de terminaison droit Pour créer le panneau, utilisez un composant personnalisé(joint rive:1pièces). Le panneau n'est relié qu'à un seul montant. |
|
|
Panneau horizontal normal Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). |
|
|
Panneau biais normal Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). |
|
|
Panneau horizontal, jonction biaise (bas) Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). |
|
|
Panneau horizontal, jonction biaise (haut) Pour créer le panneau, utilisez un composant personnalisé(joint rive:2pièces). |
Onglet Cintrages
Utilisez l'onglet Cintrages pour définir la position des coupes ainsi que les profils des raccords de lisses.
Profil cintré
|
Option |
Description |
|---|---|
|
Courbure |
Définit le profil de la lisse cintrée en le sélectionnant dans le catalogue de profils. Créée uniquement si vous avez défini Coupes sur les profils cintrés de terminaisons sur Coupes des deux côtés, Découpe sur le côté gauche ou Découpe sur le côté droit dans l'onglet Lisses. |
|
90 degrés |
Définit le profil de lisse en le sélectionnant dans le catalogue de profils. Créée uniquement si vous avez défini Position des coupes sur les profils cintrés sur Coupes des deux côtés, dans l'onglet Lisses ou Lisses intermédiaires. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Dimensions des courbures
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Rayon de cintrage. |
0 mm |
|
2 |
Distance de la coupe le long des lisses, sur le côté droit du cintrage. Vous pouvez définir cette distance séparément pour les deux extrémités de la lisse. |
75 mm |
|
3 |
Distance de la coupe le long des lisses, sur le côté gauche du cintrage. Vous pouvez définir cette distance séparément pour les deux extrémités de la lisse. |
75 mm |
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
