Montants (S76)

Montants (S76) crée des montants sur un ou plusieurs limons d'escaliers biais ou horizontaux. Les montants peuvent également être utilisés sur des dalles en béton.

Objets créés

Premier montant
Montants intermédiaires
Dernier montant

Utilisation


Situation	Description
	Montants boulonnés sur un limon.

Limitations

Note:

Si vous modifiez Montants (S76), tous les composants reliés sont supprimés. Par exemple, la modification des montants entraîne la suppression des escaliers, des lisses et de tous les autres composants reliés aux montants.

Avant de démarrer

Créez des limons, des poutres, des dalles ou toute autre pièce pour raccorder les montants.

Ordre de sélection

Sélectionnez le point d'origine.
Sélectionnez l’extrémité.
Sélectionnez le palier inférieur (facultatif).
Sélectionnez le limon.
Sélectionnez le palier supérieur (facultatif).

Cliquez sur le bouton du milieu de la souris pour créer le composant.

Clé d'identification de pièce


	Pièce
1	Premier montant
2	Montants intermédiaires
3	Dernier montant

Onglet Graphique

Utilisez l'onglet Graphique pour définir la création des montants.

Sélection des éléments de l'escalier

Par défaut, l'option Utiliser tous est utilisée.

Utiliser sélection: les montants ne sont créés que sur les pièces sélectionnées.
Utiliser tous: sélectionnez cette option si vous avez créé un ou plusieurs limons à l'aide d'un composant d'escalier.

Tous les limons faisant partie du composant d'escalier et ayant la même direction sont sélectionnés.

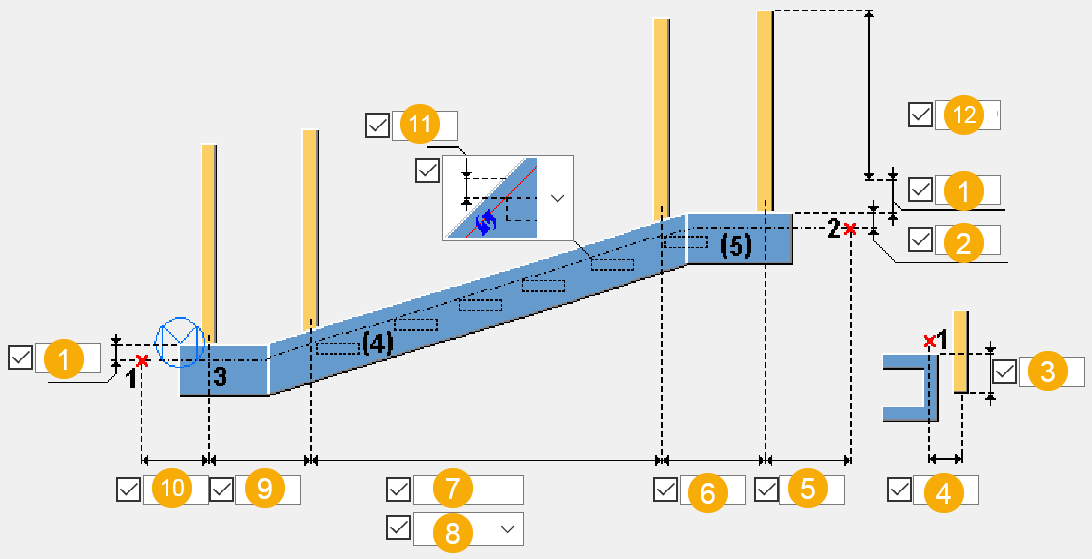

Numéros des pièces


	Description	Défaut
1	Hauteur supplémentaire au montant.
2	Hauteur du niveau du plancher.	`1300 mm`
3	Décalage vertical du point inférieur du montant.	`0 mm`
4	Décalage horizontal du point inférieur du montant.	`0 mm`
5	Distance entre le deuxième point sélectionné et le dernier montant.	`300 mm`
6	Distance entre les deux derniers montants.	`0 mm`
7	Espace entre les montants. Utilisez la valeur 8 pour définir le type d'espacement.	`1000 mm`
8	Type d'espacement du montant. Maximum La valeur d'espacement présente dans le champ 7 définit l'espace maximal entre les montants. Autant de montants intermédiaires uniformément espacés que possible sont créés. L'espace entre les différents montants est inférieure ou égale à la distance maximale. Exact L'espace entre les montants intermédiaires correspond exactement à la valeur d'espacement présente dans le champ 7. Saisissez les valeurs d'écartement avec les formats suivants : `6*950` ou `1000 800 800 1000 800`.	`Maximum`
9	Distance entre les deux premiers montants.	`0 mm`
10	Distance entre le premier point sélectionné et le premier montant.	`300 mm`
11	Distance par rapport au nez de marches.
12	Hauteur de montant à partir du niveau de plancher.	`1300 mm`

Direction du nez de marches

Définit la direction du nez.


Option	Description
	Par défaut Verticale Autodéfauts permet de modifier cette option.
	Verticale
	Horizontale
	Perpendiculaire

Onglet Pièces

Utilisez l'onglet Pièces pour définir les profils des montants.

Profils des montants


Option	Description
Premier montant	Définit le premier profil de montant en le sélectionnant dans le catalogue de profils. Le premier montant est systématiquement créé. Le nom par défaut est `MONTANT GARDE-CORPS`.
Montant interm.	Définit le profil de montant intermédiaire en le sélectionnant dans le catalogue de profils. Le montant intermédiaire est systématiquement créé. Le nom par défaut est `MONTANT GARDE-CORPS`.
Dernier montant	Définit le dernier profil de montant en le sélectionnant dans le catalogue de profils. Le dernier montant est systématiquement créé. Le nom par défaut est `MONTANT GARDE-CORPS`.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.

Rotation du profil de montant

Définit la rotation et la position du montant.


Option	Description	Par défaut
Rotation du profil	Rotation et position du profil de montant.	Rotation = `Devant` Position = `Milieu`
Valeur rotation	Angle de rotation du profil de montant (en degrés) et décalage du plan.	Angle de rotation = `0` Décalage = `0 mm`

Type de rotation du profil de montant

Définit les combinaisons de rotations des montants consécutifs.


Option	Description
	Par défaut Type 1 Autodéfauts permet de modifier cette option.
	Type 1
	Type 2
	Type 3
	Type 4
	Type 5

Créer en tant que

Utilisez cette option pour choisir de créer les montants en tant que pièces ou en tant que composant personnalisé.

Si vous choisissez de créer les montants en tant que composant personnalisé, sélectionnez le composant personnalisé dans le catalogue Applications & composants et définissez les paramètres personnalisés, la direction haut, la rotation et la longueur.

Onglet Paramètres

Utilisez l'onglet Paramètres pour paramétrer le raccordement des montants à l'escalier.

Propriétés connexion


Option	Description
Type de paramètres attache	Détermine si les paramètres prédéfinis ou personnalisés sont utilisés pour relier les montants à l'escalier. Par défaut, les paramètres prédéfinis sont utilisés.
Joint Montant/Limon	Type de connexion pour les montants. Par défaut, le composant soudure est utilisé. Le champ est actif seulement si vous avez défini Type de paramètres attache sur Paramètres prédéfinis.
Numéro connexion	Définit un composant reliant les montants à l'escalier en le sélectionnant dans le catalogue de composants.
Propriétés connexion	Sélectionnez un fichier attribut pour le composant.
Direction	Direction de connexion.
Nom de produit montants	Saisissez le nom du produit.
