Marches (S82)

Marches (S82) crée un escalier droit avec paliers supérieur et inférieur facultatifs. L'escalier est constitué de limons, de marches et éventuellement de paliers. Les escaliers sont créés entre deux positions choisies qui définissent les positions supérieures et inférieures des limons inclinés, en tenant compte de l’épaisseur du plancher. La position inférieure définit le niveau supérieur de la marche la plus basse et la position supérieure le niveau supérieur de la marche la plus haute.

Objets créés

Limon
Marches
Paliers (facultatif)
Soudures

Utilisation


Situation	Description
	Escaliers créés avec des limons et des marches

Ordre de sélection

Sélectionnez la première position.
Sélectionnez la deuxième position.

Les escaliers sont créés automatiquement lorsque vous sélectionnez la seconde position.

Clé d'identification de pièce


	Description
1	Limon
2	Marche
3	Palier supérieur
4	Palier inférieur

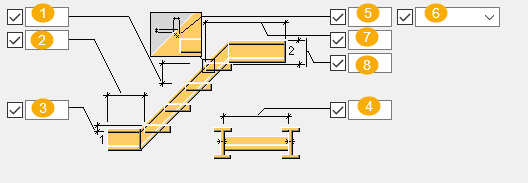

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les dimensions de l'escalier.

Dimensions de l'escalier


	Description	Défaut
1	Hauteur maximum entre les marches.	`230 mm` La valeur par défaut de la hauteur de marche est calculée comme suit : `(Z*220)/(Z+220) mm`, où Z est la hauteur de l’escalier.
2	Longueur du palier inférieur Vous devez définir la longueur pour créer le palier.	La poutre du palier inférieur n'est pas créée.
3	Épaisseur du plancher inférieur. Distance verticale du point inférieur sélectionné au niveau supérieur du limon.	`30 mm`
4	Distance à laquelle les marches sont insérées entre les limons.	`20 mm`
5	Épaisseur du plancher supérieur Distance verticale du point supérieur sélectionné au niveau supérieur du limon.	`30 mm`
6	Orientation de la distance verticale
7	Largeur de l'escalier (longueur horizontale des marches)	`1000 mm`
8	Longueur du palier supérieur Vous devez définir la longueur pour créer le palier.	La poutre du palier supérieur n’est pas créée.

Onglet Eléments

Utilisez l'onglet Pièces pour définir les propriétés du profil de limon.

Pièces


Pièce	Description	Défaut
Profil limon	Sélectionnez le profil pour les limons et les poutres de palier dans le catalogue de profils.	`U200`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l’onglet Paramètres pour contrôler la rotation du limon, la symétrie, la position dans le plan, le profil de marche et la création des marches supérieures et inférieures.


Option	Description	Défaut
Rotation limon	Définissez la rotation du limon autour de son axe dans le plan de travail.	Sup.
Symétriser	Sélectionnez si le limon est symétrisé.
Position verticale	Définissez la position de l'escalier sur le plan de travail.	Droite
Décalage	Définissez le décalage de la poutre pour la position sélectionnée dans le plan.	`0`
Profil marche	Sélectionnez le profil de la marche. Les types de marches sont définis plus précisément dans le fichier steps.dat. Le fichier définit la forme de la marche, et la place et la taille des trous dans les limons. Chaque ligne du fichier décrit un type de marche. La marche réelle est créée comme un plat par contour.
Création marche haute	Sélectionnez si la marche supérieure est créée.	Oui, la marche supérieure est créée.
Création marche basse	Sélectionnez si la marche inférieure est créée.	Oui, la marche inférieure est créée.
Création d'assemblage	Sélectionnez s’il y a lieu de créer un assemblage qui comprend toutes les pièces de l’escalier ou des limons. Avec Tous, les marches sont soudées aux limons par des soudures invisibles et un croquis d'assemblage de l'escalier peut être créé.	Non
Tolérance Boulons	Définissez la tolérance de perçage pour le catalogue marche.

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
