Garde pied (S75)

Garde pied (S75) crée un ou plusieurs gardes pieds au bas des montants.

Objets créés

  • Garde-pieds

  • Soudures

Utilisation

Situation Description

Les garde-pieds sont reliés aux montants.

Avant de commencer

Créez des limons, des poutres ou des dalles, puis des montants à l'aide du composant Montants (S76), par exemple.

Ordre de sélection

  1. Sélectionnez les pièces principales (limons/poutres/dalles).

  2. Sélectionnez le premier montant.

  3. Si Sélection montant de l'onglet Graphique est définie sur Défaut ou Utiliser tous, et que les montants ont été créés avec Montants (S76), cliquez sur le bouton central de la souris pour créer le composant.

    Si les montants sont modélisés séparément ou que Sélection montant est définie sur Utiliser sélection, sélectionnez le deuxième montant, puis le troisième, etc., puis cliquez sur le bouton central de la souris.

Notez que si vous modifiez le composant, tous les composants associés sont supprimés. Par exemple, la modification des montants supprime les garde-pieds et les lisses associés.

Clé d'identification de pièce

Description

1

Garde-pied

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions, les chanfreins et les côtés du garde-pied.

Sélection de pièces

Option Description Défaut

Sélection des éléments escalier

Définissez comment les limons ou les poutres sont pris en compte :

  • Utiliser sélection : Seuls les limons sélectionnés sont pris en compte pour créer des garde-pieds.

  • Utiliser tous : Si un ou plusieurs des limons sélectionnés font partie d’un escalier, alors tous les limons dans la même direction que celui sélectionné, à l’intérieur de l’escalier, seront également sélectionnés.

Utiliser tous

Sélection montant

  • Utiliser sélection : Seuls les montants sélectionnés sont pris en compte pour créer des garde-pieds.

  • Utiliser tous : Si un ou plusieurs des montants sélectionnés font partie d’une macro de montants, alors tous les montants dans la même direction que celui sélectionné, à l’intérieur de la macro escalier, seront sélectionnés également.

Utiliser tous

Garde-pied sur le limon incliné

Défaut

Le garde-pied est créé sur le limon incliné.

Autodéfauts permet de modifier cette option.

Le garde-pied n'est pas créé sur le limon incliné.

Le garde-pied est créé sur le limon incliné.

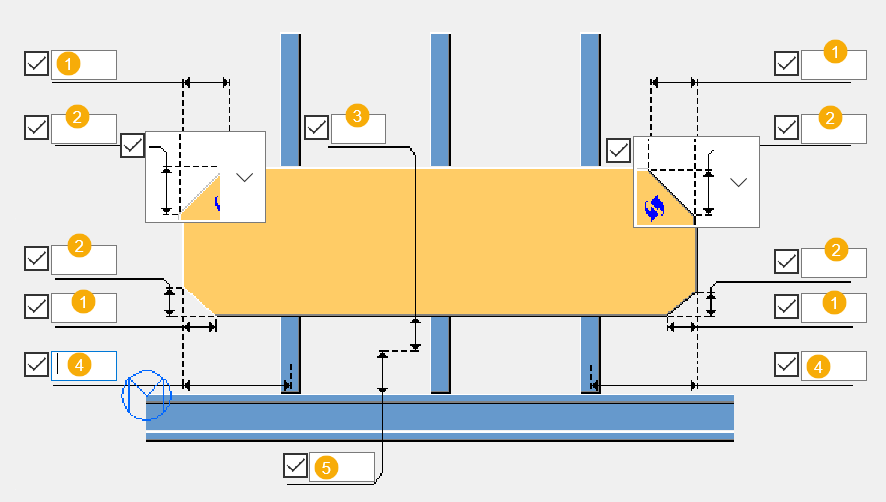

Cotations

Description Défaut

1

Chanfrein horizontal pour l'angle de platine.

0 mm

2

Chanfrein vertical pour les chanfreins de ligne et rayon de chanfrein pour les chanfreins arrondis.

Si un garde-pied est scindé en pièces, seules la première et la dernière pièce seront chanfreinées.

0 mm

3

Hauteur de garde-pied, référencée par rapport à la hauteur du plancher.

200 mm

4

Extensions de garde-pied pour les côtés gauche et droit.

150 mm

5

Hauteur du plancher

0 mm

Description Défaut

1

Écart entre les garde-pieds et les montants.

La direction de décalage des plats dépend du côté sur lequel les montants des plats sont créés.

0 mm

Description Défaut

1

Écart entre deux garde-pieds consécutifs.

La dimension est considérée perpendiculaire sur les lignes de coupe entre les deux plats et est calculée à partir des angles les plus proches entre deux points.

10 mm

Type chanfrein

Type de chanfrein pour les angles verticaux supérieurs du garde-pied. Si le plat est scindé en pièces, seules la première et la dernière pièces sont chanfreinées.

Option Option Description

Défaut

Chanfrein droit

Autodéfauts permet de modifier cette option.

Chanfrein droit

Chanfrein arrondi

Côté du garde-pied

Option Description

Défaut

Les garde-pieds sont créés sur le côté gauche des montants.

Autodéfauts permet de modifier cette option.

Les garde-pieds sont créés sur le côté gauche des montants.

Les garde-pieds sont créés sur le côté droit des montants.

Les garde-pieds sont centrés sur la ligne des montants et ils sont scindés en pièces entre les montants.

Rotation

Sélectionnez une option de rotation de garde-pied appropriée.

Options

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir les propriétés de la pièce, et la coupe et le type d'attache du garde-pied.

Pièces

Option Description Défaut

Garde-pied

Sélectionnez le profil dans le catalogue de profils.

Le garde-pied est créé en tant que plat polygonal si vous ne sélectionnez pas de profil.

Longueur max. profil

Longueur maximale du garde-pied.

5000 mm

Contremarche en plat par contour

Définissez la manière dont la contremarche est créée.

  • Sélectionnez Oui pour la créer en tant que plat par contour.

  • Sélectionnez Non pour créer la contremarche comme profil de la poutre sélectionnée.

Option

Description

Défaut

Repère

Préfixe et numéro de début pour le repère de la pièce.

Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.

Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.

Matériau

Qualité de matériau.

Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.

Nom

Nom à afficher dans les dessins et les listes.

Classe

Numéro de classe de la pièce.

Finition

Décrit le traitement de surface de la pièce.

Type de coupe du garde-pied

Option Description

Défaut

Pas de coupe

Autodéfauts permet de modifier cette option.

Pas de coupe

Couper à la longueur maximale

Le garde-pied est scindé en pièces si sa longueur totale est supérieure à celle définie dans Longueur max. profil.

Couper à chaque montant

Le garde-pied est scindé en pièces par les plans de coupe définis par les lignes centrales du montant.

Type attache

Description

1

Type d'attache entre une ou deux pièces de garde-pied et un montant (pièce principale).

2

Type d'attache entre deux pièces de garde-pied consécutives.

Option Description

Défaut

Pas d'attache

Autodéfauts permet de modifier cette option.

Pas d'attache

Soudure

Attache

Lorsque vous définissez le type d'attache sur composant, une attache Tekla Structures standard est utilisée comme définie dans Nom composant et Fichier attributs.

Option Description

Défaut

Pas d'attache

Autodéfauts permet de modifier cette option.

Pas d'attache

Soudure

Attache

Lorsque vous définissez le type d'attache sur composant, une attache Tekla Structures standard est utilisée comme définie dans Nom composant et Fichier attributs.

Jeu entre plats

Description

1

Jeu entre deux pièces consécutives d'un même garde-pied.
