Utilisation du Visualiseur Trimble Connect

Avant de réaliser des captures d’écran ou de créer des animations dans le Trimble Connect Visualizer, vous pouvez effectuer un zoom, glisser et déplacer le modèle pour obtenir les vues souhaitées. Vous pouvez également ajuster les paramètres de la vue pour contrôler, par exemple, la luminosité de la vue et la position du soleil.

Effectuer un zoom, faire pivoter ou déplacer le modèle rendu

Suivez l’une des procédures ci-dessous :
Pour Procéder comme suit

Zoom avant

Suivez l’une des procédures ci-dessous :

  • Faites défiler vers l'avant à l'aide de la molette de la souris.
  • Appuyez sur la touche W du clavier.

Zoom arrière

Suivez l’une des procédures ci-dessous :

  • Faites défiler vers l'arrière à l'aide de la molette de la souris.
  • Appuyez sur la touche S du clavier.

Faire pivoter le modèle
  1. Placez le pointeur de la souris sur le point autour duquel vous souhaitez faire pivoter le modèle.
  2. Maintenez le bouton gauche de la souris enfoncé.
  3. Faites glisser le modèle à l'aide du bouton gauche de la souris.

Vous pouvez également appuyer sur les touches de direction du clavier pour faire pivoter le modèle.

Déplacer le modèle
  1. Maintenez le bouton central de la souris enfoncé.
  2. Faites glisser le modèle à l'aide du bouton central de la souris.

Vous pouvez également appuyer sur les touches A et D du clavier pour déplacer le modèle.

Ajuster la vue

Dans le Trimble Connect Visualizer, vous pouvez modifier les paramètres de vue suivants :
  • Le ciel de fond utilisé, ou l’arrière-plan et sa rotation
  • La position du soleil
  • La luminosité de la vue et d’autres paramètres de la caméra
  • La visibilité et la position du plan au sol
  1. Cliquez sur dans le panneau latéral du Trimble Connect Visualizer.
  2. Suivez l’une des procédures ci-dessous :
    Pour Procéder comme suit

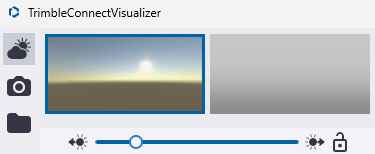

    Modifier le ciel de fond

    Le ciel de fond en cours d’utilisation est mis en surbrillance en bleu. Pour changer de ciel de fond :

    • Cliquez sur un autre ciel de fond dans le sélecteur de ciels de fond.

    Vous pouvez également utiliser vos propres images comme ciels de fond. Notez que toutes les images skybox doivent être des images 360 ° avec un ratio de 2:1. Enregistrez les ciels de fond dans le dossier ..\Users\<user>\Pictures\TrimbleConnectVisualizer\Skyboxes. Les skyboxes seront disponibles dans le sélecteur de skybox la prochaine fois que vous ouvrirez le Trimble Connect Visualizer.

    Faire pivoter le ciel de fond
    • Déplacez le curseur de rotation, situé en haut du modèle rendu.

    Vous pouvez verrouiller la position du ciel de fond et la direction du soleil en cliquant sur . Après avoir verrouillé la direction du soleil et la position du ciel de fond, le déplacement du curseur de rotation déplace également le curseur de direction du soleil de la même façon.

    Ajuster la position du soleil
    Suivez l’une des procédures ci-dessous :

    • Pour modifier la direction du soleil, déplacez le curseur de direction du soleil, situé en haut du modèle rendu.

      Vous pouvez verrouiller la position du soleil et celle du ciel de fond en cliquant sur . Après avoir verrouillé la direction du soleil et la position du ciel de fond, le déplacement du curseur de rotation déplace également le curseur de direction du soleil de la même façon.

    • Pour modifier la hauteur du soleil au-dessus de l’horizon, déplacez le curseur de la hauteur de soleil situé sur le côté gauche du modèle rendu.

    Afficher ou masquer le plan au sol

    • Pour basculer entre l’affichage et le masquage du plan au sol, cliquez sur , situé sur le côté gauche du modèle rendu.

    Lorsque le plan au sol est activé, un curseur apparaît en dessous du bouton . Vous pouvez déplacer le curseur pour ajuster la hauteur du plan au sol.

    Réglage de la luminosité de la vue et les paramètres de la caméra

    Cliquez sur dans le panneau latéral de Trimble Connect Visualizer pour modifier plus précisément les différents paramètres de luminosité et de caméra.

Prise et affichage de captures d’écran

  1. Ajustez la position du modèle et de la vue si nécessaire.
  2. Cliquez sur dans le panneau latéral du Trimble Connect Visualizer.

Le Trimble Connect Visualizer prend une capture d’écran de la vue en cours du modèle rendu. Les captures d'écran sont enregistrées dans le dossier C:\Users\<username>\Pictures\TrimbleConnectVisualizer.

Pour ouvrir le dossier C:\Users\<username>\Pictures\TrimbleConnectVisualizer et afficher les captures d’écran que vous avez prises, cliquez sur dans le panneau latéral de Trimble Connect Visualizer.

Création d'animations

Vous pouvez combiner différentes vues du modèle rendu pour créer des animations qui affichent le modèle sous différents angles. Procédez comme suit :

  1. Cliquez sur dans le panneau latéral du Trimble Connect Visualizer.
  2. Suivez l’une des procédures ci-dessous :
    Pour Procéder comme suit

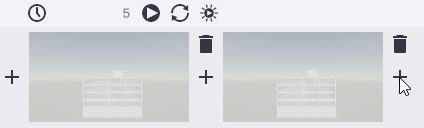

    Ajouter une vue

    1. Déplacez le modèle pour obtenir la vue que vous souhaitez utiliser.

    2. Cliquez sur + dans la barre d’outils sous la vue.

    Répétez les étapes a et b pour créer toutes les vues nécessaires.

    Notez que lorsque vous avez ajouté plusieurs vues, vous devez cliquer sur + sur le côté droit de la vue après laquelle vous souhaitez ajouter la nouvelle vue. De même, cliquez sur + ou sur le côté gauche de la vue avant laquelle vous souhaitez ajouter la nouvelle vue.

    Supprimer une vue de l’animation
    • Cliquez sur le bouton Supprimer à côté d’une vue.

    Définir l’intervalle entre les vues

    Le temps entre les vues détermine la vitesse de l’animation.

    • Saisissez le délai souhaité en secondes dans la zone située sous le modèle rendu ().

    Lire ou arrêter l’animation
    • Pour lancer l’animation, cliquez sur dans la barre d’outils sous le modèle rendu.
    • Pour arrêter l’animation et revenir à la première vue, cliquez sur .

    Lire l’animation en continu

    Vous pouvez choisir de lire l’animation en boucle, sans arrêt.

    1. Cliquez sur dans la barre d’outils sous le modèle rendu.
    2. Pour lancer l’animation, cliquez sur .

    Geler la position du soleil dans l’animation

    Dans chaque vue que vous créez, le soleil se trouve à une position différente. Les animations peuvent paraître étranges si le soleil bouge, il peut donc s’avérer utile de geler la position du soleil.

    • Cliquez sur dans la barre d’outils sous le modèle rendu.
  3. Pour enregistrer l’animation, utilisez un enregistreur d’écran, tel que l’enregistreur d’écran gratuit intégré dans Windows 10.

    Vous pouvez obtenir des informations supplémentaires ici.

Retour à la vue initiale du modèle

Cliquez sur dans le panneau latéral du Trimble Connect Visualizer.

Le modèle retourne à la vue qui était ouverte au démarrage du Trimble Connect Visualizer.

Activation et désactivation du mode plein écran

Cliquez sur dans le panneau latéral de Trimble Connect Visualizer pour passer en mode plein écran.

Cliquez sur pour quitter le mode plein écran.

Afficher ou masquer le panneau latéral du Visualiseur Trimble Connect

Cliquez sur dans la partie inférieure du panneau latéral du Trimble Connect Visualizer.

Utilisation de Trimble Connect Visualizer en mode VR

Le mode VR de Trimble Connect Visualizer vous permet de passer facilement en mode de réalité virtuelle. En mode VR, vous pouvez effectuer un déplacement à l’aide du clavier ou d'une manette Xbox One connectée à votre ordinateur. Notez que le déplacement en mode VR imite la vitesse de marche ou de course.

Le mode VR utilise l'API OpenVR. Pour cette raison, l’utilisation du mode VR dans Trimble Connect Visualizer comporte certains prérequis :

  • Un périphérique VR compatible avec OpenVR doit être connecté à votre ordinateur et configuré selon les instructions du fournisseur de matériel. Entre autres, les périphériques HTC Vive, Oculus, Windows MR et VarjoVR sont compatibles avec OpenVR.

    Notez que le mode VR de Trimble Connect Visualizer est plus lourd à afficher que le mode 3D normal. Vérifiez les spécifications techniques du périphérique pour voir si ce dernier a une capacité suffisante pour travailler en mode VR dans Trimble Connect Visualizer. Pour plus d’informations, contactez le fournisseur de votre périphérique.

  • Steam et SteamVR doivent être téléchargés et installés sur votre ordinateur :

    1. Téléchargez Steam et installez-le sur votre ordinateur.

    2. Créez un compte Steam et connectez-vous à Steam.

    3. Téléchargez le package SteamVR sur votre ordinateur.

    4. Démarrez SteamVR et configurez-le.

    Vous n'avez pas besoin d'être connecté à Steam pour utiliser le mode VR dans Trimble Connect Visualizer. Il suffit de configurer Steam une fois, puis de vous connecter occasionnellement pour les mises à jour.

  1. Cliquez sur dans le panneau latéral du Trimble Connect Visualizer.

    Si l’icône mode VR () n’est pas visible, votre ordinateur ne satisfait pas les exigences du mode VR.

  2. Déplacez-vous dans le mode VR selon vos besoins.

    Pour passer en mode VR avec

    Procéder comme suit

    Votre clavier
    Les commandes du clavier sont les mêmes que dans le mode 3D normal :

    • Pour avancer, appuyez sur la touche W.

    • Pour reculer, appuyez sur la touche S.

    • Pour vous déplacer vers la gauche, appuyez sur la touche A.

    • Pour vous déplacer vers la droite, appuyez sur la touche D.

    • Pour monter et descendre, appuyez sur les touches Q et E.

    • Pour pivoter autour de l’axe vertical global, appuyez sur les touches X et Z.

    • Pour vous déplacer en courant, maintenez la touche Maj enfoncée.

    La manette Xbox One

    Lorsqu'une manette Xbox One est connectée à votre ordinateur par Bluetooth, utilisez les commandes suivantes :

    • Pour déplacer la visionneuse par rapport à la direction de la vue, utilisez la manette gauche.

    • Pour pivoter autour de l’axe vertical global, utilisez la manette droite.

    • Pour monter et descendre, utilisez les gâchettes gauche et droite.

    • Pour vous déplacer en courant, maintenez la manette de gauche enfoncée.
  3. Pour revenir en mode 3D, cliquez à nouveau sur .
