Accrochage dans des directions orthogonales
Vous pouvez accrocher des points orthogonaux dans les modèles et les dessins à l'aide de l'outil Orthogonal. Si vous créez des objets qui nécessitent de sélectionner plusieurs points, vous pouvez les accrocher dans des directions orthogonales en fonction de deux points précédemment sélectionnés.
Remarque :
L'outil Orthogonal a la priorité la plus faible parmi les points d'accrochage.
Même si vous avez activé l'outil Orthogonal, et que Tekla Structures détecte un point d'accrochage possible autre que le point orthogonal, Tekla Structures utilise le point d'accrochage trouvé à la place du point d'accrochage orthogonal. Si aucun autre point d’accrochage n’est trouvé, Tekla Structures utilise le point d’accrochage orthogonal.
Activation de l’outil Orthogonal
Avant de pouvoir accrocher des directions orthogonales, vérifiez que l'outil Orthogonal est actif. La lettre O dans la barre d'état en bas de la fenêtre principale de Tekla Structures indique que Orthogonal est actif.
Si Orthogonal n’est pas actif
-
Appuyez sur O pour l’activer
-
Vous pouvez également cliquer sur et cocher la case Orthogonal.
Accrochage sur des points orthogonaux
Utilisez l'outil Orthogonal pour accrocher le point orthogonal le plus proche dans le plan (0, 45, 90, 135, 180 degrés, etc.). Le pointeur de la souris accroche automatiquement les positions à distances régulières dans la direction donnée. Cette fonctionnalité est utile si vous souhaitez placer des repères à des emplacements précis d'un dessin par exemple.
-
Exécutez une commande qui nécessite la sélection de points.
Par exemple, commencez par créer une poutre. Tekla Structures affiche un symbole d'angle pour indiquer la direction de l'accrochage.
La précision de l'accrochage dépend du niveau de zoom en cours.
L'intervalle d'angle dépend des paramètres de la boîte de dialogue Paramètres d'accrochage du modèle.
-
Cliquez sur le bouton gauche de la souris pour confirmer la position d'accrochage.
Tekla Structures crée l'objet. Par exemple :
Accrochage en direction orthogonale par rapports aux points sélectionnés précédemment
Lorsque vous créez des objets nécessitant la sélection de plusieurs points, par exemple lorsque vous créez une polypoutre ou un plat par contour, vous pouvez utiliser l'accrochage dans les directions orthogonales par rapport aux points sélectionnés précédemment. Cette fonctionnalité est utile, par exemple, si vous devez créer une dalle rectangulaire dans le plan de vue, mais qui ne se trouve pas le long des axes x et y.
-
Déplacez le pointeur de la souris au sein du modèle pour visualiser le symbole d'angle.

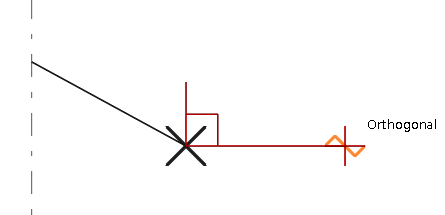

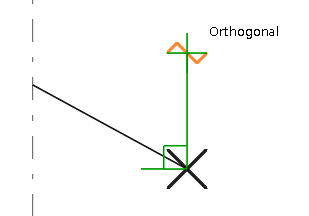

Lorsque l’accrochage est orthogonal à un axe du plan de travail, la couleur du symbole d’angle suit la couleur de l’axe du plan de travail : rouge pour l’axe x, vert pour l’axe y et bleu pour l’axe z.

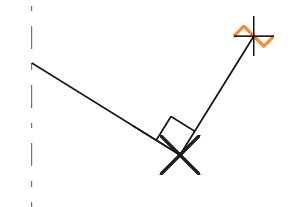

En cas d'accrochage orthogonal à des points précédents, le symbole d'angle est noir.
-
Sélectionnez le reste des points.

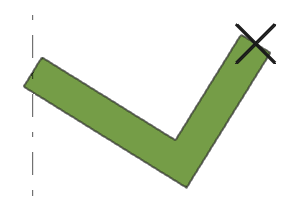

Tekla Structures crée l'objet. Par exemple :
Paramètres de l’outil Orthogonal
Utilisez les paramètres de la boîte de dialogue Paramètres d'accrochage pour définir l'intervalle d'angle pour Orthogonal. Utilisez l'option Intervalle ou Personnalisés.
La valeur de l'intervalle d'angle par défaut est de 90 degrés.
