Personnalisation du catalogue de profils original
Le catalogue de profils original contient des informations sur les profils, leurs règles et leurs types ainsi que les propriétés d’analyse et de conception des profils. Les profils sont affichés dans une arborescence, regroupés en fonction des règles.
Par défaut, le catalogue de profils contient des profils standard spécifiques à l'environnement et des profils paramétriques génériques. Vous pouvez ajouter, modifier, importer, exporter et supprimer des profils.
Vous pouvez définir vos propres profils définis par l'utilisateur, qui peuvent être paramétriques ou fixes. Utilisez le catalogue de profils pour créer de nouveaux profils fixes, à partir de zéro ou bien en copiant un profil existant. Utilisez l'éditeur d'épures ou les fichiers .clb pour créer de nouveaux profils paramétriques.
Tekla Structures stocke les informations du catalogue de profils dans le fichier profdb.bin.
Réactivation du catalogue de profils original
Si vous souhaitez continuer à utiliser le catalogue de profils original dans un environnement où le nouveau catalogue de profils est activé, vous devez réactiver le catalogue de profils original.
Pour utiliser le catalogue de profils original, ajoutez set XS_USE_OLD_PROFILE_CATALOG=true dans l’un des fichiers suivants :
-
Fichier env_global_default.ini dans le répertoire Environments\common
-
Fichier env_<EnvironmentName>_environment.ini dans un répertoire d’environnement spécifique.
Conseil : Pour utiliser le catalogue de profils original sans l’activer, vous pouvez l’ouvrir à partir de Démarrage rapide.
Boutons importants du catalogue de profils
Lorsque vous manipulez les profils, tenez compte de l'utilisation des boutons suivants dans la boîte de dialogue Modifier catalogue profils :
|
Bouton |
Description |
|---|---|
|
|
Enregistre les modifications apportées à un profil unique dans la mémoire de l'ordinateur jusqu'à ce que vous cliquiez sur OK. |
|
|
Enregistre les modifications dans le répertoire modèle. Tekla Structures enregistre le catalogue modifié sur le disque dur lorsque vous cliquez sur OK pour fermer la boîte de dialogue, puis sur OK dans la boîte de dialogue Confirmation enregistrement. |
|
|
Ferme la boîte de dialogue Modifier catalogue profils sans enregistrer les modifications. Notez que toutes les modifications apportées au catalogue sont perdues si vous cliquez sur Mettre à jour, car ces modifications n'ont pas été enregistrées sur le disque dur. Les modifications apportées au catalogue sont visibles pendant une session, car le catalogue utilise la mémoire de l'ordinateur. Au prochain démarrage de Tekla Structures, les données précédentes sont restaurées à partir du disque dur. |
Tekla Structures stocke les informations des profils fixes dans le fichier profdb.bin. Lorsque vous ouvrez un modèle pour la première fois, Tekla Structures lit les données du disque dur et les enregistre dans la mémoire de l'ordinateur.
Lorsque vous sélectionnez un profil, Tekla Structures lit les données à partir de la mémoire de l'ordinateur et les affiche dans la boîte de dialogue Modifier catalogue profils. Cette méthode est plus rapide que d'accéder aux données à partir du disque dur.
Comment les profils sont regroupés
Dans le catalogue de profils, les profils apparaissent dans une arborescence et sont regroupés selon des règles
, telles que le type (profils I par exemple) et le sous-type de profil (HEA par exemple). Pour changer la façon dont les profils sont regroupés dans l'arborescence de profils, vous devez modifier les règles.
L'ordre dans lequel vous créez les règles n'a pas d'importance, seul l'emplacement des règles dans l'arborescence des profils est pris en compte.
Tekla Structures lit les règles de haut en bas dans l'arborescence des profils. Les profils figurent dans le groupe le plus élevé quand ils répondent aux critères définis dans la règle. Par exemple, une règle qui collecte Tous les profils remplace toutes les règles qui sont inférieures à elle dans l'arborescence des profils.
Ajout d'une règle au catalogue de profils
Modification d'une règle dans le catalogue de profils
Dans l'arborescence des profils, les profils sont répertoriés dans l'ordre alphabétique et les règles, dans l'ordre que vous spécifiez. Pour modifier l'ordre dans lequel les règles apparaissent, utilisez les commandes Monter et Descendre.
Conseil :
Pour supprimer une règle, cliquez avec le bouton droit de la souris sur une règle existante et sélectionnez Supprimer critère.
Voir aussi
Ajout d'attributs utilisateur à des profils
Vous pouvez ajouter vos propres attributs à des profils. Vous pouvez, par exemple, spécifier l'épaisseur de la couche de peinture, définir La taille maximale des granulats du béton, trier différents types de profil par matériau ou créer des alias de profil afin de convertir des profils du système impérial vers le système métrique.
Exemple : Ajout d'un attribut utilisateur à un profil et utilisation de cet attribut dans une règle
Vous pouvez ajouter vos propres attributs et leurs valeurs à des profils. Les attributs utilisateur peuvent être ensuite utilisés pour filtrer les profils, par exemple.
Cet exemple indique comment ajouter un attribut utilisateur pour la règle pour les profils I.
-
Dans le menu Fichier, cliquez sur pour ouvrir la boîte de dialogue Modifier catalogue profils.
-
Dans l'onglet Attributs utilisateur, cliquez sur Définitions.
La boîte de dialogue Modifier propriétés profils apparaît.
-

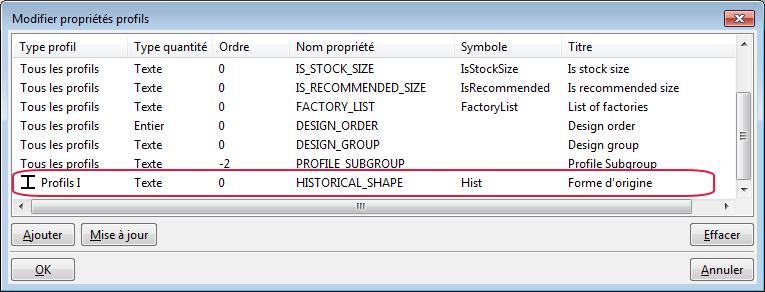

Cliquez sur ajouter pour ajouter une nouvelle ligne, puis sélectionnez la ligne et modifiez les propriétés comme suit :
-
Définissez Type profil sur Profils I.
-
Définissez Type quantité sur Chaîne.
-
Définissez le Nom de propriété sur HISTORICAL_PROFILE.
-
Définissez le Symbole sur Hist.
-
Définissez Titre sur Profil d'origine.
-
-
Cliquez sur Mise à jour, puis sur OK.
-
Dans l’arborescence des profils, sélectionnez Profils I, puis sélectionnez HEA.
-
Cliquez avec le bouton droit de la souris et sélectionnez Ajouter critère niveau suivant.
-
Dans la boîte de dialogue Règles gestionnaire profils, définissez les propriétés de règle comme suit :
-
Définissez Nom règle sur Formes d'origine.
-
Dans Type profil, décochez Tous les profils et cochez Profils I.
-
Entrez HEA* dans le champ Texte filtre nom.
-
Définissez Attribut utilisateur sur HISTORICAL_PROFILE et Egale, et entrez Oui dans la zone en regard des deux autres zones.
-
-
Cliquez sur OK.
Profils d'origine apparaît dans l'arborescence des profils.
-
Sélectionnez le profil d'origine requis, comme HEA120, dans l’arborescence des profils.
-
Dans l'onglet Attributs utilisateur, passez le champ Valeur du Profil d'origine à Oui.
-
Cliquez sur Mise à Jour.
-
Cliquez sur OK pour fermer la boîte de dialogue Modifier catalogue profils.
-
Cliquez sur OK dans la boîte de dialogue Confirmation enregistrement pour enregistrer les modifications.
La prochaine fois que vous ouvrirez le Catalogue de profils, les profils apparaîtront sous Profils d'origine dans l'arborescence des profils.
Association de types de profil à un matériau spécifique
Vous pouvez définir quels profils peuvent être utilisés pour les pièces en acier, les pièces en béton ou les deux. Le type de profil associé affecte les types de profil visibles dans la boîte de dialogue Sélectionner profil lorsque vous modifiez le matériau d'une pièce.
-

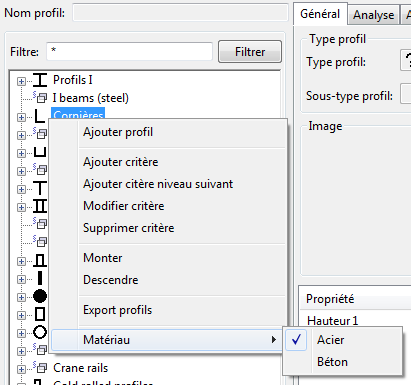

Pour associer les profils à l'acier, cliquez avec le bouton droit de la souris et sélectionnez .
Si l'option Acier est cochée, c'est que les profils peuvent être utilisés pour les pièces en acier.
Voir aussi
Suppression d'un profil du catalogue de profils
- Dans le menu Fichier, cliquez sur pour ouvrir la boîte de dialogue Modifier catalogue profils.
- Sélectionnez le profil à supprimer.
- Cliquez avec le bouton droit de la souris et sélectionnez Supprimer profil.
- Cliquez sur OK pour fermer la boîte de dialogue Modifier catalogue profils.
- Cliquez sur OK dans la boîte de dialogue Confirmation enregistrement pour enregistrer les modifications.
Tekla Structures continue d'afficher les pièces qui utilisent les profils supprimés dans les vues de modèle jusqu'à ce que vous modifiiez les pièces ou rouvriez le modèle. Ensuite, les pièces qui ont des profils qui ne sont pas disponibles dans le catalogue de profils, apparaissent sous forme de barres sans profil.
Si le profil supprimé utilisait une définition de section personnalisée, supprimez-la séparément pour supprimer la section de votre modèle.
