Vous pouvez mesurer des distances horizontales, verticales et définies par l'utilisateur dans le modèle. Toutes les mesures sont temporaires et apparaissent dans la fenêtre de visualisation du modèle jusqu'à ce que vous mettiez à jour ou redessiniez la fenêtre.

1. Appuyez sur Ctrl+P pour passer en vue en plan.
2. Dans l'onglet Edition, cliquez sur Mesure et sélectionnez l'une des commandes suivantes :

   • Distance

     Cette commande mesure la distance entre deux points quelconques. Utilisez cette commande pour mesurer des distances biaises ou alignées. Par défaut, les résultats contiennent la distance et les coordonnées.

   • Distance horizontale

     Cette commande mesure la distance entre deux points dans le sens de l'axe x du plan de vue.

   • Distance verticale

     Cette commande mesure la distance entre deux points dans le sens de l'axe y du plan de vue.

3. Sélectionnez l'origine.
4. Sélectionnez l’extrémité.
5. Sélectionnez un point pour indiquer de quel côté de la ligne de cotation vous souhaitez afficher la valeur de la mesure.

   La mesure apparaît dans le modèle. Elle ne peut pas être déplacée dans le modèle.

6. Pour supprimer les mesures, actualisez la fenêtre de visualisation en cliquant avec le bouton droit de la souris sur la vue et en sélectionnant Mise à jour de la fenêtre.

Vous pouvez mesurer des angles dans le modèle. Toutes les mesures sont temporaires et apparaissent dans la fenêtre de visualisation du modèle jusqu'à ce que vous mettiez à jour ou redessiniez la fenêtre.

1. Dans l'onglet Edition, cliquez sur Mesure > Angle.
2. Sélectionnez le centre.
3. Sélectionnez l'origine.
4. Sélectionnez l’extrémité.

   La mesure apparaît dans le modèle. Elle ne peut pas être déplacée dans le modèle.

5. Pour supprimer les mesures, actualisez la fenêtre de visualisation en cliquant avec le bouton droit de la souris sur la vue et en sélectionnant Mise à jour de la fenêtre.

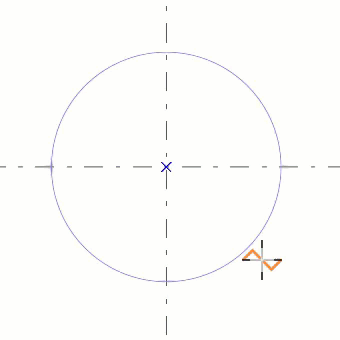

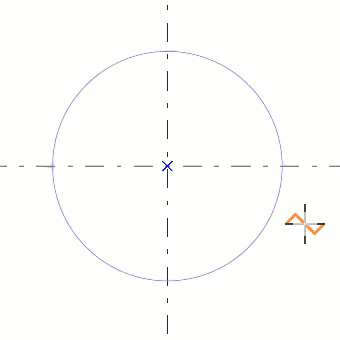

Vous pouvez mesurer le rayon et la longueur d’un arc dans le modèle. Toutes les mesures sont temporaires et apparaissent dans la fenêtre de visualisation du modèle jusqu'à ce que vous mettiez à jour ou redessiniez la fenêtre.

1. Dans l'onglet Edition, cliquez sur Mesure > Arc.
2. Sélectionnez l'origine.
3. Sélectionnez le point central.

   Il peut s’agir de n’importe quel point de l’arc entre l’origine et l’extrémité.

4. Sélectionnez l’extrémité.



   (1) Origine

   (2) Point central

   (3) Point d'extrémité



   (4) Rayon de l’arc

   (5) Longueur de l'arc

   Les mesures apparaissent dans le modèle. Elles ne peuvent pas être déplacées dans le modèle.

5. Pour supprimer les mesures, actualisez la fenêtre de visualisation en cliquant avec le bouton droit de la souris sur la vue et en sélectionnant Mise à jour de la fenêtre.

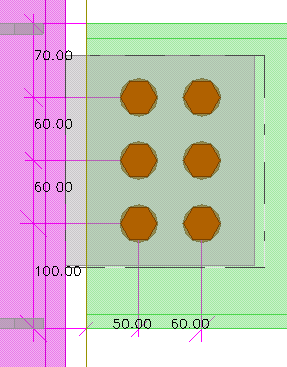

Vous pouvez mesurer les distances entre les boulons d'un groupe de boulons. Tekla Structures vous indique aussi la distance des bords entre les boulons et une pièce sélectionnée. Toutes les mesures sont temporaires et apparaissent dans la fenêtre de visualisation du modèle jusqu'à ce que vous mettiez à jour ou redessiniez la fenêtre.

1. Dans l'onglet Edition, cliquez sur Mesure > Ecartement des boulons.
2. Sélectionnez un groupe de boulons.
3. Sélectionnez une pièce.

   Les mesures apparaissent dans le modèle. Elles ne peuvent pas être déplacées dans le modèle.



4. Pour supprimer les mesures, actualisez la fenêtre de visualisation en cliquant avec le bouton droit de la souris sur la vue et en sélectionnant Mise à jour de la fenêtre.
