Import de formes dans Tekla Structures

Vous pouvez importer les types de fichiers de forme suivants :

dgn
dwg
dxf
ifc
ifcXML
ifcZIP
iges
igs
shapecatalog
skp
step
stp
tsc

Lorsque vous importez une forme dans catalogue de formes, Tekla Structures crée deux fichiers : un fichier .xml pour les attributs de forme, tels que le nom et le GUID, et un fichier .tez pour les propriétés géométriques, telles que les coordonnées. Les fichiers sont enregistrés dans le répertoire du modèle courant dans les sous-répertoires \Shapes et \ShapeGeometries.

Le nom de forme qui s’affiche dans le catalogue de formes est déterminé comme suit :

Si vous importez un fichier .tsc ou .shapecatalog, le nom de la forme est lu à partir du fichier importé.
Si vous importez d’autres types de fichiers, le nom de la forme correspond au nom du fichier importé.

Conseil :

Vous pouvez également télécharger des formes à partir de Tekla Warehouse ou créer des formes à l'aide de la géométrie existante dans les modèles Tekla Structures.

Importer les formes

Lorsque vous utilisez d'autres logiciels de modélisation pour modéliser les formes que vous souhaitez importer dans Tekla Structures, nous vous recommandons de positionner les pièces à l'origine et de les orienter selon l'axe des x.

À partir des modèles Tekla Structures, vous pouvez également importer des groupes de catalogues de formes avec les formes en tant que fichiers .shapecatalog ou sans les formes en tant que fichiers .ShapeCatalog.Groups.xml.

Ouvrez le modèle vers lequel vous souhaitez importer des formes ou des groupes de catalogues de formes.
Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Pour importer des formes sans la structure de groupe dans un groupe ou un sous-groupe spécifique dans le catalogue de formes, sélectionnez le groupe ou le sous-groupe dans la partie gauche de la boîte de dialogue.

Si vous ne sélectionnez pas de groupe, Tekla Structures importe les formes dans le groupe Dégroupé.
Cliquez sur Import.
Dans la boîte de dialogue Importer les définitions de forme, accédez au répertoire contenant les fichiers à importer, sélectionnez les fichiers, puis cliquez sur Ouvrir.

Tekla Structures vérifie s'il existe des doublons dans les formes dans les fichiers d'import par rapport au catalogue de formes existant.

Dans la boîte de dialogue Import, vous pouvez voir leStatut de chaque forme importée, notamment Nouvelle définition de forme ou Le nom de forme existe déjà. Si une forme a déjà été utilisée dans le modèle, vous pouvez également voir les Instances de la forme.
Si des formes possédant le même nom et le même GUID que les formes importées existent déjà dans le catalogue de formes, remplacez ou conservez les formes existantes. Dans la boîte de dialogue Importer :
- Sélectionnez Remplacer pour chaque forme existante que vous souhaitez remplacer par une nouvelle forme importée.
- Désélectionnez Remplacer pour chaque forme existante que vous souhaitez conserver non modifiée.
Cliquez sur Import dans la boîte de dialogue Import.

L'import d'un fichier de taille importante peut durer plusieurs minutes.
Cliquez sur OK pour terminer l’import.

Les groupes contenant des formes nouvelles ou des formes modifiées sont repérés à l’aide de sur le côté gauche de la boîte de dialogue Catalogue de formes. Les lignes de forme nouvelle ou modifiée sont mises en évidence en jaune dans la liste des formes.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

L'import de forme peut avoir trois résultats :

Tekla Structures importe la forme en tant que solide. Toutes les opérations solides sont disponibles.
Tekla Structures importe la forme en tant que forme non solide. Une forme non solide signifie que la forme présente un contour non fermé. Par exemple, elle a des trous, ou il lui manque une face ou une arête.
L'import a échoué. L’import peut échouer pour plusieurs raisons, notamment si la forme est très complexe ou n’a pas de volume. Il peut également exister une différence de tolérance entre Tekla Structures et le logiciel d'origine utilisé pour créer la forme. Pour savoir pourquoi l'import a échoué, vérifiez l'historique de la session en accédant au menu Fichier > Logs > Historique de la session.

La colonne Solidité du catalogue de formes indique si une forme est solide ou non solide.

Exemple : Importer une forme depuis SketchUp Pro

Cet exemple montre comment importer une forme 3D solide de TrimbleSketchUp Pro vers un modèle Tekla Structures.

Créez un modèle vide dans SketchUp Pro.

Supprimez toutes les entités supplémentaires, telles que la personne par défaut dans la zone de dessin.
Créez un groupe.

Bien que Tekla Structures prenne en charge l'import d'entités individuelles séparées, nous vous recommandons de créer un groupe d'entités ou un composant dans SketchUp.

Tous les groupes et les composants de SketchUp doivent former des solides. Sélectionnez le groupe ou le composant et ouvrez Informations sur l'entité pour vérifier que la sélection est solide. Les solides de SketchUp ont un volume. Si aucun volume n'est répertorié, la sélection n'est pas solide.
Sélectionnez le groupe et cliquez sur Outils... Solides... > Union pour transformer le groupe en union solide.

Votre groupe devient un volume solide unique : un solide.

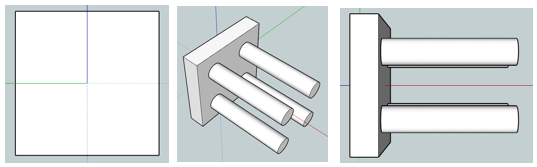

Placez le solide dans SketchUp de sorte qu'il se trouve le long de l'axe x positif (rouge), et au milieu sur les axes y (vert) et z (bleu). Dans Tekla Structures, les poignées de pièce jaune et magenta s'alignent avec l'axe x utilisé dans SketchUp.

La position et la rotation du solide dans SketchUp sont importants, car ils déterminent comment un élément est inséré et placé dans Tekla Structures. Un positionnement différent dans SketchUp provoque un décalage dans Tekla Structures.
Enregistrez le fichier SketchUp.
Dans votre modèle Tekla Structures, ouvrez la boîte de dialogue Catalogue de formes et cliquez sur Import.
Sélectionnez le fichier SketchUp.
Cliquez sur Importer.

Tekla Structures importe la forme dans le Catalogue de formes et vous pouvez l'utiliser pour définir la forme d'un article ou d'un article en béton.
