Exemple : Utilisation des repères de famille

Dans cet exemple, les quatre poutres suivantes possèdent le préfixe de série de repères B et le numéro de début 1. Les pièces ont le même profil principal et chaque paire fait la même longueur, mais les trous diffèrent.

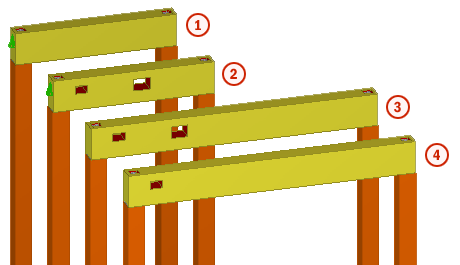

	(1) Repère d'assemblage : B/1 (2) Repère d'assemblage : B/2 (3) Repère d'assemblage : B/3 (4) Repère d'assemblage : B/4

Nous utilisons les paramètres de repérage par famille suivants :

Repérage par famille pour les séries : ajoutez la série B/1
Comparer: sélectionnez les options Profil pièce principale et Longueur hors-tout

Tekla Structures divise les poutres en deux familles en utilisant les critères de repérage par famille donnés. Toutes les poutres ont le même profil, mais chaque paire à une longueur différente. Au sein de ces deux familles, les poutres obtiennent des qualifiants différents, car leurs trous diffèrent.

La première poutre obtient le repère d'assemblage B/1-1
La deuxième poutre obtient le repère d'assemblage B/1-2
La troisième poutre obtient le repère d'assemblage B/2-1
La quatrième poutre obtient le repère d'assemblage B/2-2
