Exemple : Création d'un profil en C symétrique par épure

Cet exemple illustre la création d'un profil par épure à l'aide de variables.

Une fois les tâches terminées, vous disposez d'un profil en C symétrique avec les cotes suivantes : b1 = b2 et h2 = h3. Lorsque vous utilisez le profil dans le modèle, vous pouvez modifier les cotes suivantes :

  • Largeur (b1)

  • Hauteur totale (h1)

  • Hauteur (h2)

  • Epaisseur (P1)

  • chanfreins (P2)

Exemple : Réalisation de l'épure d'un profil en C

Commencez par réaliser l'épure du contour du profil.

  1. Ouvrez l'éditeur d'épures.
  2. Utilisez la commande Polyligne épure pour créer un profil en C brut.

    A ce stade, le profil n'est pas encore symétrique et ne présente pas les bonnes cotes.

  3. Redressez les lignes à l'aide des commandes Contrainte horizontale et Contrainte verticale .

  4. Enregistrez le profil sous le nom CSHAPE.

Exemple : Ajout de cotes au profil par épure

Une fois l'épure du contour du profil réalisée, continuez en ajoutant des dimensions.

  1. Utilisez la commande Esquisser une cote horizontale pour créer les distances b1 et b2.

  2. Utilisez la commande Esquisser une cote verticale pour créer les distances h1, h2 et h3.

  3. Dans la boîte de dialogue Variables, indiquez les valeurs suivantes pour les distances.

    Nom

    Formule

    Valeur

    Type valeur

    Type variable

    Visibilité

    Invite boîte de dialogue

    b1

    150.00

    150.00

    Longueur

    Distance

    Afficher

    Largeur

    b2

    =b1

    150.00

    Longueur

    Distance

    Cacher

    Largeur

    h1

    300.00

    300.00

    Longueur

    Distance

    Afficher

    Hauteur

    h2

    70.00

    70.00

    Longueur

    Distance

    Afficher

    Hauteur

    h3

    =h2

    70.00

    Longueur

    Distance

    Cacher

    Hauteur

  4. Vérifiez que l'option Visibilité est définie sur Afficher pour les distances b1, h1 et h2.
  5. Enregistrez le profil par épure.

Exemple : Définition de l'épaisseur de l'épure

Après avoir ajouté des dimensions au profil par épure, continuez en définissant l'épaisseur de l'épure.

  1. Dans la boîte de dialogue Variables :
    1. Cliquez sur Ajouter pour ajouter une variable de paramètre (P1).
    2. Dans la colonne Formule, entrez 20.00.
    3. Dans la colonne Visibilité, sélectionnez Afficher.
    4. Dans la colonne Invite boîte de dialogue, entrez Epaisseur.

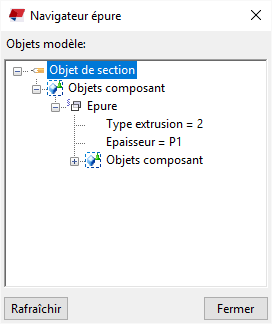

  2. Dans Navigateur épure, définissez l'épaisseur à l'aide de la variable de paramètre P1.
    1. Cliquez avec le bouton droit de la souris sur Epaisseur, sélectionnez Ajouter équation, puis entrez =P1.
    2. Cliquez avec le bouton droit de la souris sur Type extrusion, sélectionnez Ajouter équation, puis entrez =2 afin que l'épure soit extrudée à l'intérieur de la polyligne.

  3. Enregistrez le profil par épure.

Exemple : Modification des chanfreins du profil par épure

Après avoir défini l'épaisseur de l'épure, continuez en modifiant les chanfreins du profil par épure.

  1. Dans l'éditeur d'épures, procédez comme suit :
    1. Double-cliquez sur un symbole de chanfrein .
    2. Dans la boîte de dialogue Propriétés chanfrein, modifiez le type de chanfrein sur Ligne , puis cliquez sur Modifier.
    3. Répétez les étapes 1a-b pour tous les chanfreins.
  2. Dans la boîte de dialogue Variables :
    1. Cliquez sur Ajouter pour ajouter une variable de paramètre (P2).
    2. Dans la zone Formule, saisissez 10.00.
    3. Dans la zone Visibilité, sélectionnez Afficher.
    4. Dans la zone Invite boîte de dialogue, saisissez Chanfrein.
  3. Dans la boîte de dialogue Navigateur épure, procédez comme suit :
    1. Double-cliquez sur Contrainte de chanfrein pour ouvrir les propriétés de chanfrein.
    2. Cliquez avec le bouton droit de la souris sur Chanfrein X, sélectionnez Ajouter équation, puis entrez =P2.
    3. Indiquez la même valeur pour Chanfrein Y.
    4. Répétez les étapes 4a-c pour tous les chanfreins.

  4. Enregistrez le profil par épure.

Exemple : Utilisation du profil par épure dans un modèle

Votre profil par épure est à présent terminé et vous pouvez l'utiliser dans un modèle.

  1. Double-cliquez sur une pièce pour ouvrir les propriétés de pièce dans le panneau des propriétés.
  2. cliquez sur le bouton ... à côté de la zone Profil.

    La boîte de dialogue Sélectionner profil s'affiche.

  3. Ouvrez la branche Autres à l'extrémité de l'arborescence des profils, puis sélectionnez le profil CSHAPE.

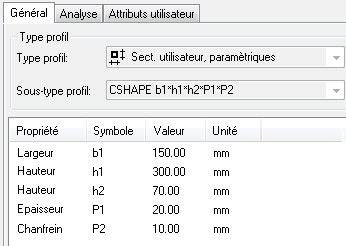

  4. Si nécessaire, modifiez les dimensions du profil dans l'onglet Général.

  5. Cliquez sur OK pour appliquer les modifications.
  6. Sélectionnez des points pour placer la pièce dans le modèle.
