Définition des plans de positionnement pour un profil par épure
Lors de la création d'une épure de profil, vous pouvez définir des plans de positionnement. Les plans de positionnement vous permettent de déterminer les plans utilisés Tekla Structures pour positionner les pièces et les composants.
Avant de commencer
Avant de commencer, ajoutez des cotes au profil par épure.
Plans de positionnement de pièce
Les plans de positionnement de pièce permettent de déterminer la façon dont Tekla Structures positionne les pièces présentant un profil par épure.
Ces plans sont utilisés pour les paramètres Dans le plan et En profondeur pour les pièces, ainsi que pour le placement des composants personnalisés liés à des plans limites.

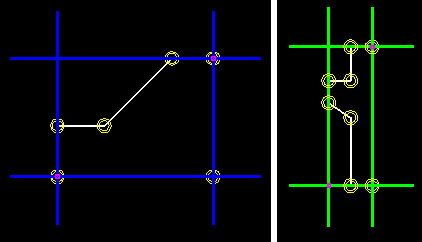

Les plans de position de pièce sont affichés en bleu :
Les options Gauche et Droite du paramètre Dans le plan sont définies en fonction des plans bleus verticaux et l'option Milieu est à mi-chemin entre les deux.
Pour le paramètre En profondeur, les options Face et Derrière sont définies en fonction des plans bleus horizontaux et l'option Milieu est à mi-chemin entre les deux.
Exemple
Vous pouvez définir des plans de positionnement de pièce de manière à ce qu'un profil asymétrique soit positionné en fonction de son âme uniquement. Dans l'exemple suivant, l'option Milieu est illustrée en lignes pointillées grises :
(1) Option Milieu
Plans de positionnement d'attache
Les plans de positionnement de l'attache permettent de déterminer la façon dont Tekla Structures positionne les composants associés à la pièce principale du composant doté d'un profil par épure.
Les plans de positionnement de joint sont affichés en vert :
Exemple
Cette image illustre les plans de positionnement de joint par défaut d'une dalle en double té créée en tant que profil par épure. La ligne verte illustre les plans de positionnement de joint par défaut.
Pour placer des joints en fonction de l'emplacement des fils du double Té, déplacez les plans de positionnement de joint comme illustré ici.
Affichage et masquage des plans de positionnement
Pour afficher ou masquer les plans de positionnement, procédez comme suit :
|
Pour |
Procéder comme suit |
|---|---|
|
Afficher ou masquer les plans de positionnement de pièce |
Cliquez sur |
|
Afficher ou masquer les plans de positionnement de joint |
Cliquez sur |
.
. Déplacement des plans de positionnement
Vous pouvez déplacer les plans de positionnement à l'aide de leurs poignées.
Si vous éloignez les poignées des angles extérieurs du profil par épure, vous devez les relier en ajoutant une cote à chaque poignée. Sinon, le positionnement ne fonctionne pas correctement dans le modèle.
-
Cliquez sur le plan de positionnement pour afficher les poignées.
Les poignées sont affichées en rose. Par défaut les poignées se trouvent au niveau des angles extérieurs du profil par épure.
Par exemple :
Exemple

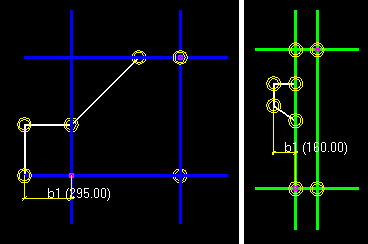

Dans cet exemple, la poignée gauche du plan de positionnement a été liée à l'aide d'une cote horizontale (b1) :
Retour aux plans de positionnement par défaut
Si vous avez déplacé les plans, vous pouvez revenir aux plans de positionnement par défaut d'un profil par épure.
Pour revenir aux plans de positionnement par défaut, procédez comme suit :
|
Pour |
Procéder comme suit |
|---|---|
|
Revenir aux plans de positionnement de pièce par défaut |
|
|
Revenir aux plans de positionnement de joint par défaut |
|
Etapes suivantes ?
Vérifiez ensuite le profil par épure pour vous assurer que les contraintes et les cotes du profil par épure fonctionnent correctement.
