Création d'une semelle filante

Dans l'onglet Béton, cliquez sur Semelle > Semelle filante.
Sélectionnez les points par lesquels la semelle doit passer.
Cliquez sur le bouton central de la souris.

Tekla Structures crée la semelle filante entre les points que vous avez sélectionnés, à l'aide des propriétés Semelle filante du panneau des propriétés. Notez que vous ne pouvez pas créer de semelle filante fermée.
Si vous souhaitez créer des segments courbes, chanfreinez les angles de la semelle.

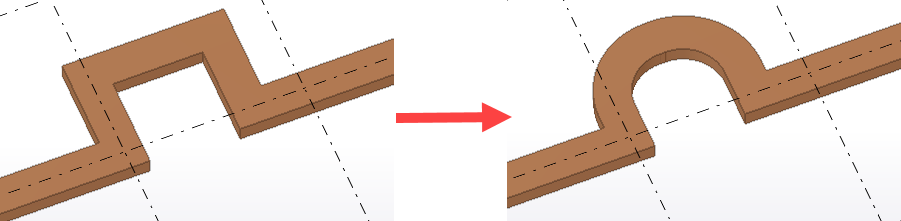

Par exemple :

Vous pouvez également lancer la commande dans le panneau des propriétés.

Vérifiez que vous n'avez rien sélectionné dans le modèle.
Dans le panneau des propriétés, cliquez sur le bouton Liste des types d'objet et sélectionnez Semelle filante dans la liste.

Tekla Structures lance la commande et affiche les propriétés dans le panneau des propriétés.

Modification des propriétés de la semelle filante

Si le panneau des propriétés n'est pas ouvert, double-cliquez sur la semelle filante pour ouvrir les propriétés Semelle filante.
Remplacer les propriétés si nécessaire.
Cliquez sur Modifier.

Propriétés d'une semelle filante

Utilisez les propriétés Semelle filante pour afficher et modifier les propriétés de la semelle filante. Double-cliquez sur la semelle filante pour ouvrir ses propriétés. L'extension du nom de fichier de propriétés d'une semelle filante est *.csf.

Si vous avez personnalisé la propriété, la liste des propriétés peut être différente.


Paramètre	Description
Général
Nom	Nom de la semelle filante défini par l'utilisateur. Le nom peut contenir jusqu’à 61 caractères. Tekla Structures utilise les noms de pièces dans les listes et dans Gestionnaire de documents, ainsi que pour identifier des pièces du même type.
Profil	Profil de la semelle filante.
Matériau	Matériau de la semelle filante.
Finition	Type de finition. La finition peut être définie par l'utilisateur. Elle décrit comment la surface de la pièce a été traitée.
Classe	Permet de grouper les semelles filantes. Par exemple, vous pouvez afficher les pièces de classes différentes dans des couleurs différentes.
Position
Dans le plan	Position de la semelle filante sur le plan de travail par rapport à la ligne de référence de la semelle.
Rotation	Rotation de la semelle filante autour de son axe sur le plan de travail.
En profondeur	Position en profondeur de la semelle filante. La position est toujours perpendiculaire au plan de travail.
Décalages
Dx	Modifiez la longueur de la semelle filante en déplaçant le point d'extrémité de la semelle le long de la ligne de référence.
Dy	Déplacez l'extrémité de la semelle filante perpendiculairement à la ligne de référence de la poutre.
Dz	Déplacez la semelle filante dans la direction z du plan de travail.
Elément béton
Repérage élément béton	Préfixe et numéro de début de l'élément béton pour le repère de l'élément béton.
Elément béton	Indiquez si la semelle filante est préfabriquée ou coulée sur site.
Phase de coulage	Phase de coulage des pièces coulées sur site. Sert à séparer des objets de coulage les uns des autres.
Courbure
Plan	Plan de courbure.
Rayon	Rayon de la semelle filante courbe.
Quantité de segments	Nombre de segments que Tekla Structures utilise pour le dessin d'une semelle filante courbe.
Enrobage béton pour jeux d'armatures
Système de coordonnées	Indiquez si l'épaisseur d’enrobage béton des jeux d’armatures de la pièce est définie dans le système de coordonnées globales, ou dans le système de coordonnées local de la pièce. Les valeurs d’épaisseur d'enrobage globales et locales par défaut sont définies dans la boîte de dialogue Options. Si vous laissez l’option vide, Tekla Structures utilise les valeurs globales.
Dessus, Bas, Côtés, Face , Arrière, Origine, Extrémité	Pour remplacer les valeurs par défaut globales ou locales de la boîte de dialogue Options, définissez l’épaisseur d'enrobage sur chaque face requise de la pièce.
Export IFC
Entité IFC	Pour l'Export IFC, sélectionnez le type d’entité IFC et le sous-type de la pièce. Les sous-types disponibles dépendent de l’entité IFC sélectionnée. Vous pouvez sélectionner le sous-type IFC4 parmi les options prédéfinies, ou vous pouvez sélectionner USERDEFINED et entrer un texte dans Type défini par l’utilisateur (IFC4).
Sous-type (IFC4)
Type défini par l’utilisateur (IFC4)
Plus
Attributs utilisateur	Cliquez sur le bouton Attributs utilisateur pour ouvrir les attributs utilisateur de la pièce. Les attributs utilisateur fournissent des informations supplémentaires sur la pièce.
