Vous pouvez créer des segments de ligne en l'éditeur d'épures sélectionnant des points. Tekla Structures crée automatiquement des contraintes de coïncidence entre les segments de ligne et affiche un symbole de chanfrein à leur intersection.

1. Ouvrez un modèle Tekla Structures.
2. Dans le menu Fichier, cliquez sur Éditeurs > Définir une section avec l'éditeur d'épure.
   Tekla Structures ouvre l'éditeur d'épures, le Navigateur épure et la boîte de dialogue Variables.
3. Cliquez sur le bouton Polyligne épure : .
4. Sélectionnez des points pour créer chaque segment de ligne.
5. Cliquez sur le bouton central de la souris pour créer la polyligne.



Vous pouvez créer un arc dans l'l'éditeur d'épures en sélectionnant trois points.

1. Ouvrez un modèle Tekla Structures.
2. Dans le menu Fichier, cliquez sur Éditeurs > Définir une section avec l'éditeur d'épure.
   Tekla Structures ouvre l'éditeur d'épures, le Navigateur épure et la boîte de dialogue Variables.
3. Cliquez sur le bouton Arc épure : .

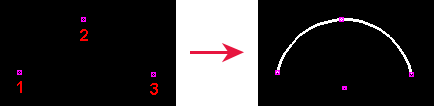

4. Sélectionnez trois points pour définir l'arc.



   Conseil :

   Vous pouvez utiliser l'option avancée XS_​CS_​CHAMFER_​DIVIDE_​ANGLE pour définir le lissage de l'arc.

Vous pouvez créer un cercle dans l'l'éditeur d'épures en sélectionnant deux points.

1. Ouvrez un modèle Tekla Structures.
2. Dans le menu Fichier, cliquez sur Éditeurs > Définir une section avec l'éditeur d'épure.
   Tekla Structures ouvre l'éditeur d'épures, le Navigateur épure et la boîte de dialogue Variables.
3. Cliquez sur le bouton Cercle épure : .
4. Sélectionnez un point pour indiquer le centre du cercle (1).
5. Sélectionnez un point pour indiquer le rayon du cercle (2).
