Commencez par définir la forme et les coordonnées des points du nouveau profil sur une feuille.

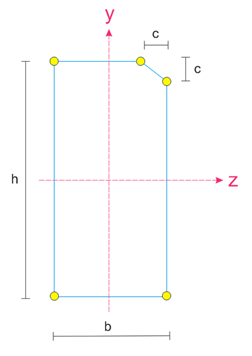

1. Dessinez le profil sur une feuille.
   1. Dessinez le contour de la section.
   2. Ajoutez les angles.
   3. Ajoutez les cotations.
   4. Placez l'intersection des axes de coordonnées y et z au milieu de la section.



2. Définissez le sens des coordonnées y et z.

   Par exemple :

   • axe y positif : haut
   • axe y négatif : bas
   • axe z positif : vers la droite
   • axe z négatif : vers la gauche



3. Définissez les vecteurs y et z.

   Par exemple :

   • y1, y2, y3
   • z1, z2, z3



4. Associez les paires de coordonnées aux points.

   Assignez des paires de vecteurs y-z à chaque point. Commencez par le coin inférieur droit et définissez les points dans le sens inverse des aiguilles d'une montre.

   Par exemple :

   • point 1 : y1 z3
   • point 2 : y2 z3
   • point 3 : y3 z2
   • point 4 : y3 z1
   • point 5 : y1 z1



Après avoir défini la forme et les coordonnées des points du profil, vous pouvez continuer en créant le fichier .clb.

1. Créez un nouveau fichier .clb à l’aide d’un éditeur de texte standard, tel que Bloc-notes de Microsoft.
2. Définissez un nom de bibliothèque à utiliser dans le fichier profitab.inp pour ce profil.

   Par exemple :

   library_id "1Gen"

3. Définissez un nom de section à utiliser dans le fichier profitab.inp pour ce profil.

   Par exemple :

   Section_type
   {
   name "RectChamfer"

4. Définissez les dimensions de la section.

   Par exemple :

   base_attribute
   {
   name "h"
   description "albl_Height"
   type dimension
   default 1000
   }

5. Définissez les coordonnées du profil.

   Les coordonnées doivent être identiques aux vecteurs y et z définis précédemment. Définissez les valeurs par défaut.

   Par exemple :

   expression
   {
     name "y1"
   type y
     default -400
   formula -h/2
   }

6. Définissez la géométrie d'une ou plusieurs faces du profil.

   Par exemple :

   geometry
   {
   name "default"
   face
     {
     index 0
     point 0 y1 z3
     point 0 y2 z4
     point 0 y3 z4
     point 0 y4 z3
     point 0 y4 z2
     point 0 y3 z1
     point 0 y2 z1
     point 0 y1 z1
     }
   face
     {
     index 1
     point 1 y5 z7
     point 1 y6 z8
     point 1 y7 z8
     point 1 y8 z7
     point 1 y8 z6
     point 1 y7 z5
     point 1 y6 z6
     point 1 y5 z6
     }
   }

   Remarque :

   L'index se rapporte au numéro de point : 0 = origine de la poutre, 1 = extrémité de la poutre.

7. Enregistrez le fichier .clb dans le dossier ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil.
8. Ouvrez le fichier components.clb dans un éditeur de texte.
9. Ajoutez votre définition de profil au fichier components.clb en ajoutant la ligne suivante :

   Include ”new_file_name.clb” // give comment

10. Enregistrez le fichier components.clb.

Avant de commencer à utiliser le nouveau profil paramétrique, ajoutez les définitions de profil au fichier profitab.inp.

1. Dans Windows, parcourez le répertoire d’environnement dans ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\ et recherchez le fichier profitab.inp.
2. Copiez le fichier profitab.inp vers un répertoire modèle, projet ou société.
3. Ouvrez le fichier profitab.inp dans un nouvel emplacement avec un éditeur de texte standard, tel que le Bloc-notes de Microsoft.
4. Dans la catégorie appropriée, ajoutez une nouvelle ligne pour la définition de profil.

   Utilisez la syntaxe suivante :

   Prefix
   ! Type ! SO ! Z ! MI ! MA ! G3-NAME ! Z3-NAME !

   Exemple de définition de profil :

   PNL_A
   ! USER ! 0 ! ! 2 ! 3 !1Gen.RectChamfer !h*b-[c]

5. Enregistrez le fichier.

   Le profil est à présent disponible dans le catalogue de profils. Vous pouvez être amené à redémarrer Tekla Structures pour appliquer la modification.
