Vous pouvez créer une image d'un profil que vous avez créé pour illustrer la forme et les cotes de celui-ci. Tekla Structures affiche l'image lorsque vous recherchez des profils par épure dans le catalogue de profils.
L'image doit être au format Windows bitmap (.bmp) et peut être créée dans n'importe quel éditeur d'images, comme Microsoft Paint.
-
Prenez une capture du profil que vous avez dessiné ou dont vous avez réalisé l'épure.
Par exemple, appuyez sur la touche Impression écran (Imp écr) pour effectuer une capture de la totalité de votre écran. Pour réaliser une capture d'une fenêtre active, appuyez sur Alt+Imp écr. La capture est placée dans le presse-papier.
-
Ouvrez la capture dans n'importe quel éditeur d'images et modifiez l’image si nécessaire.
-
Enregistrez l'image au format .bmp dans le dossier ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps.
Pour plus d’informations sur les emplacements des répertoires \bitmaps, voir DAK_BMPPATH.
Le nom du fichier doit correspondre au nom du profil. Par exemple, si le nom d’un profil fixe ou d’un profil par épure est mysketch, l’image doit être nommée mysketch.bmp.
Si le profil a été créé à l’aide d’un fichier .clb, le nom du fichier image doit également inclure l’ID de la bibliothèque qui a été utilisée pour le profil dans le fichier .clb et dans le fichier profitab.inp. Par exemple, si l’ID de la bibliothèque est BuiltUps et le nom de la section est BOXISMC, alors nommez le fichier image BuiltUps.BOXISMC.bmp.
Notez que les noms de profils, les noms de sections et les ID de bibliothèque sont sensibles à la casse.
-
Redémarrez Tekla Structures.

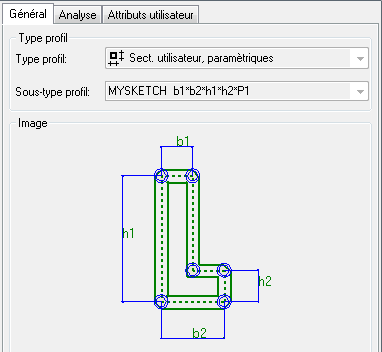

L'image s'affiche désormais dans le catalogue de profils.
