Créer des plans de coupe et des volumes de coupe
Les plans de découpe et les zones de découpe vous permettent de vous concentrer sur des détails spécifiques du modèle en isolant des pièces du modèle pour un examen détaillé.
Les plans de coupe vous permettent de voir à l’intérieur du modèle en coupant une partie de la vue. Vous pouvez créer des plans de découpe en sélectionnant la face d'un objet, ou créer des plans de découpe basés sur la profondeur de vue.
Les volumes de coupe vous permettent d’isoler une zone spécifique dans un modèle en masquant le reste du modèle.
Notez que vous ne pouvez pas créer des plans de coupe pour une vue comportant déjà un volume de coupe.
Création d'un plan de coupe
Vous pouvez créer jusqu'à six plans de coupe dans chaque vue du modèle.
Pour créer des plans ou des volumes de coupe uniquement pour les objets de modèle de référence et les nuages de points, cochez la case Couper uniquement les objets de référence dans . Lorsque cette option est sélectionnée, les objets Tekla Structures natifs ne sont pas coupés. Lorsque la case est décochée, les plans et les volumes de coupe de toutes les vues coupent tous les objets.
-
Déplacez le pointeur de la souris sur les objets du modèle.

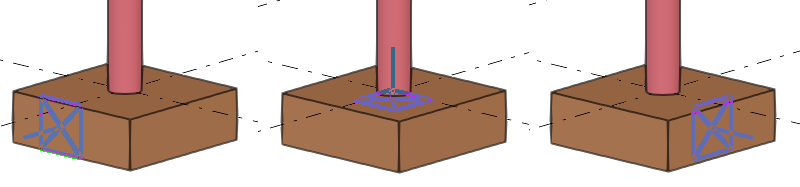

Un symbole de croix indique les faces et les plans d’objet que vous pouvez sélectionner et aligner avec le plan de coupe. Le symbole de ligne indique le côté qui sera découpé. Par exemple :
Notez que le paramètre de profondeur d'accrochage sur la barre d'outils Accrochage affecte les faces d'objet que vous pouvez sélectionner. Définissez la profondeur d'accrochage sur 3D ou Auto pour sélectionner des faces d'objet dans tout l'espace 3D.
-
Sélectionnez une face d’objet.
Le symbole du plan de découpe apparaît dans le modèle
. -

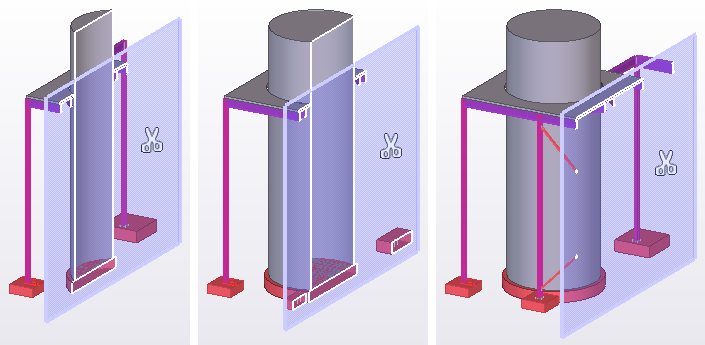

Pour déplacer un plan de découpe, sélectionnez le symbole « ciseaux » qui lui est associé et faites-le glisser vers son nouvel emplacement.
Créer un volume de coupe
Les zones de découpe vous permettent de vous concentrer sur un détail particulier du modèle, sans avoir à créer plusieurs plans de découpe. Vous pouvez isoler une zone du modèle pour une inspection plus approfondie en un seul clic. Vous pouvez créer un seul volume de coupe par vue du modèle.
Avec les zones de découpe, vous pouvez soit
- créer un volume de coupe autour d’une plus grande zone du modèle. La taille par défaut d’un volume de coupe est 5 000 x 5 000 x 5 000 mm.
- créer un volume de coupe autour d’un objet sélectionné dans le modèle.
Pour créer des plans ou des volumes de coupe uniquement pour les objets de modèle de référence et les nuages de points, cochez la case Couper uniquement les objets de référence dans . Lorsque cette option est sélectionnée, les objets Tekla Structures natifs ne sont pas coupés. Lorsque la case est décochée, les plans et les volumes de coupe de toutes les vues coupent tous les objets.
Création d’une zone de découpe autour d’un point sélectionné
-
Dans l'onglet Affichage, cliquez sur .
-
Dans le modèle, sélectionnez le point central de la zone de découpe.
Le volume de coupe est créé. L’axe du volume de coupe suit le plan de travail.
-
Pour modifier la position du volume de coupe, sélectionnez un nouveau point central pour le volume de coupe.
-
Pour terminer la création d'un volume de coupe, appuyez sur Échap.
-
Pour ajuster la taille du volume de coupe, sélectionnez-le.

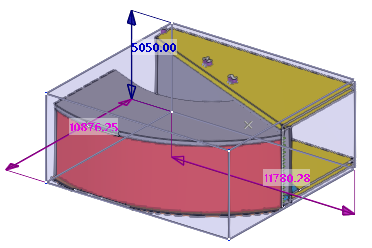

Les poignées de modification dynamique apparaissent sur le volume de coupe.
-
Faites glisser les poignées de votre choix ou modifiez les valeurs des cotations.
-
Supprimez le volume de coupe lorsque vous n’en avez plus besoin.
- Pour supprimer un volume de coupe, sélectionnez-le et appuyez sur Suppr.
- Pour supprimer tous les volumes de coupe dans toutes les vues ouvertes, cliquez sur .
Création d’une zone de découpe autour d’un objet sélectionné
En plus d’une zone de découpe de taille par défaut, vous pouvez créer une zone de découpe autour d’une pièce, d’un assemblage, d’un boulon, d’une armature, d’un modèle de référence, d’un objet de référence, d’un bâtiment ou d’un espace sélectionnés dans la hiérarchie des bâtiments. Le volume de coupe ne contient alors que l’objet sélectionné.
-
Dans le modèle, sélectionnez l’objet autour duquel vous souhaitez créer le volume de coupe.
-
Cliquez avec le bouton droit de la souris et sélectionnez Créer volume de coupe.

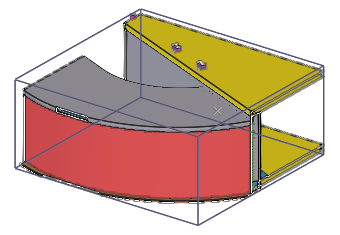

Le volume de coupe est créé autour de l'objet sélectionné, sa géométrie étant définie par l'objet. L’orientation du volume de coupe suit le système de coordonnées de l’objet sélectionné.
-
Pour ajuster la taille du volume de coupe, sélectionnez-le.
Les poignées de modification dynamique apparaissent sur le volume de coupe.
-
Faites glisser les poignées de votre choix ou modifiez les valeurs des cotations.
-
Supprimez le volume de coupe lorsque vous n’en avez plus besoin.
- Pour supprimer un volume de coupe, sélectionnez-le et appuyez sur Suppr.
- Pour supprimer toutes les zones de découpe dans toutes les vues ouvertes, cliquez .
Création d'un plan de découpe
Si les objets du modèle ne correspondent pas aux profondeurs de vue de la zone de travail, vous pouvez créer des plans de découpe sur la barre d’outils contextuelle.
En fonction de la profondeur de la vue, vous pouvez, par exemple, isoler facilement un étage entier d’un bâtiment. Les plans de découpe de profondeur de vue peuvent être créés à la fois dans les modèles Tekla Structures natifs ainsi que dans les modèles de référence et les modèles de superposition.
-
Dans la barre d’outils contextuelle, cliquez Ajouter ou mettre à jour les plans de coupe de profondeur d'affichage
.
-
Si vous souhaitez supprimer les plans de coupe de profondeur de vue, cliquez sur Supprimer les plans de coupe de profondeur d'affichage
dans la barre d’outils contextuelle ou cliquez sur .
Notez que la boîte de zone de travail peut présenter des vides pour afficher les profondeurs, et lorsque vous travaillez avec des modèles de superposition, vous pouvez couper les modèles qui sont en dehors de la zone de travail.
Limites :
-
Vous ne pouvez pas déplacer les plans de découpe en faisant glisser le plan de découpe vers un nouvel emplacement. La raison est que les plans de découpe sont strictement liés à la profondeur de vue.
-
Une fois que vous avez ajusté la profondeur de vue, cliquez sur le Ajouter ou mettre à jour les plans de coupe de profondeur d'affichage bouton pour mettre à jour manuellement le plan de découpe de profondeur de vue.
