Comparaison de pièces ou d'assemblages

Vous pouvez comparer deux pièces ou assemblages sélectionnés pour vérifier, par exemple, s'ils auront le même numéro repère.

Sélectionnez les objets à comparer.
- Pour comparer des pièces, sélectionnez deux pièces dans le modèle.
- Pour comparer des assemblages, sélectionnez une pièce dans chaque assemblage.
Dans l'onglet Edition, cliquez sur Comparer, puis sélectionnez Comparer pièces ou Comparer assemblages.

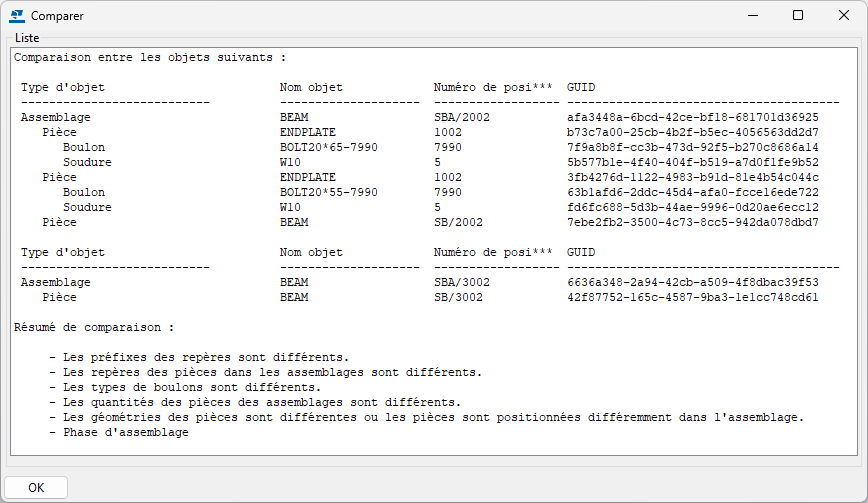

Tekla Structures affiche les résultats dans la barre d'état et ouvre une liste plus détaillée. Par exemple, vous pouvez obtenir un message indiquant que la géométrie de la pièce diffère ou que les pièces sont positionnées différemment dans l'assemblage.

Si vous sélectionnez des lignes dans la liste, Tekla Structures met en surbrillance les objets correspondants dans le modèle et vous pouvez étudier les objets plus en détail. Par exemple, vous pouvez sélectionner des sous-assemblages dans les assemblages précédemment comparés et utiliser à nouveau la commande Comparer assemblages pour comparer les sous-assemblages.

Si nécessaire, vous pouvez personnaliser les gabarits de rapport de comparaison en fonction de vos besoins. Quand Tekla Structures est installé dans le dossier ..\Program Files, ces gabarits sont disponibles par défaut dans le dossier ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Copiez les fichiers TS_Report_Assembly_Comparison.rpt et TS_Report_Part_Comparison.rpt dans votre répertoire projet ou société, puis modifiez les fichiers copiés si nécessaire.
