Lignes de référence et poignées de la pièce
Lorsque vous créez une pièce dans Tekla Structures, vous placez la pièce en sélectionnant des points. Ces points sont les points de référence de la pièce. La ligne de référence de la pièce est une ligne entre deux points de référence, et elle comporte des poignées à ses extrémités. Les poignées de la pièce peuvent être utilisées pour déplacer un objet du modèle ou pour modifier la forme ou la taille de l'objet du modèle.
Lignes de référence de la pièce
Si vous sélectionnez deux points pour placer une pièce, les points sélectionnés forment une ligne de référence et les poignées de la pièce apparaissent aux extrémités de la ligne. La position d'une pièce est toujours relative par rapport à ses points de référence.
Si vous modifiez les valeurs de Position de la pièce dans le panneau des propriétés, le profil de la pièce se déplace autour de la ligne de référence ; l’emplacement de la ligne de référence dans le modèle ne se déplace pas.
Par défaut, la ligne de référence est invisible dans le modèle. Il peut s’avérer utile de la rendre visible, par exemple, lors de l’accrochage aux points centraux des pièces.
-
Cliquez sur Modifier.
La ligne de référence de la pièce est affichée.
Notez que lorsque vous créez des pièces horizontales, telles que des poutres, vous devez toujours sélectionner des points dans la même direction, par exemple, de gauche à droite et de bas en haut (dans des directions x et y positives). Ainsi, Tekla Structures place et dimensionne les pièces de la même manière dans les croquis. De même, les repères de pièces apparaissent automatiquement à la même extrémité.
Pour avoir une rotation correcte de la poutre dans les dessins, définissez la Rotation de la pièce sur Dessus dans les propriétés de la pièce.
Poignées de la pièce

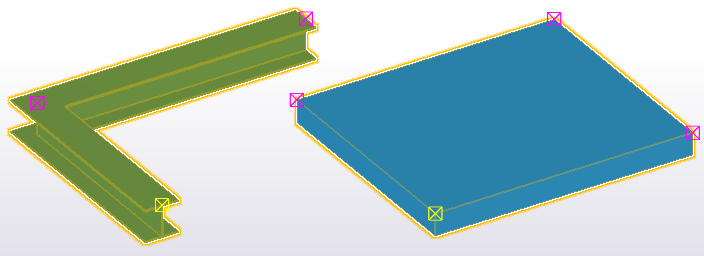

Tekla Structures indique la direction d’une pièce avec des poignées. Lorsque vous sélectionnez une pièce, Tekla Structures affiche les poignées. La poignée d'origine est jaune tandis que la poignée d'extrémité est de couleur magenta.
Pour plus d'informations pour sélectionner uniquement les poignées d’une pièce, consultez Sélection objets.

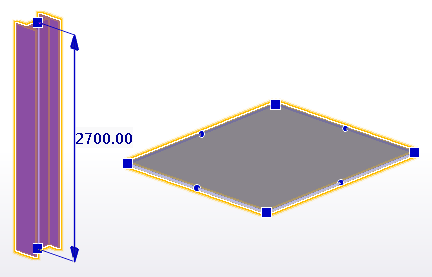

Si la fonction Modification dynamique est activée, Tekla Structures affiche les poignées de modification dynamique des points de référence, des angles, des segments et des milieux de segment de la pièce sélectionnée. Ces poignées sont bleues.
Les poignées de pièce et de modification dynamique ne sont pas visibles en même temps. Si vous ne souhaitez pas utiliser les poignées de modification dynamique, assurez-vous que la modification dynamique est désactivée.
Vous pouvez utiliser les poignées de pièce pour modifier la longueur d'une pièce, si vous ne souhaitez pas utiliser la modification dynamique.
-
Pour commencer à modifier la longueur d’une pièce à l’aide des poignées de pièce, vérifiez que le bouton Modification dynamique n’est
pas actif. -
Sélectionnez la pièce.
Tekla Structures met en évidence les poignées de la pièce.
-
Cliquez sur l’une des poignées pour la sélectionner.
-
Déplacez la poignée comme n'importe quel autre objet dans Tekla Structures.
Par exemple, cliquez avec le bouton droit de la souris et sélectionnez Déplacer.
Si l'option Activer le glisser-déposer est active, il vous suffit de glisser la poignée vers un nouvel emplacement.
Inverser poignées

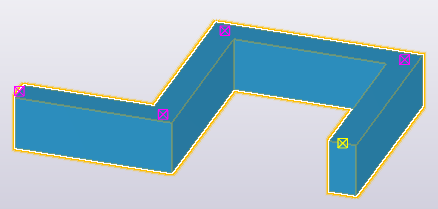

Vous pouvez modifier le sens de modélisation d’une pièce à l’aide de la macro Inverser poignées. Elle remplace le jaune de la poignée d’origine par du magenta, et vice versa.
-
Sélectionnez la pièce pour laquelle vous souhaitez modifier le sens de modélisation.
Tekla Structures affiche les poignées de la pièce.
-
Accédez à Démarrage rapide, commencez à écrire inverser poignées, puis sélectionnez la commande Macro.Inverser poignées dans la liste qui s'affiche.

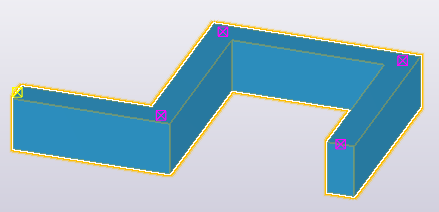

Tekla Structures modifie le sens de modélisation de la pièce et permute les poignées d'origine et d'extrémité.
