Après avoir lancé une commande de repérage, utilisez la boîte de dialogue Aperçu du repérage pour vérifier les repères proposés.

Après avoir accepté les résultats du repérage et assigné des repères aux objets, vous pouvez également vérifier les repères réels dans de nombreux endroits :

• Vous pouvez voir le repère d’une pièce en acier, d’un assemblage, d’un élément béton ou d’un assemblage d’armatures dans le panneau des propriétés.

  1. Double-cliquez sur l’objet dans le modèle pour ouvrir ses propriétés dans le panneau des propriétés.

  2. Accédez à la section Séries de repérage pour les pièces en acier, à la section Elément béton pour les pièces en béton ou à la section Général pour les assemblages, les éléments béton ou les assemblages d’armatures.

  Le repère apparaît à côté des zones Préfixe et Numéro de début. Par exemple :



  S’il y a un point d’interrogation ( ?) après le numéro de repère, le repérage n’est pas à jour.

  Si vous avez sélectionné plusieurs objets avec des repères différents dans le modèle, le texte Divers s’affiche. Une liste affiche également les différents repères dans la sélection, et entre parenthèses le nombre d’objets possédant ces repères.

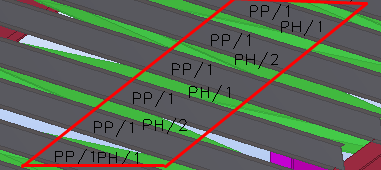

• Vous pouvez ajouter les repères aux étiquettes de pièce.

  1. Dans le modèle, vérifiez que le bouton de sélection Sélection vues est actif.
  2. Double-cliquez sur l'arrière-plan pour ouvrir la boîte de dialogue Propriétés de la vue.
  3. Cliquez sur Affichage... pour ouvrir la boîte de dialogue Affichage.
  4. Accédez à l'onglet Avancé et ajoutez Repère de la pièce à Etiquette pièce.
  5. Cliquez sur Modifier.

  Les étiquettes de pièce contiennent à présent les repères.



• Vous pouvez vérifier le repère de pièce dans le Gestionnaire de documents.

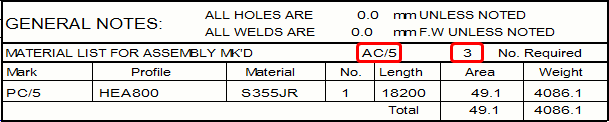

• Le cartouche du dessin peut indiquer le repère et le nombre de pièces identiques associées à un même repère.

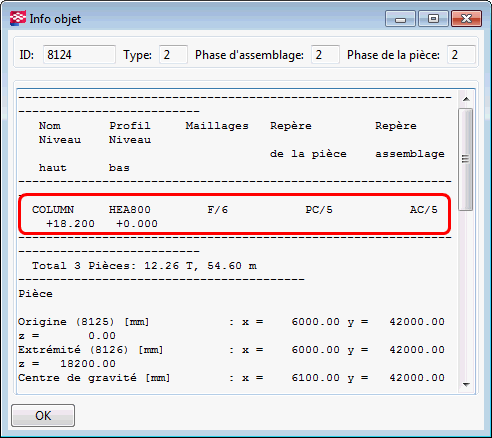

• Vous pouvez utiliser les commandes Information .

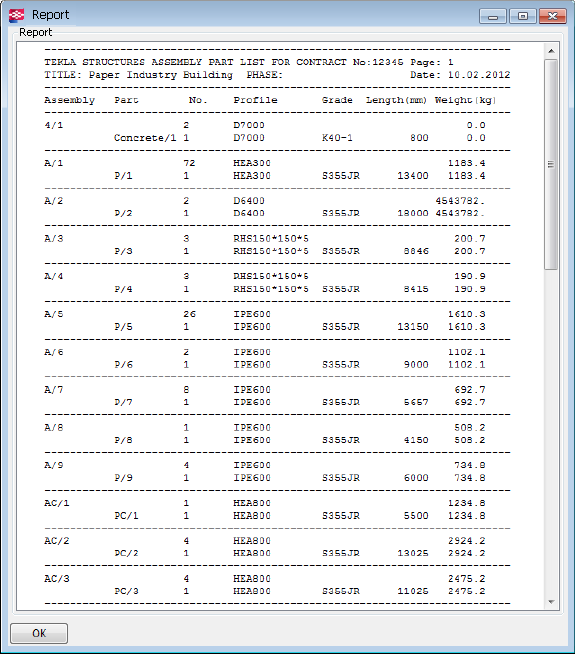

• Vous pouvez créer une liste qui détaille les repères d'assemblage et de pièce.
