Tekla Structures calcule la longueur des boulons en fonction de l’épaisseur des matériaux à assembler, plus les rondelles et les écrous.

Tekla Structures utilise les valeurs du catalogue de boulons et du catalogue d'assemblages de boulons pour calculer la longueur de boulon. Si le catalogue de boulons ne contient pas suffisamment de boulons pour répondre à vos besoins, vous pouvez ajouter des boulons au catalogue de boulons.

Les paramètres d'Assemblage des propriétés de la boîte de dialogue des Boulonpropriétés ont une incidence sur le calcul de la longueur des boulons.

(1) Si cette case n’est pas cochée, seul un trou est créé.

(2) Première rondelle

(3) Deuxième rondelle

(4) Rondelles supplémentaires

(5) Premier écrou

(6) Deuxième écrou

Si la case à cocher d’un élément de boulon est sélectionnée, l’élément de boulon est utilisé dans l’assemblage du boulon et dans le calcul de la longueur du boulon.

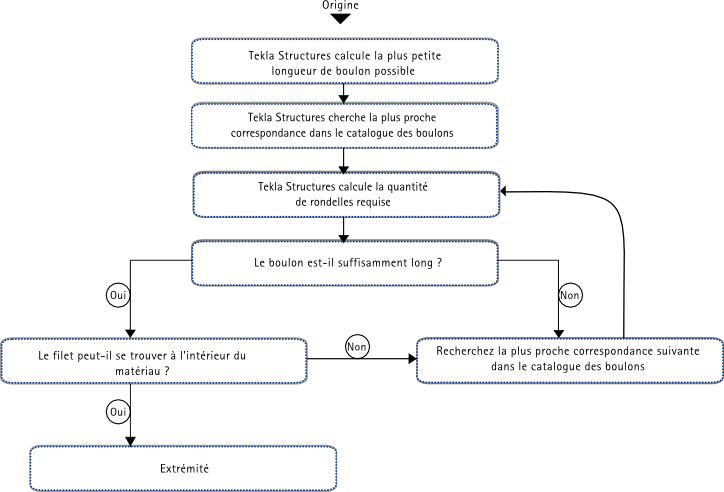

Le graphique et les étapes ci-dessous expliquent comment calculer la longueur des boulons.

Si aucun boulon répondant à ces exigences n’est trouvé dans le catalogue de boulons, le modèle indique que le boulon n’est pas valide.

1. Tekla Structures calcule la plus petite longueur possible du boulon de la façon suivante :

   Epaisseur de la première rondelle

   + épaisseur du matériau

   + deuxième épaisseur de rondelle

   + épaisseur de rondelle supplémentaire

   + épaisseur du premier écrou

   + deuxième épaisseur d’écrou

   + longueur supplémentaire

2. Tekla Structures cherche la correspondance la plus proche dans le catalogue de boulons.

3. Tekla Structures calcule le nombre de rondelles nécessaire (ne doit pas dépasser 10) de sorte que la longueur de la tige soit inférieure à :

   Epaisseur du premier écrou

   + épaisseur du matériau

   + deuxième épaisseur d’écrou

   + épaisseur de la première rondelle

   + deuxième épaisseur de rondelle

   + (nombre de rondelles * épaisseur de rondelle supplémentaire)

4. Tekla Structures vérifie que le boulon trouvé à l'étape 2 est plus long que :

   longueur supplémentaire

   + épaisseur du premier écrou

   + épaisseur du matériau

   + deuxième épaisseur d’écrou

   + distance suppl. (depuis le catalogue de boulons)

   + épaisseur de la première rondelle

   + deuxième épaisseur de rondelle

   + (nombre de rondelles * épaisseur de rondelle supplémentaire)

5. Si le boulon sélectionné ne correspond pas aux critères de l'étape 4, Tekla Structures revient à l'étape 2. Sinon, il continue à l'étape 6.

6. Tekla Structures vérifie que le boulon sélectionné remplit toutes les conditions suivantes.

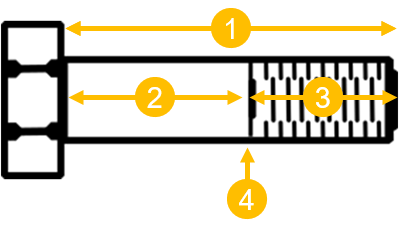

   Ces calculs concernent les pièces suivantes du boulon :



   (1) Longueur totale de la tige

   (2) Longueur de serrage : la longueur de la tige non filetée, à l’exclusion du dégagement

   (3) Longueur du filetage : longueur du filetage, à l’exclusion du dégagement

   (4) Dégagement : partie du boulon située entre la tige non filetée et le filetage

   • Le filetage peut-il être à l'intérieur du matériau pour être vissé ?

     Même si le filetage ne peut pas se trouver à l'intérieur du matériau, le calcul laisse toujours 3 ou 4 mm de filetage à l'intérieur du matériau, en fonction du diamètre du boulon. Si le diamètre du boulon est ≥ 24 mm, il laisse 4 mm, sinon, il laisse 3 mm.

   • La longueur de serrage doit être supérieure à :

     Épaisseur du matériau

     + longueur supplémentaire

     + épaisseur de la première rondelle

     - filetage maximum autorisé dans le matériau (OU 3 mm ou 4 mm si filetage dans le matériau = non)

   • La longueur de serrage est calculée comme suit :

     Longueur totale de l’arbre

     - longueur du filetage

     - dégagement

   • La longueur de dégagement est calculée comme suit :

     Diamètre du boulon (mm)	Dégagement (mm)
     >33,0	10.0
     >27,0	8.0
     >22,0	7.0
     >16,0	6.0
     >12,0	5.0
     >7,0	4.0
     >4,0	2.5
     ≤4	1.5

7. Si le boulon sélectionné ne remplit pas toutes les conditions ci-dessus, Tekla Structures revient à l'étape 2 et essaie le boulon plus long suivant.

8. Si l'option avancée XS_​BOLT_​LENGTH_​EPSILON est définie, l'épaisseur epsilon est ajoutée ou soustraite à l'épaisseur du matériau pour éviter tout calcul de longueur de boulon imprécis.

   Par exemple, si cette valeur n'est pas prise en compte, là où la longueur est 38,001 mm, un boulon de 39 mm pourrait être sélectionné.
