Marches Z (S74)
Marches Z (S74) crée un escalier droit avec paliers supérieurs et inférieurs facultatifs. L'escalier est constitué de limons, de marches et éventuellement de paliers. Les marches peuvent être fixées aux limons à l'aide d'attaches horizontales, verticales ou de type plat plié.
Objets créés
-
Limon
-
Marches
-
Paliers (facultatif)
-
Attaches
-
Boulons
-
Soudures
Utilisation
|
Situation |
Description |
|---|---|
|
|
Escalier doté de marches Z. Paliers supérieurs et inférieurs horizontaux. Les marches sont fixées aux limons à l'aide d'attaches horizontales boulonnées. |
|
|

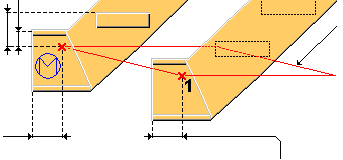

Escalier doté d'attaches de plat plié. Les marches sont fixées aux limons à l'aide d'attaches de plat plié. |
|
|

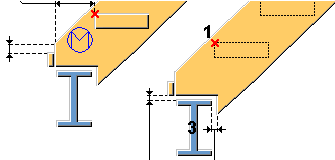

Escalier avec limons grugés sur la poutre porteuse. Les marches sont fixées aux limons à l'aide d'attaches verticales et horizontales. |
|
|

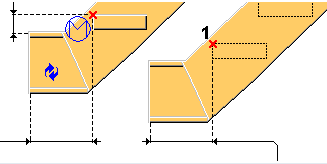

Escalier avec des plis à 90 degrés en haut et en bas des girons. Les marches sont fixées aux limons à l'aide d'attaches verticales et horizontales. Profil de type nez rouge sur le nez des marches. |
Avant de démarrer
Si les limons sont grugés pour s'adapter aux poutres support, créez les poutres support avant l'escalier.
Ordre de sélection
- Sélectionnez un point pour indiquer l'emplacement du nez de la première marche.
- Sélectionnez un autre point pour indiquer l'emplacement du nez de la dernière marche.
Notez que l'ordre de sélection des points est sans importance.
- Cliquez sur le bouton central de la souris pour créer l'escalier.
Si vous avez sélectionné les options de grugeage suivantes dans l'onglet Graphique, sélectionnez les poutres porteuses, puis cliquez sur le bouton du milieu de la souris.

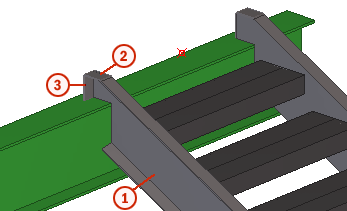

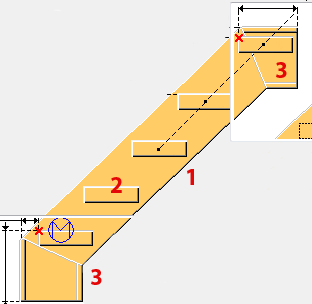

Clé d'identification de pièce
|
Elément |
|
|---|---|
|
1 |
Limon |
|
2 |
Marche |
|
3 |
Paliers |
Onglet Graphique
Utilisez l'onglet Graphique pour contrôler la géométrie des limons et les points de nez des marches.
Type de palier supérieur
| Option | Description |
|---|---|
|
|
Défaut |
|
|
Palier horizontal |
|
|

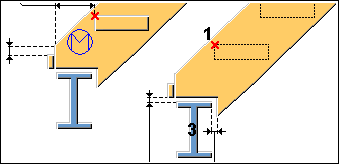

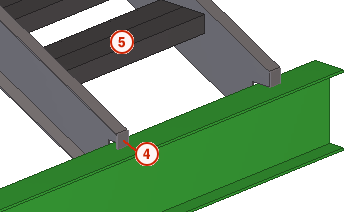

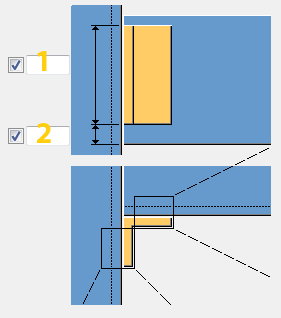

Grugé Le haut du limon se trouve sur la pièce porteuse. Des plats verticaux et horizontaux sont soudés à l'extrémité du limon. |
Type de palier inférieur
| Option | Description |
|---|---|
|
|
Défaut |
|
|

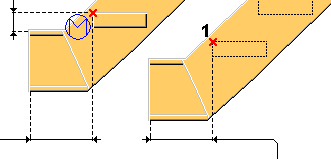

Vertical Crée un raccord de palier vertical dont la longueur est définie par rapport au nez de la dernière marche. |
|
|
Horizontal Crée un raccord de palier horizontal dont la longueur est définie par rapport au nez de la dernière marche. |
|
|
Point inférieur vertical Le point sélectionné est sur le haut de l'acier ou sur le coffrage supérieur. |
|
|
Point inférieur horizontal Le point sélectionné est sur le haut de l'acier ou sur le coffrage supérieur. |
|
|
Grugé Crée un grugeage en bas du limon pour s'adapter à la pièce de soutien. Un plat vertical est soudé à l'extrémité du limon. |

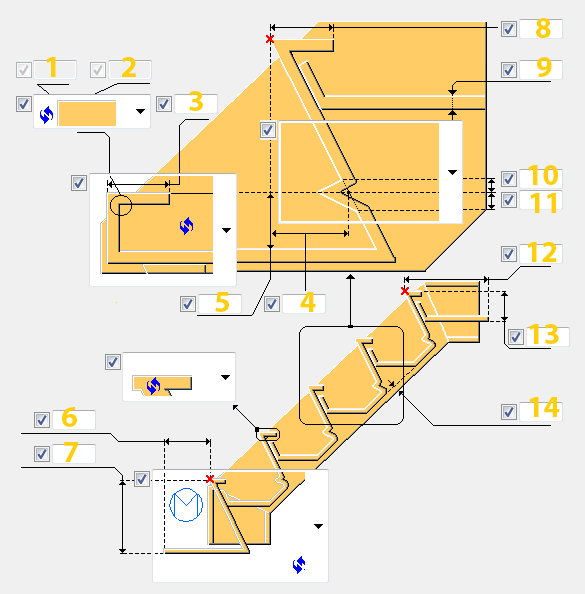

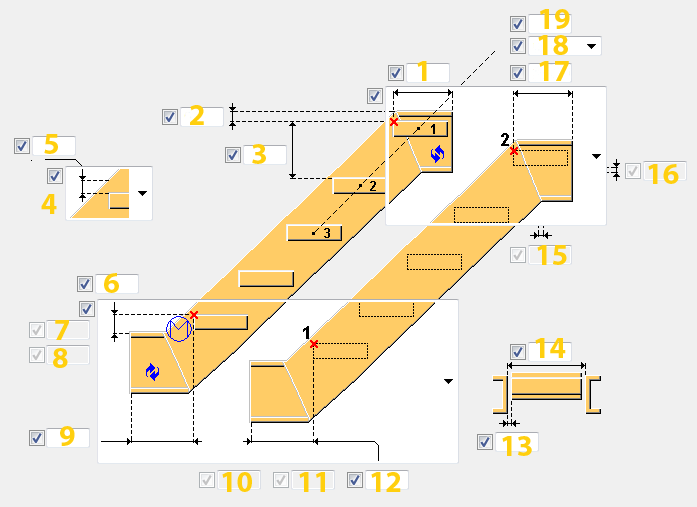

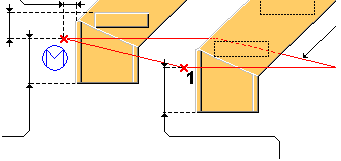

Dimensions de l'escalier
| Description | Défaut | |
|---|---|---|
|
1 |
Définissez la distance entre le point supérieur et l'extrémité du palier supérieur gauche. Si vous définissez la valeur sur 0 mm, le palier supérieur gauche n'est pas créé. Si vous sélectionnez le type de raccord de palier supérieur grugé, définissez la dimension de coupe du plat horizontal à partir de l'arête du limon. |
0 mm |
|
2 |
Définissez la distance verticale à partir du point supérieur jusqu'au dessus du fer du raccord de palier supérieur. Si le raccord de palier supérieur n'est pas créé, le dessus du limon est utilisé. Si vous sélectionnez le type de raccord de palier supérieur grugé, définissez la distance verticale entre le point supérieur et la coupe horizontale supérieure du limon. |
200 mm |
|
3 |
Définissez la distance maximale autorisée entre deux marches consécutives. L'espacement entre les marches est calculé à l'aide du type d'espacement de marche Exacte ou Egale et du nombre de marches. Par exemple, si la hauteur de marche est de 200 mm, le paramètre Exacte crée des marches exactement de cette hauteur (entrez le nombre de marches comme un entier). Le paramètre Egale crée le nombre de marches requis, de bas en haut, en calculant la hauteur la plus proche possible de 200 mm. |
(Z*220)/(Z+220) mm, où Z est la distance verticale entre les 2 points sélectionnés. |
|
4 |
Sélectionnez l'orientation de la dimension des nez de marche :
|
Vertical |
|
5 |
Définit la dimension du nez des marches. Cette dimension dépend de la direction que vous avez sélectionnée. |
0 mm |
|
6 |
Définit cette dimension en fonction du type de raccord de palier inférieur sélectionné :
|
150 mm |
|
7 |
Définissez la dimension verticale entre le point inférieur et la première marche. Vous pouvez définir cette dimension avec le type d'espacement Egale et le type de raccord de palier inférieur Vertical ou Point inférieur horizontal. |
Egal à l'espacement vertical entre les marches |
|
8 |
Définissez la dimension de coupe du plat vertical par rapport au bord du limon. Vous pouvez définir cette dimension avec le type de raccord de palier inférieur grugé. |
0 mm |
|
9 12 |
Définit cette dimension en fonction du type de raccord de palier inférieur sélectionné :
|
600 mm |
|
10 |
Définissez l'écart vertical entre la pièce porteuse inférieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de palier inférieur grugé. |
0 mm |
|
11 |
Définissez l'écart horizontal entre la pièce porteuse inférieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de palier inférieur grugé. |
0 mm |
|
13 |
Définissez ce jeu pour raccourcir les marches uniformément des deux côtés. |
0 mm |
|
14 |
Définissez la largeur des marches. |
1000 mm |
|
15 |
Définissez l'écart horizontal entre la pièce porteuse supérieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de raccord de palier supérieur grugé. |
0 mm |
|
16 |
Définissez l'écart vertical entre la pièce porteuse supérieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de raccord de palier supérieur grugé. |
0 mm |
|
17 |
Définit cette dimension en fonction du type de raccord de palier supérieur sélectionné :
Si vous définissez cette dimension sur 0 mm, le raccord de palier supérieur n'est pas créé. |
0 mm |
|
18 |
Sélectionnez le type d'espacement des marches :
Le type d'espacement détermine la manière dont l'espacement vertical entre les marches est calculé. Si vous sélectionnez Exacte et définissez le type de raccord de palier inférieur sur Horizontal ou Point vertical inférieur, les marches sont espacées à partir du point supérieur jusqu'au point inférieur. Dans tous les autres cas, les marches sont espacées à partir du point inférieur jusqu'au point supérieur. |
Egale |
|
19 |
Entrez le nombre de marches. Cette option dépend du type d'espacement et de la hauteur de marche. Si vous définissez le type d'espacement des marches sur Exacte ou Egale et si la hauteur de marches n'est pas définie, Marches Z (S74) crée le nombre de marches que vous avez défini. |
Calculé à partir de la distance verticale entre les points sélectionnés et l'écartement des marches |
Décalage vertical du palier
Définissez le décalage vertical du palier horizontal droit et gauche en haut et en bas des limons.
Onglet Configuration escalier
Utilisez l'onglet Configuration escalier pour paramétrer les propriétés des pièces, les marches supérieure et inférieure, la position de l'escalier sur un plan horizontal, et la rotation des limons et des marches.
Propriétés des pièces de l'escalier
| Pièce | Description | Par défaut | |
|---|---|---|---|
|
1 |
Limon gauche |
Toujours créé Sélectionnez un profil dans le catalogue de profils. |
UPN300 Le nom par défaut est LIMON. |
|
1 |
Limon droit |
Toujours créé Sélectionnez un profil dans le catalogue de profils. |
UPN300 Le nom par défaut est LIMON. |
|
2 |
Plat H sup. |
Créé uniquement si le haut du limon repose sur la poutre porteuse. |
6 mm Le nom par défaut est PLAT. |
|
3 |
Plat V sup. |
Créé uniquement si le haut du limon repose sur la poutre porteuse. |
6 mm Le nom par défaut est PLAT. |
|
4 |
Plat V inf. |
Créé uniquement si le bas du limon repose sur la poutre porteuse. |
6 mm Le nom par défaut est PLAT. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Paramètres de configuration d'escalier
| Option | Description |
|---|---|
|
Création d'assemblage |
Définissez quelles pièces de l'escalier forment l'assemblage. Les limons sont la valeur par défaut.
|
|
Ligne référence limon |
La ligne de référence est utilisée pour les croquis de débit. |
|
Position verticale |
Position de l'escalier. La ligne centrale des marches est utilisée comme ligne de référence. La valeur par défaut est Droite. |
|
Décalage |
Décalage de l'escalier dans le plan à partir de la position définie dans l'option Position verticale. Le décalage par défaut est 0 mm. |
|
Rotation limon |
Rotation du limon autour de son axe. La valeur par défaut est Dessus |
|
Créer marche haute |
Spécifiez si la dernière marche de l'escalier (la plus haute) est créée. Par défaut, la dernière marche est créée. |
|
Création marche basse |
Spécifiez si la première marche de l'escalier (la plus basse) est créée. Par défaut, la première marche est créée. |
|
Attache |
Sélectionnez le mode d'attache des marches aux limons :
|
.
Onglet Marches Z
Utilisez l'onglet Marches Z pour paramétrer la dimension et la forme des marches Z.
Profils
| Profil | Description | Défaut |
|---|---|---|
|
Profil marche |
Le profil de marche est calculé à partir de l'épaisseur entrée pour le plat de marche Z en définissant les dimensions de la marche Z. Sélectionnez un matériau approprié pour le profil de marche. Dans l'environnement US impérial, Tekla Structures enregistre le matériau sélectionné dans l'attribut utilisateur du profil de marche Trusquinage. Vous pouvez utiliser ces informations dans les listes et dans les nomenclatures des dessins. |
|
|
Préfixe profil marche |
Définissez le préfixe du profil de marche. |
|
|
Profil nez |
Créé uniquement si l'option Nez marche est définie pour Créer un nez.
Pour créer un profil de nez, sélectionnez le profil dans le catalogue de profils. |
PL160*10 |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Dimensions des marches Z
| Description | Défaut | |
|---|---|---|
|
1 2 |
Définissez les dimensions du chanfrein du nez. |
15 mm |
|
3 |
Définissez la longueur du nez de marche selon l'option du type du nez sélectionnée. |
40 mm |
|
4 |
Définissez la pente de la paroi arrière correspondant à la largeur entre la ligne verticale du point de nez et la paroi arrière des marches Z (point de départ du rebord en béton). |
100 mm |
|
5 |
Définissez la hauteur de la dimension de la marche interne où le béton sera coulé. |
100 mm |
|
6 7 |
Définissez la largeur et la hauteur de la marche inférieure. |
hauteur = 200 mm largeur = 0 mm |
|
8 |
Définissez les dimensions horizontales des marches Z dotées d'un nez en biais. |
60 mm |
|
9 |
Définissez l'épaisseur du plat de marche Z. |
5 mm |
|
10 11 |
Définissez la dimension du rebord de la paroi arrière de la marche. Vous pouvez définir ces dimensions si le Type de paroi arrière est défini sur Rebord. |
15 mm |
|
12 |
Définissez la longueur horizontale de la marche supérieure. Il s'agit de la distance horizontale entre le point supérieur du nez et l'extrémité de la section horizontale de la marche supérieure. |
300 mm |
|
13 |
Définissez la hauteur de la marche supérieure. Il s'agit de la distance verticale entre le point supérieur du nez et l'extrémité de la section horizontale de la marche supérieure. |
100 mm |
|
14 |
Définissez le jeu de la ligne inférieure des marches qui empêche la partie inférieure de la marche Z de recouvrir l'extrémité inférieure du limon. |
20 mm |
Type chanfrein
Sélectionnez la forme du nez de marche.
|
Option |
Description |
|---|---|
|
|
Aucun |
|
|
Ligne |
|
|
Arrondi |
|
|
Arc |
Type de paroi arrière
Sélectionnez le type de la paroi arrière de la marche Z.
|
Option |
Description |
|---|---|
|
|
Défaut |
|
|
Rebord |
|
|
Droite |
Type d'arête frontale
Sélectionnez le mode de fixation d'une marche sur la marche ci-dessous.
| Option | Description | Exemple |
|---|---|---|
|
|
Défaut Nez rectangulaire. Autodéfauts permet de modifier cette option. |
|
|
|
Nez en biais. La marche recouvre la marche inférieure et prend le même angle que la paroi arrière. |
|
|
|
Nez rectangulaire. Les marches ne se recouvrent pas. |
|
|
|
Nez rectangulaire. La marche recouvre la marche inférieure et prend le même angle que la paroi arrière. |
|
|
|
Nez rectangulaire. La marche recouvre la marche inférieure et se poursuit à un angle de 30 degrés. |
|
Nez de marche
Sélectionnez si le nez est créé sur la marche.
| Option | Description |
|---|---|
|
|
Défaut Pas de nez. Autodéfauts permet de modifier cette option. |
|
|
Pas de nez. |
|
|
Créez un nez. |
Pièce horizontale
Sélectionnez si la marche inférieure dispose d'une partie horizontale. Entrez la distance verticale entre le bas de la marche et le niveau supérieur de la marche Z (épaisseur de la dalle en béton) dans les dimensions de la marche Z.
| Option | Description |
|---|---|
|
|
Défaut Créez l'élément horizontal. Autodéfauts permet de modifier cette option. |
|
|
Créez l'élément horizontal. |
|
|
Pas d'élément horizontal. |
Onglet Attache horizontale

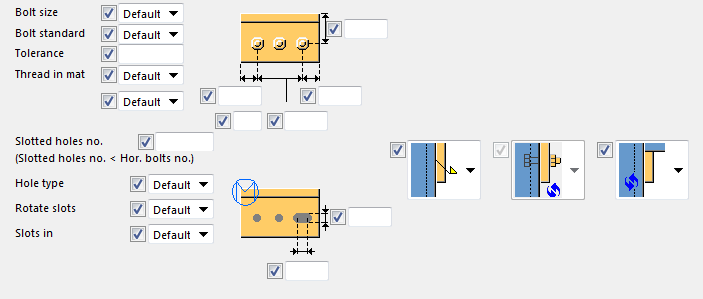

Utilisez l'onglet Attache horizontale pour paramétrer les propriétés et la fixation des attaches horizontales. Les attaches horizontales sont des profils de cornières situés sous les girons.
Préalable
Avant de définir les propriétés des attaches horizontales, définissez l'option suivante :
-
Dans l'onglet Configuration escalier, définissez Attache sur Attache horizontale ou Attaches verticales et horizontales.
Profil cornière
| Pièce | Description | Défaut |
|---|---|---|
|
Profil cornière |
Créé uniquement si des attaches sont créées. Sélectionnez le profil dans le catalogue de profils. |
BLL80*80*10 |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |

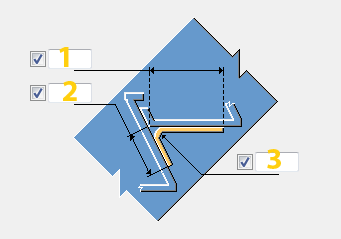

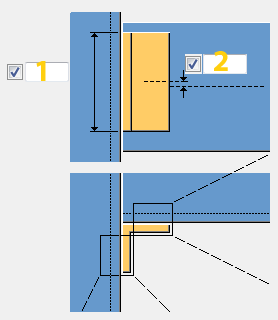

Dimensions de l'attache
|
1 |
Définit la longueur de l'attache. La longueur par défaut est calculée en fonction de la plus grande dimension de boulon qui associe l'attache à la marche ou l'attache au limon. |
|
2 |
Définissez la dimension de décalage entre l'attache et l'axe central de la marche. La valeur par défaut est 0 mm. |
Connexion entre la cornière et la marche

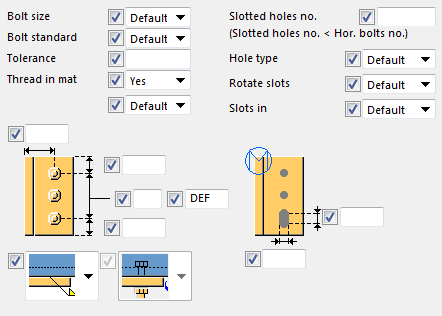

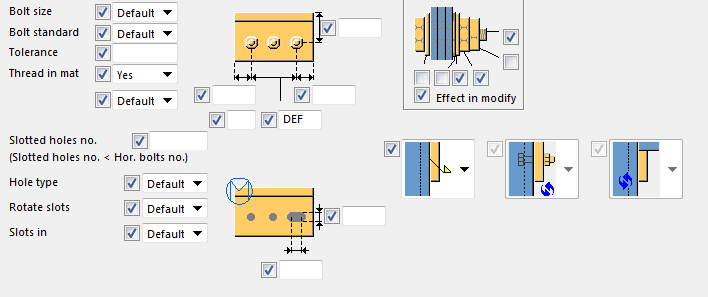

Définissez les propriétés des boulons qui relient les attaches aux marches.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Qté trous oblongs |
Définissez le nombre de trous oblongs. | |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés ou taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Dimensions du groupe de boulons
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Pince des boulons. |
Diamètre boulon * 1,5 |
|
2 |
Quantité de boulons. |
2 |
|
3 |
Ecartement des boulons. Utilisez une espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
100 mm |
Type de joint entre l'attache et la marche
|
Option |
Description |
|---|---|
|
|
Par défaut. |
|
|
Boulonné. |
|
|
Soudé. |
|
Pas de joint. |
|
|
Aucune aile de cornière d'attache. L'attache est un plat et non une cornière. |
|
|
Trous seulement. |
Sens de boulonnage
|
Option |
Description |
|---|---|
|
Par défaut. |
|
Boulonné de l'attache vers la marche. |
|
Boulonné de la marche vers l'attache. |
Connexion entre l'attache et le limon
Paramétrez les propriétés des boulons qui relient les attaches aux limons.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Qté trous oblongs |
Définissez le nombre de trous oblongs. | |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés ou taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Dimensions du groupe de boulons
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Pince des boulons. |
Diamètre boulon * 1,5 |
|
2 |
Quantité de boulons. |
2 |
|
3 |
Ecartement des boulons. Utilisez une espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
100 mm |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Marche haute - créer attache / Marche basse - créer attache
Indiquez si une attache horizontale est créée pour la première et la dernière marche.
Connexion entre l'attache et le limon
| Option | Description |
|---|---|
|
|
Par défaut. Boulonné. Autodéfauts permet de modifier cette option. |
|
|
Boulonné. |
|
|
Soudé. |
|
|
Pas de joint. |
Sens de boulonnage
|
Option |
Description |
|---|---|
|
|
Par défaut. Boulonné de l'attache vers le limon. Autodéfauts permet de modifier cette option. |
|
|
Boulonné de l'attache vers le limon. |
|
|
Boulonné du limon vers l'attache. |
Position de l'attache
Définissez la position de l'attache de type plat. L'attache peut être placée sous la marche, ou entre la marche et le limon.
Vous pouvez définir la position de l'attache si l'attache est créée comme plat et non comme cornière.
| Option | Description |
|---|---|
|
|
Défaut Sous la marche. Autodéfauts permet de modifier cette option. |
|
|
Sous la marche. |
|
|
Entre le limon et la marche. |
Onglet Attache verticale
Utilisez l'onglet Attache verticale pour paramétrer les propriétés et la fixation des attaches verticales. Les attaches verticales sont des profils de cornières situés sous les girons de l'escalier et qui en soutiennent la partie verticale.
Préalable
Avant de définir les propriétés des attaches verticales, définissez les options suivantes :
-
Dans l'onglet Configuration escalier, définissez Attache sur Attaches verticales et horizontales.
-
Dans l'onglet Marches Z, définissez le Type de paroi arrière sur Droite.
Profil cornière
| Pièce | Description | Défaut |
|---|---|---|
|
Profil cornière |
Créé uniquement si des attaches sont créées. Sélectionnez le profil dans le catalogue de profils. |
L80*8 |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Dimensions de l'attache
| Description | Défaut | |
|---|---|---|
|
1 |
Définissez la hauteur de l’attache. |
La hauteur par défaut est calculée en fonction de la plus grande taille entre le boulon qui associe l'attache à la marche et le boulon qui associe l'attache au limon. |
|
2 |
Définissez la dimension de décalage entre l'attache et l'arête de la marche Z. |
25 mm |
Connexion entre la cornière et la marche
Définissez les propriétés des boulons qui relient les attaches aux marches.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Qté trous oblongs |
Définissez le nombre de trous oblongs. | |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés ou taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Dimensions du groupe de boulons
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Pince des boulons. |
Diamètre boulon * 1,5 |
|
2 |
Quantité de boulons. |
2 |
|
3 |
Ecartement des boulons. Utilisez une espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
100 mm |
Type de joint entre l'attache et la marche
|
Option |
Description |
|---|---|
|
|
Par défaut. |
|
|
Boulonné. |
|
|
Soudé. |
|
|
Pas de joint. |
|
|
Aucune aile de cornière d'attache. L'attache est un plat et non une cornière. |
|
|
Trous seulement. |
Sens de boulonnage
|
Option |
Description |
|---|---|
|
|
Par défaut. |
|
|
Boulonné de l'attache vers la marche. |
|
|
Boulonné de la marche vers l'attache. |
Connexion entre l'attache et le limon
Paramétrez les propriétés des boulons qui relient les attaches aux limons.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Qté trous oblongs |
Définissez le nombre de trous oblongs. | |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés ou taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Dimensions du groupe de boulons
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Pince des boulons. |
Diamètre boulon * 1,5 |
|
2 |
Quantité de boulons. |
2 |
|
3 |
Ecartement des boulons. Utilisez une espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
100 mm |
Marche haute - créer attache / Marche basse - créer attache
Indiquez si une attache verticale est créée pour la première et la dernière marche.
Connexion entre l'attache et le limon
| Option | Description |
|---|---|
|
|
Par défaut. Boulonné. Autodéfauts permet de modifier cette option. |
|
|
Boulonné. |
|
|
Soudé. |
|
|
Pas de joint. |
Sens de boulonnage
|
Option |
Description |
|---|---|
|
|
Par défaut. Boulonné de l'attache vers le limon. Autodéfauts permet de modifier cette option. |
|
|
Boulonné de l'attache vers le limon. |
|
|
Boulonné du limon vers l'attache. |
Position de l'attache
Définissez la position de l'attache de type plat. L'attache peut être placée sous la marche, ou entre la marche et le limon.
Vous pouvez définir la position de l'attache si l'attache est créée comme plat et non comme cornière.
| Option | Description |
|---|---|
|
|
Défaut Sous la marche. Autodéfauts permet de modifier cette option. |
|
|
Sous la marche. |
|
|
Entre le limon et la marche. |
Onglet Attache plat plié
Utilisez l'onglet Attache plat plié pour contrôler les dimensions et les autres propriétés de l'attache de plat plié. Vous pouvez utiliser l'attache de plat plié pour fixer les marches Z aux limons à la place d'une attache horizontale ou verticale.
Préalable
Pour créer l'attache de plat plié, définissez les options suivantes :
-
Dans l'onglet Configuration escalier, définissez Attache sur Attache plat plié.
-
Dans l'onglet Marches Z, indiquez Type d'arête frontale pour l'option suivante :
Profil plat plié
| Pièce | Description | Défaut |
|---|---|---|
|
Profil plat plié |
Créé si l'option Attache est définie sur Attache plat plié dans l'onglet Configuration escalier. |
BPL80*10 |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Créer attache marche supérieure
Indiquez si vous voulez créer le plat plié pour la marche supérieure.
| Option | Description |
|---|---|
|
|
Défaut L'attache de plat plié n'est pas créée. Autodéfauts permet de modifier cette option. |
|
|
L'attache de plat plié n'est pas créée. |
|
|
L'attache de plat plié est créée. |
Créer attache plat plié marche inférieure
Indiquez si vous voulez créer le plat plié pour la marche inférieure.
| Option | Description |
|---|---|
|
|
Défaut L'attache de plat plié n'est pas créée. Autodéfauts permet de modifier cette option. |
|
|
L'attache de plat plié n'est pas créée. |
|
|
L'attache de plat plié est créée. |
Dimensions du plat plié
| Description | Défaut | |
|---|---|---|
|
1 |
Définissez la distance horizontale entre l'angle de la marche et l'arête du plat plié. |
200 mm |
|
2 |
Définissez la distance verticale entre l'angle de la marche et l'arête du plat plié. |
100 mm |
|
3 |
Définissez le rayon de la courbure arrondie. |
1 / 3 * dimension verticale |
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
