Marches poly.(S73)

Marches poly.(S73) crée un escalier droit avec paliers supérieurs et inférieurs facultatifs. L'escalier est constitué de limons, de paliers éventuels et des marches réelles créées avec des plats.

Objets créés

Limon
Marches
Paliers (facultatif)
Coupes de grugeage du limon (facultatif)
Plats (facultatif)
Boulons
Soudures

Utilisation


Situation	Description
	Escalier à marches polypoutre.
	Le haut du limon est créé comme palier horizontal.
	Le bas du limon est grugé suivant la poutre de soutien. Cette même option est également disponible pour le haut du limon.

Avant de démarrer

Si les limons sont grugés pour s'adapter aux poutres support, créez les poutres support avant l'escalier.

Ordre de sélection

Sélectionnez un point pour indiquer l'emplacement du nez de la première marche.
Sélectionnez un autre point pour indiquer l'emplacement du nez de la dernière marche.
Notez que l'ordre de sélection des points est sans importance.
Cliquez sur le bouton central de la souris pour créer l'escalier.
Si vous avez sélectionné les options de grugeage suivantes dans l'onglet Graphique, sélectionnez les poutres porteuses, puis cliquez sur le bouton du milieu de la souris.

Clé d'identification de pièce


	Elément
1	Limon
2	Marche
3	Paliers

Onglet Graphique

Utilisez l'onglet ‎Graphique‎ pour contrôler la géométrie des limons et les points de nez des marches.

Type de palier supérieur


Option	Description
	Défaut
	Palier horizontal
	Grugé Le haut du limon se trouve sur la pièce porteuse. Des plats verticaux et horizontaux sont soudés à l'extrémité du limon.

Type de palier inférieur


Option	Description
	Défaut
	Vertical Crée un raccord de palier vertical dont la longueur est définie par rapport au nez de la dernière marche.
	Horizontal Crée un raccord de palier horizontal dont la longueur est définie par rapport au nez de la dernière marche.
	Point inférieur vertical Le point sélectionné est sur le haut de l'acier ou sur le coffrage supérieur.
	Point inférieur horizontal Le point sélectionné est sur le haut de l'acier ou sur le coffrage supérieur.
	Grugé Crée un grugeage en bas du limon pour s'adapter à la pièce de soutien. Un plat vertical est soudé à l'extrémité du limon.

Dimensions de l'escalier


	Description	Défaut
1	Définissez la distance entre le point supérieur et l'extrémité du palier supérieur gauche. Si vous définissez la valeur sur `0 mm`, le palier supérieur gauche n'est pas créé. Si vous sélectionnez le type de raccord de palier supérieur grugé, définissez la dimension de coupe du plat horizontal à partir de l'arête du limon.	`0 mm`
2	Définissez la distance verticale à partir du point supérieur jusqu'au dessus du fer du raccord de palier supérieur. Si le raccord de palier supérieur n'est pas créé, le dessus du limon est utilisé. Si vous sélectionnez le type de raccord de palier supérieur grugé, définissez la distance verticale entre le point supérieur et la coupe horizontale supérieure du limon.	`200 mm`
3	Définissez la distance maximale autorisée entre deux marches consécutives. L'espacement entre les marches est calculé à l'aide du type d'espacement de marche Exacte ou Egale et du nombre de marches. Par exemple, si la hauteur de marche est de `200 mm`, le paramètre Exacte crée des marches exactement de cette hauteur (entrez le nombre de marches comme un entier). Le paramètre Egale crée le nombre de marches requis, de bas en haut, en calculant la hauteur la plus proche possible de `200 mm`.	`(Z*220)/(Z+220) mm`, où Z est la distance verticale entre les 2 points sélectionnés.
4	Sélectionnez l'orientation de la dimension des nez de marche : Vertical Horizontal Perpendiculaire	Vertical
5	Définit la dimension du nez des marches. Cette dimension dépend de la direction que vous avez sélectionnée.	`0 mm`
6	Définit cette dimension en fonction du type de raccord de palier inférieur sélectionné : Palier inférieur Horizontal ou Point inférieur horizontal Définissez la distance verticale à partir du point inférieur jusqu'au dessus du fer du raccord de palier inférieur. Vertical ou Point inférieur vertical Définissez la distance horizontale entre le point inférieur sélectionné et la partie la plus éloignée du raccord de palier inférieur. Raccord de palier inférieur grugé Définissez la distance horizontale entre le point inférieur et la coupe verticale du limon. Par défaut, la coupe est effectuée sur l'arête de la pièce porteuse.	`150 mm`
7	Définissez la dimension verticale entre le point inférieur et la première marche. Vous pouvez définir cette dimension avec le type d'espacement Egale et le type de raccord de palier inférieur Vertical ou Point inférieur horizontal.	Egal à l'espacement vertical entre les marches
8	Définissez la dimension de coupe du plat vertical par rapport au bord du limon. Vous pouvez définir cette dimension avec le type de raccord de palier inférieur grugé.	`0 mm`
9 12	Définit cette dimension en fonction du type de raccord de palier inférieur sélectionné : Palier inférieur Horizontal ou Point inférieur horizontal. Définissez la distance horizontale entre le point inférieur et le raccord de palier inférieur. Vertical ou Point inférieur vertical. Définissez la distance verticale entre le point inférieur et le point inférieur du raccord de palier inférieur.	`600 mm`
10	Définissez l'écart vertical entre la pièce porteuse inférieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de palier inférieur grugé.	`0 mm`
11	Définissez l'écart horizontal entre la pièce porteuse inférieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de palier inférieur grugé.	`0 mm`
13	Définissez ce jeu pour raccourcir les marches uniformément des deux côtés.	`0 mm`
14	Définissez la largeur des marches.	`1000 mm`
15	Définissez l'écart horizontal entre la pièce porteuse supérieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de raccord de palier supérieur grugé.	`0 mm`
16	Définissez l'écart vertical entre la pièce porteuse supérieure et la coupe du limon. Vous pouvez définir cette dimension avec le type de raccord de palier supérieur grugé.	`0 mm`
17	Définit cette dimension en fonction du type de raccord de palier supérieur sélectionné : Raccord de palier supérieur horizontal. Définissez la distance entre le point supérieur et l'extrémité du limon. Raccord de palier supérieur grugé. Définissez la distance horizontale entre le point supérieur et la coupe verticale du limon. Par défaut, la coupe est effectuée sur le bord de la pièce porteuse. Si vous définissez cette dimension sur `0 mm`, le raccord de palier supérieur n'est pas créé.	`0 mm`
18	Sélectionnez le type d'espacement des marches : Exacte crée des marches possédant exactement la hauteur définie. Entrez le nombre de marches sous forme d'entier. Egale crée le nombre de marches requis, de bas en haut, en calculant la hauteur la plus proche possible de la hauteur de marche définie. Le type d'espacement détermine la manière dont l'espacement vertical entre les marches est calculé. Si vous sélectionnez Exacte et définissez le type de raccord de palier inférieur sur Horizontal ou Point vertical inférieur, les marches sont espacées à partir du point supérieur jusqu'au point inférieur. Dans tous les autres cas, les marches sont espacées à partir du point inférieur jusqu'au point supérieur.	Egale
19	Entrez le nombre de marches. Cette option dépend du type d'espacement et de la hauteur de marche. Si vous définissez le type d'espacement des marches sur Exacte ou Egale et si la hauteur de marches n'est pas définie, Marches poly.(S73) crée le nombre de marches que vous avez défini.	Calculé à partir de la distance verticale entre les points sélectionnés et l'écartement des marches

Décalage vertical du palier

Définissez le décalage vertical du palier horizontal droit et gauche en haut et en bas des limons.

Onglet Configuration escalier

Utilisez l'onglet Configuration escalier pour paramétrer les propriétés des pièces, les marches supérieure et inférieure, la position de l'escalier sur un plan horizontal, et la rotation des limons et des marches.

Propriétés des pièces de l'escalier


	Pièce	Description	Par défaut
1	Limon gauche	Toujours créé Sélectionnez un profil dans le catalogue de profils.	`UPN300` Le nom par défaut est `LIMON`.
1	Limon droit	Toujours créé Sélectionnez un profil dans le catalogue de profils.	`UPN300` Le nom par défaut est `LIMON`.
2	Plat H sup.	Créé uniquement si le haut du limon repose sur la poutre porteuse.	`6 mm` Le nom par défaut est `PLAT`.
3	Plat V sup.	Créé uniquement si le haut du limon repose sur la poutre porteuse.	`6 mm` Le nom par défaut est `PLAT`.
4	Plat V inf.	Créé uniquement si le bas du limon repose sur la poutre porteuse.	`6 mm` Le nom par défaut est `PLAT`.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.

Paramètres de configuration d'escalier


Option	Description
Création d'assemblage	Définissez quelles pièces de l'escalier forment l'assemblage. Les limons sont la valeur par défaut. Non : Aucune soudure n'est créée dans le composant. Oui : Toutes les soudures sont créées dans le composant. Limons : Les soudures 2 et 3 entre les marches et les limons ne sont pas créées. Les limons restent des assemblages séparés et chaque marche est un assemblage séparé. Les attaches sont soudées aux limons.
Ligne référence limon	Dessus: La ligne située à l'intérieur des marches sur la face supérieure est utilisée comme ligne de référence. Nez marche: La ligne du nez de marche est utilisée comme ligne de référence. La ligne de référence est utilisée pour les croquis de débit.
Rotation marches	Rotation de la marche autour de son axe. La valeur par défaut est Dessus.
Position verticale	Position de l'escalier. La ligne centrale des marches est utilisée comme ligne de référence. La valeur par défaut est Droite.
Décalage	Décalage de l'escalier dans le plan à partir de la position définie dans l'option Position verticale. Le décalage par défaut est `0 mm`.
Rotation limon	Rotation du limon autour de son axe. La valeur par défaut est Dessus .
Créer marche haute	Spécifiez si la dernière marche de l'escalier (la plus haute) est créée. Par défaut, la dernière marche est créée.
Création marche basse	Spécifiez si la première marche de l'escalier (la plus basse) est créée. Par défaut, la première marche est créée.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés du groupe de boulons qui relient les marches aux limons.

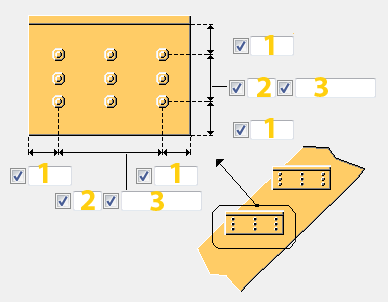

Dimensions du groupe de boulons

Notez que si vous définissez les dimensions verticales de la marche sur l'onglet Marches poly., les dimensions définies dans l'onglet Marches poly. sont utilisées.


	Description	Défaut
1	Pince des boulons.	`Diamètre boulon * 1,5`
2	Quantité de boulons.	`2`
3	Ecartement des boulons. Utilisez une espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.	`100 mm`

Sens de boulonnage


Option	Description
	Par défaut. Boulonné de la marche vers l'attache. Autodéfauts permet de modifier cette option.
	Boulonné de la marche vers l'attache.
	Boulonné de l'attache vers la marche.

Propriétés de base des boulons


	Description	Défaut
Taille du boulon	Diamètre du boulon.	`20 mm`
Classe des boulons	Norme de boulon à utiliser dans le composant.	`7990`
Tolérance	Jeu entre le boulon et le trou.	`2 mm`
Filet dans matière	Définit si le filet se trouve sur les éléments boulonnés, lors de l'utilisation de boulons avec tige lisse. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Emplacement de montage des boulons.	`Site`

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Qté trous oblongs	Définissez le nombre de trous oblongs.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés ou taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Onglet Marches poly.

Utilisez l'onglet Marches poly. pour définir les propriétés et les dimensions du profil de marche.

Plat


Pièce	Description	Défaut
Plat	Pour créer un profil de plat, sélectionnez un profil dans le catalogue de profils.	PL10*150


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Finition	Décrit le traitement de surface de la pièce.

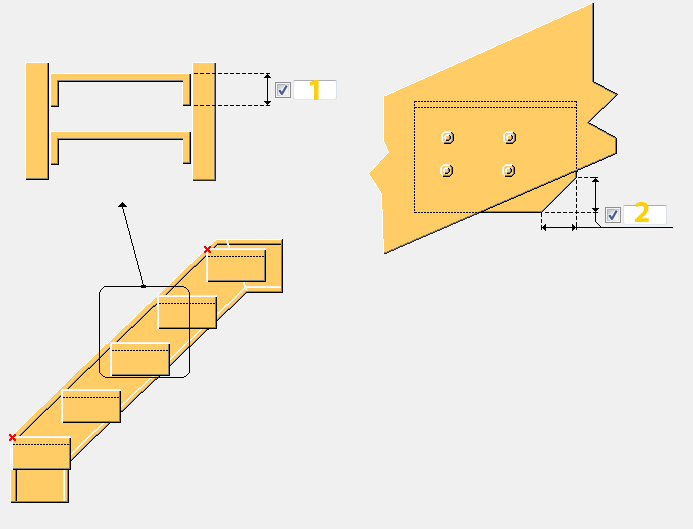

Dimensions du profil de marche


	Description	Défaut
1	Définissez la hauteur de l'élément vertical de la marche.	Dimension verticale définie dans l'onglet Boulons.
2	Définit le chanfrein symétrique pour l'angle arrière de tous les plats de marche.	`0 mm`

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
