Portique standard (S92)
Portique standard (S92) crée un cadre de construction pré-calculé au point sélectionné. Ce composant utilise les composants existants pour créer des poteaux reconstitués et des arbalétriers, des platines, des jarrets, des éclissages et des éclisses faîtage.
Objets créés
-
Arbalétrier reconstitué (1 à 4 segments)
-
Joint faîtage
-
Eclissages
-
Jarrets (2)
-
Poteaux reconstitués (1 à 4 segments)
-
Détails platine (2)
Utilisation
| Situation | Description |
|---|---|
|
|
Cadre comprenant des poteaux et des arbalétriers épissés. |
|
|
Joint faîtage entre deux arbalétriers au sommet du cadre de portail. |
|
Première éclisse entre le premier et le deuxième segment de l'arbalétrier. |
|
|
Deuxième éclisse entre le deuxième et le troisième segment de l'arbalétrier. |
|
|
Jarret entre le deuxième segment du poteau et le premier segment de l'arbalétrier. |
|
|
Éclisse poteau entre le premier et le deuxième segment du poteau. |
|
|
Détails de la platine du poteau. |
Ordre de sélection
-
Sélectionnez le point d’insertion du cadre.
La structure est créée automatiquement lorsque vous sélectionnez le point.

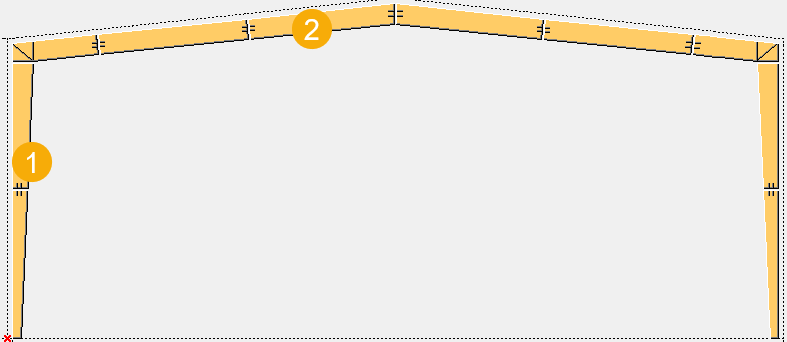

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Colonne |
|
2 |
Arbalétrier |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions du cadre.

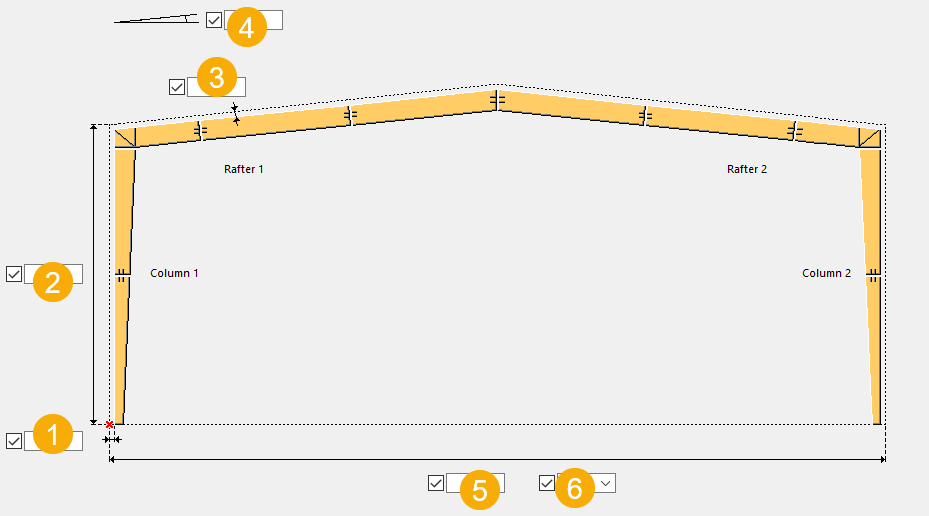

Cotations
| Description | |
|---|---|
|
1 |
Distance horizontale du poteau par rapport au point d’entrée |
|
2 |
Hauteur du poteau |
|
3 |
Distance de décalage de l'arbalétrier par rapport au cadre d’entrée |
|
4 |
Angle de l'arbalétrier |
|
5 |
Largeur structure |
|
6 |
Orientation de la structure |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir les propriétés de la pièce. Indiquez si les composants sont explosés ou non.
Pièces
| Option | Description |
|---|---|
|
Poteau 1, Poteau 2 |
Sélectionnez un composant dans le catalogue Applications & composants. Définissez les segments et les longueurs. |
|
Arbalétrier 1 , Arbalétrier 3 |
Sélectionnez un composant dans le catalogue Applications & composants. Définissez les segments et les longueurs. |
|
Platine poteau 1, Platine poteau 2 |
Sélectionnez un composant dans le catalogue Applications & composants. |
|
Jarret poteau 1, Jarret poteau 2 |
Sélectionnez un composant dans le catalogue Applications & composants. |
|
Attache faîtage |
Sélectionnez un composant dans le catalogue Applications & composants. |
