Coupe+soudures avec jeu (49)
Coupe+soudures avec jeu (49) soude une poutre à une autre poutre. Vous pouvez définir la coupe de l'extrémité de la poutre. L'attache crée également des raidisseurs horizontaux si nécessaire.
Objets créés
-
Adaptation et coupes à l'extrémité de la poutre
-
Soudures
-
Raidisseurs (4) facultatif
Utilisation
|
Situation |
Description |
|---|---|
|
|
Poutre soudée à une autre poutre. Bas de l'âme de la poutre secondaire grugée. |
Avant de démarrer
Créez deux poutres.
Ordre de sélection
- Sélectionnez la pièce principale (poutre).
- Sélectionnez la deuxième pièce secondaire (poutre à couper).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Onglet Graphique
Utilisez l'onglet Graphique pour définir la géométrie de l'attache.

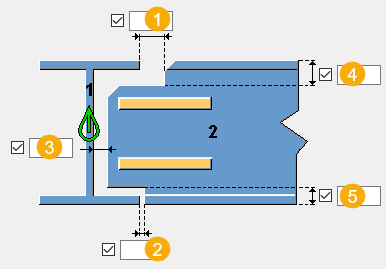

Dimensions
| Description | Par défaut | |
|---|---|---|
| 1 |
Tolérance horizontale entre la pièce principale et les ailes supérieures de la pièce secondaire. |
0 mm |
| 2 |
Tolérance horizontale de l'aile inférieure entre la pièce principale et les ailes inférieures de la pièce secondaire. |
0 mm |
| 3 |
Tolérance horizontale entre l'âme de la pièce principale et l'âme de la pièce secondaire. |
0 mm |
|
4 |
Tolérance verticale supérieure de l'âme. Distance verticale entre l'arête supérieure de l'élément secondaire et le haut de l'âme. |
|
|
5 |
Tolérance verticale inférieure de l'âme. Distance verticale entre l'arête inférieure de l'élément secondaire et le bas de l'âme. |
Dimensions de grugeage de l'aile de la poutre secondaire
| Description | |
|---|---|
| 1 |
Dimension du grugeage de l'aile supérieure ou inférieure de la poutre secondaire, si la poutre secondaire est pivotée comme sur le graphique ci-dessous.
|
| 2 |
Dimension du grugeage de l'aile supérieure ou inférieure de la poutre secondaire, si la poutre secondaire est pivotée comme sur le graphique ci-dessous.
|
Onglet Eléments
| Option | Description | Par défaut |
|---|---|---|
| Raidisseurs supérieurs/inférieurs | Epaisseur, largeur et hauteur de raidisseur. | L'épaisseur par défaut est égale à l'épaisseur de l'aile supérieure ou inférieure de la poutre. La largeur par défaut est égale à 0,5*(largeur de l'aile supérieure ou inférieure - épaisseur de l'âme). La longueur par défaut (hauteur) est de 300 mm. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres

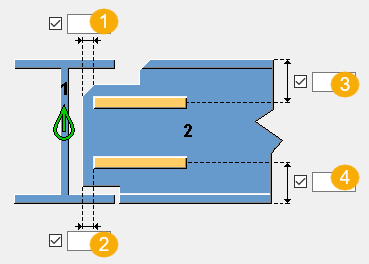

Cotation de positions des raidisseurs
|
Description |
Par défaut | |
|---|---|---|
|
1 |
Distance horizontale entre le raidisseur supérieur et l'extrémité de la poutre. |
0 mm |
|
2 |
Distance horizontale entre le raidisseur inférieur et l'extrémité de la poutre. |
0 mm |
|
3 |
Distance verticale entre le raidisseur supérieur et l'aile supérieure. |
Hauteur de la poutre secondaire / 4 |
| 4 |
Distance verticale entre le raidisseur inférieur et l'aile inférieure. |
Hauteur de la poutre secondaire / 4 |
Dimensions du chanfrein de la poutre secondaire
| Description | Par défaut | |
|---|---|---|
| 1 |
Dimension du chanfrein de l'âme supérieure. |
0 mm |
| 2 |
Dimension du chanfrein de l'âme inférieure. |
0 mm |
|
3 |
Dimension du chanfrein de l'aile supérieure. |
0 mm |
|
4 |
Dimension du chanfrein de l'aile inférieure. |
0 mm |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
