Configuration de groupes dans le Gestionnaire d'implantation

Vous pouvez créer des groupes dans le Gestionnaire d'implantation afin de classer les points, les lignes et les arcs d'implantation de manière adéquate.

Points de base mesurés dans le Gestionnaire d'implantation

Vous pouvez utiliser des points de base dans le Gestionnaire d'implantation lors de la définition de l'emplacement des points d'implantation. Vous pouvez utiliser les points de base qui sont déjà définis dans le modèle, et vous pouvez définir de nouveaux points de base dans Fichier > Propriétés du projet > Points de base. Le Gestionnaire d'implantation utilise les coordonnées Emplacement dans le modèle définies pour des points de base et les coordonnées Coordonnée Est, Coordonnée Nord et Niveau.

Lorsque vous ajoutez, modifiez ou supprimez des points de base dans Fichier > Propriétés du projet > Points de base, vérifiez que les données des points de base sont à jour dans le Gestionnaire d'implantation.

Les points de base que vous ajoutez sont affichés dans la liste Système de coordonnées local du groupe pour les groupes du Gestionnaire d'implantation.
Si vous supprimez un point de base qui est lié à un groupe dans le Gestionnaire d'implantation, Tekla Structures recrée ce point de base pour qu'il puisse toujours être utilisé dans le Gestionnaire d'implantation.
Si vous modifiez un point de base utilisé dans le Gestionnaire d'implantation, Tekla Structures affiche un message concernant l’utilisation du point de base dans le Gestionnaire d'implantation. Vous pouvez utiliser les coordonnées modifiées dans le Gestionnaire d'implantation ou vous pouvez choisir de ne pas les utiliser. Si vous choisissez de ne pas les utiliser, les coordonnées du point de base seront ensuite différentes dans Tekla Structures et dans le Gestionnaire d'implantation.

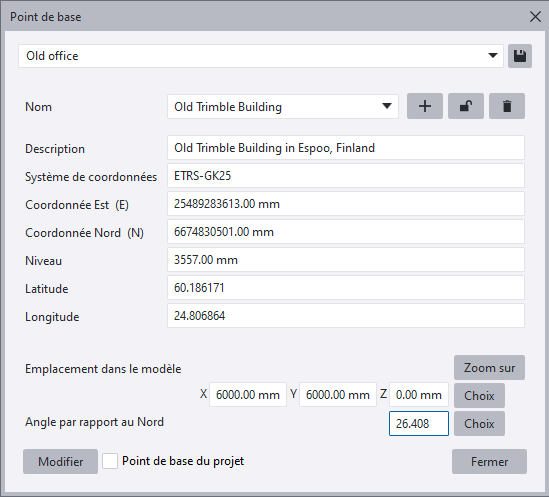

Lorsque vous ouvrez un modèle existant dans une version Tekla Structures dans laquelle le Gestionnaire d'implantation utilise la fonctionnalité de point de base, le Gestionnaire d'implantation crée des points de base selon le groupe des systèmes de coordonnées locaux qui ne sont pas définis par rapport à l'origine du modèle [(0,0,0) et n'ont aucune rotation]. Les points de base créés sont ajoutés aux groupes dans le Gestionnaire d'implantation et affichés dans la liste Système de coordonnées local du groupe. Les points de base sont également affichés dans la liste des points de base dans Fichier > Propriétés du projet > Points de base. Le texte de description dans la boîte de dialogue Point de base indique que le point de base a été créé par le Gestionnaire d'implantation.

Définition d'un système de coordonnées par défaut pour les groupes

Vous pouvez définir un point de base par défaut pour définir le système de coordonnées par défaut pour tous les nouveaux groupes que vous créez dans le Gestionnaire d'implantation. Vous pouvez utiliser les groupes dans le Gestionnaire d'implantation afin de classer les points, les lignes et les arcs d'implantation de manière adéquate.

Dans l'onglet Gestion, cliquez sur Gestionnaire d'implantation.
Dans le Gestionnaire d'implantation, sélectionnez Groupe d'objets du Gestionnaire d'implantation pour afficher la liste Grouper le système de coordonnées local pour les nouveaux groupes disponible.
Sélectionnez dans la liste le point de base que vous souhaitez utiliser, l'origine du modèle ou le plan de travail actuel.

Les points de base qui ont été définis dans le modèle sont disponibles dans la liste. Si vous avez ajouté de nouveaux points de base au modèle depuis l'ouverture du Gestionnaire d'implantation, vérifiez que les nouveaux points de base sont disponibles dans la liste.

Vous pouvez modifier le système de coordonnées par défaut du groupe à tout moment en sélectionnant une autre option dans la liste. Notez que le système de coordonnées par défaut s'applique uniquement aux nouveaux groupes. Les groupes existants ne sont pas modifiés.

Définition des paramètres de repérage des groupes

Vous pouvez faire en sorte que tous les groupes du Gestionnaire d'implantation possèdent les mêmes paramètres de repérage. Lorsque vous modifiez les paramètres, les paramètres modifiés sont utilisés dans tous les groupes que vous créez après cette opération. Les paramètres des groupes existants ne sont pas modifiés.

Dans l'onglet Gestion, cliquez sur Gestionnaire d'implantation.
Cliquez sur le bouton Paramètres.
Dans la boîte de dialogue Paramètres, cliquez sur Groupe.
Définissez les paramètres de repérage.
1. Dans la case Préfixe, saisissez un préfixe.

  Vous pouvez également laisser le préfixe vide pour créer les points, lignes ou arcs d'implantation sans préfixe.
2. Saisissez un numéro de début dans la case N° début.
3. Saisissez une longueur maximale de numéro dans la case Longueur max. numéro.
4. Dans la case Séparateur, entrez un séparateur, un trait d’union ou un espace vide, pour séparer le préfixe du numéro.
5. Dans la liste Remplissage l'espace avant le texte, indiquez si l'espace situé avant le numéro est rempli ou non de zéros, par exemple PFX 00001 ou PFX 1.
Cliquez sur Enregistrer.

Remarque :

Vous pouvez modifier les paramètres de repérage d'un groupe séparé si vous ne souhaitez pas utiliser les paramètres par défaut. Cliquez avec le bouton droit de la souris sur le groupe, sélectionnez Nom automatique, puis modifiez les paramètres dans la boîte de dialogue. Pour restaurer les paramètres par défaut, cliquez sur Réinitialiser.

Définir des unités pour le Gestionnaire d'implantation

Utilisez l’option avancée XS_IMPERIAL pour contrôler les unités utilisées dans le Gestionnaire d'implantation. Définissez l’option avancée sur TRUE pour afficher les unités impériales. Dans le cas contraire, les unités métriques sont utilisées.

Vous pouvez modifier les paramètres de précision de distance des unités dans le Gestionnaire d'implantation Paramètres , sous la section Général.

Création d'un groupe dans le Gestionnaire d'implantation

Dans l'onglet Gestion, cliquez sur Gestionnaire d'implantation.
Cliquez sur le bouton Nouveau groupe .

Vous pouvez éventuellement configurer plusieurs groupes pour y classer les points, lignes et arcs d'implantation au fur et à mesure que vous les modélisez.
Entrez un nom pour le groupe dans la boîte de dialogue Nouveau nom de groupe et cliquez sur Créer.

Un nom de groupe peut contenir 79 caractères.
Entrez une description pour le groupe, si nécessaire.
Sélectionnez le Système de coordonnées local du groupe.

Les coordonnées sont appliquées immédiatement une fois sélectionnées.

Si vous ne souhaitez pas utiliser le point de base par défaut, vous pouvez sélectionner un autre point de base approprié, l'origine du modèle ou le plan de travail actuel.
Vérifiez les paramètres de repérage du groupe.

Les groupes que vous créez utilisent les paramètres de repérage par défaut définis dans le Gestionnaire d'implantation Paramètres. Si vous souhaitez modifier les paramètres de repérage, cliquez avec le bouton droit de la souris sur le groupe et sélectionnez Nom automatique. Ensuite, modifiez les paramètres dans la boîte de dialogue Nom automatique.

Le Gestionnaire d'implantation peut afficher un groupe Non attribué dans l’arborescence. Le groupe Non attribué affiche les points et les lignes d'implantation possédant des informations de groupe incorrectes. En règle générale, ce sont des points et des lignes qui ont été créés dans une version antérieure du Gestionnaire d'implantation.

Gérer et visualiser le contenu des groupes du Gestionnaires d'implantation

Effectuez l'une des procédures suivantes :


Pour	Procéder comme suit
Ajouter un objet de mise en page à un groupe	Suivez l'une des procédures ci-dessous : Sélectionnez l'objet dans le modèle, puis cliquez avec le bouton droit de la souris sur le groupe souhaité dans le Gestionnaire d'implantation et sélectionnez Ajouter sélection. Double-cliquez sur l'objet dans le modèle et sélectionnez un groupe dans la liste Nom groupe.
Modifier l'ordre ou le groupe des objets de la mise en page	Sélectionnez un ou plusieurs objets de mise en page dans un groupe et faites glisser les objets vers le groupe souhaité. Vous pouvez également modifier l'ordre des groupes en les faisant glisser. Pour sélectionner plusieurs objets ou groupes, maintenez la touche Ctrl ou Maj enfoncée.
Afficher les coordonnées d’emplacement des points	Lorsque vous avez sélectionné un système de coordonnées pour le groupe et ajouté les points d’implantation au groupe, vous pouvez afficher les coordonnées d’emplacement des points dans le Gestionnaire d'implantation. Sélectionnez un point dans le groupe pour afficher les coordonnées du point. Emplacement dans le modèle affiche l’emplacement du point par rapport à l’origine du modèle. Emplacement dans le groupe affiche l’emplacement du point par rapport au système de coordonnées local du groupe. Est, Nord, Niveau affiche les coordonnées qui représentent les coordonnées X, Y et Z correspondantes.
Mettre en surbrillance les points, lignes et arcs d'implantation dans le modèle	Vous pouvez mettre en surbrillance le contenu d’un groupe dans le modèle. Sélectionnez un groupe dans le Gestionnaire d'implantation et cliquez sur le bouton Surbrillance auto. Cliquez sur l’arrière-plan du modèle pour supprimer la surbrillance. Vous pouvez également ne mettre en évidence qu'une partie du contenu d'un groupe. Sélectionnez un groupe, maintenez la touche Ctrl ou Maj enfoncée et sélectionnez les points, les lignes et les arcs que vous souhaitez mettre en évidence. Si vous souhaitez mettre en surbrillance le contenu de tous les groupes dans le modèle, sélectionnez Groupe d'objets du Gestionnaire d'implantation dans le Gestionnaire d'implantation, puis cliquez sur le bouton Surbrillance auto.
