Si vous ne sélectionnez pas Hiérarchie spatiale à partir de l’Organisateur dans les paramètres d'export IFC, l'export utilise la hiérarchie d'export IFC définie dans les attributs utilisateur de la pièce. Vous devez également modifier les attributs utilisateur de la pièce pour définir les informations relatives à la charge et sélectionner le type d'export IFC.

1. Double-cliquez sur un objet, par exemple un poteau, pour ouvrir les propriétés de la pièce, puis cliquez sur le bouton Attributs utilisateur.
2. Dans l'onglet Informations structurelles, définissez Porteur sur Appui, si vous voulez définir l'attribut utilisateur LOAD_BEARING pour l'objet exporté.

   Définissez cette option sur Non pour tous les objets ne supportant pas de charge. Appui est la valeur par défaut.

3. Accédez à l'onglet Export IFC, puis dans la liste Type export IFC, sélectionnez Auto ou B-rep :
   • L'option Auto sélectionne automatiquement le type d'objet IFC Swept Solid dans lequel est converti un objet Tekla au format IFC.
   • Si la fonction Auto échoue pour une raison quelconque (par exemple, à cause d'une déformation), l'export est automatiquement redéfini sur B-rep et crée un objet IFC maillé moins précis. Ces objets sont gourmands en données, mais restent géométriquement corrects.
   • L'option B-rep force toujours la création d'objets IFC maillés.
4. Si vous comptez utiliser la hiérarchie d'export au niveau de la pièce, définissez Nom bâtiment IFC et Nom étage bâtiment IFC.
5. Cliquez sur Modifier dans la boîte de dialogue des attributs utilisateur.

Avant d'exporter des objets du modèle Tekla Structures au format IFC, vous devez définir les entités IFC obtenues pour les objets du modèle exportés dans les propriétés de l'objet.

1. Double-cliquez sur un objet du modèle, par exemple un poteau, pour ouvrir les propriétés de la pièce.

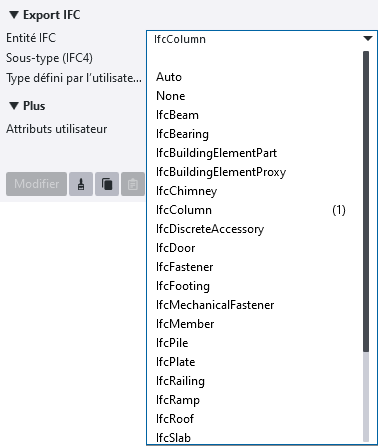

2. Dans la section Export IFC du panneau des propriétés, sélectionnez une option dans la liste Entité IFC pour définir l'entité IFC de l'objet du modèle exporté.

   L'entité par défaut pour le type d'objet est sélectionnée par défaut.



3. Vous pouvez définir l'entité IFC de façon plus précise en sélectionnant un sous-type d'entité parmi les sous-types prédéfinis disponibles dans la liste Sous-type (IFC4), ou en sélectionnant USERDEFINED et en définissant le type souhaité en texte libre dans Type défini par l’utilisateur (IFC4).

   Le sous-type et le type défini par l'utilisateur sont pris en charge uniquement dans l'export IFC4.

   Les sous-types disponibles dépendent de l'entité IFC sélectionnée.

   Par exemple, si vous avez un assemblage natif dans votre modèle Tekla Structures, vous pouvez définir que son type d'entité est IfcBridgePart, et sélectionner un sous-type parmi les sous-types prédéfinis, par exemple, PIER, ou sélectionner USERDEFINED, puis saisir le type souhaité en texte libre, par exemple, pièce de pont.

4. Cliquez sur Modifier dans le panneau des propriétés.

1. Sélectionnez les objets du modèle à exporter.

   Si vous souhaitez exporter tous les objets du modèle, aucune sélection n'est nécessaire.

2. Dans le menu Fichier, cliquez sur Exporter > IFC.
3. Si des paramètres d'export prédéfinis sont disponibles, chargez les paramètres d'export prédéfinis dans la liste en haut et cliquez sur Charger.

   Les fichiers de paramètres d'export prédéfinis se trouvent dans les dossiers d'environnement.

4. Recherchez l'emplacement du Fichier sortie et remplacez le nom outcoord par le nom du fichier souhaité.

   Les fichiers IFC sont exportés par défaut dans le répertoire \IFC sous le répertoire du modèle actuel. Le chemin du fichier ne peut pas dépasser 247 caractères. Il n'est pas nécessaire de saisir l'extension du fichier. Elle sera automatiquement ajoutée en fonction du Format fichier sélectionné.

5. Définissez les paramètres d'export :

   Paramètre	Description
   Onglet Paramètres
   Format fichier	Les options sont IFC, IFC XML, IFC zippé et IFC XML zippé.
   Type d'export	Sélectionnez le type d'export souhaité. Surface geometry: Si le modèle est uniquement utilisé à des fins de consultation, ou en tant que modèle de référence, choisissez Surface geometry. Surface geometry est idéal lorsque vous avez besoin de consulter le modèle sans avoir à le réutiliser ou le modifier : Les armatures sont exportées comme B-rep. L'export ne prend pas en charge la géométrie solide constructive (CSG). Les éléments courbes sont exportés comme B-rep. Les boulons sont exportés comme B-rep. Coordination view 2.0: Coordination view 2.0 certifiée doit être votre valeur par défaut. Nous recommandons d'utiliser ce type d'export lorsque la géométrie doit être éditée et modifiée dans l'application de destination : Les armatures sont exportées comme extrusions. L'export utilise la géométrie solide constructive (CSG) pour afficher les découpes et les vides. Les éléments courbes sont exportés comme extrusions. Les boulons sont exportés comme B-rep. Steel fabrication view: Ce type d'export convient pour le processus de fabrication et doit être fourni pour la construction. Steel fabrication view est recommandé pour l'export d'informations détaillées sur les objets en acier pour la fabrication de pièces en acier : Exporte la présentation de l'assemblage et les jeux de propriétés dédiés. Les trous sont exportés en tant que vides. Le fichier de configuration de la vue du modèle des pièces en acier pour les jeux de propriétés et les propriétés (IfcPropertySetConfigurations_AISC.xml) est inclus par défaut dans l'installation. Coordination view 1.0: Ce type d'export convient si vous devez exporter des ouvertures en tant qu'objets distincts. Nous recommandons d'utiliser Coordination view 1.0 à la place de Coordination view 2.0 lorsque vous devez disposer de réservations et d'ouvertures présentées à l'aide d'éléments d'ouvertures : Les armatures sont exportées comme extrusions. Les vides et les ouvertures sont exportés en tant qu'éléments d'ouvertures (ifcOpeningElements). Les éléments courbes sont exportés comme extrusions. Les boulons sont exportés comme B-rep.
   Jeux de propriétés	La sélection du jeu de propriétés par défaut change lorsque vous modifiez le Type d'export. Pour utiliser un jeu de propriétés par défaut de votre environnement, sélectionnez le jeu de propriétés dans la liste Jeux de propriétés. Pour modifier un jeu de propriétés existant, sélectionnez-le dans la liste et cliquez sur Modifier. Pour définir un nouveau jeu de propriétés, sélectionnez <nouveau> et cliquez sur Modifier.
   Exporter	Sélectionnez Objets sélectionnés ou Tous les objets. Si vous avez sélectionné Objets sélectionnés, vous devez sélectionner les objets dans le modèle.
   Emplacement par	Origine du modèle exporte le modèle par rapport à 0,0,0. Plan de travail exporte le modèle Niveau par rapport au système de coordonnées du plan de travail courant. Point de base : <nom du point de base> exporte le modèle par rapport au point de base à l'aide des valeurs du système de coordonnées Coordonnée Est, Coordonnée Nord, Niveau, Angle par rapport au Nord, Latitude et Longitude à partir de la définition du point de base. Les valeurs de latitude et de longitude du point de base ont une précision de l'ordre de la microseconde. Notez que si le point de base n'est pas défini, il ne s'affiche pas dans la liste.
   Onglet Avancé
   Types d’objet	Sélectionnez les types d'objet à exporter. Les différentes options sont les suivantes : Assemblages Boulons Soudures Objets de coulage: Sélectionnez cette option pour exporter des objets de coulage au lieu des pièces en béton coulé sur site. Notez que l'export de l'unité de coulage n'est pas pris en charge dans IFC2x3. Maillage Armatures Surfaçage et surfaces Locaux Si vous sélectionnez Assemblages, vous pouvez exclure des assemblages mono-pièce en sélectionnant Exclure les assemblages mono-pièce dans la zone Autre. Prenez en considération ce qui suit : Les chanfreins d'arête sont omis du modèle IFC exporté. Cette fonction permet une meilleure interopérabilité avec les systèmes de conception d'installations. Si la géométrie avec chanfreins d'arête est nécessaire, vous pouvez définir le type d'export IFC sur B-rep séparément pour ces objets dans la boîte de dialogue des attributs utilisateur de l'objet dans l'onglet Export IFC. L'export n'exporte pas ce que vous avez sélectionné si certains types d'objets sont sélectionnés. Par exemple, si une pièce en béton est sélectionnée et que laArmaturescase est cochée, toutes les armatures de la pièce en béton seront exportées. Il n'est pas possible de sélectionner les armatures à exporter avec la pièce. La solution consiste à générer deux fichiers d'export IFC : un avec les pièces en béton uniquement et l'autre avec les armatures sélectionnées uniquement. Pour exporter des objets de coulage, utilisez le bouton de sélection Sélection composants, Sélection objets dans composants ou Sélection objets dans assemblages. N'utilisez pas le bouton de sélection Sélection assemblages, car il essaie d'exporter les unités de coulage, qui ne sont pas prises en charge dans l'export IFC2X3.
   Autre	Noms de calque = noms de pièce utilise les noms de pièce, tels que POTEAU et POUTRE, comme noms de calque pour les objets exportés. Si cette option n'est pas sélectionnée, le nom du calque sera le numéro de phase de l'objet suivi du nom de la phase. Pour utiliser un attribut utilisateur prédéfini comme nom de calque, définissez l'attribut utilisateur pour l'option avancée XS_IFC_EXPORT_OBJECT_LAYER_FROM_UDA. Cette option n'est pas disponible avec Steel fabrication view. Larges plats poutres en tant que plats exporte les poutres en larges plats en tant que plats. Sélectionnez cette option si vous avez modélisé des plats en poutres ou des poteaux avec des profils en plats. Certains composants système utilisent par exemple des poutres ou des poteaux à la place des plats. Hiérarchie spatiale à partir de l’Organisateur utilise la hiérarchie spatiale (Bâtiment-Site-Section- étages créée) créée dans l'Organisateur dans l'export. Procédez comme suit : Sélectionnez Hiérarchie spatiale à partir de l’Organisateur. Créez une hiérarchie de projet dans l'Organisateur. Dans l'Organisateur, cliquez avec le bouton droit sur le projet et sélectionnez Utiliser pour le reporting. Avant l'export IFC, synchronisez ou écrivez les données de l'Organisateur dans le modèle Tekla Structures en cliquant avec le bouton droit sur le projet dans l'Organisateur et en sélectionnant Écrire dans le modèle pour le reporting. Si vous ne sélectionnez pas Hiérarchie spatiale à partir de l’Organisateur, l'export utilise la hiérarchie d'export IFC définie dans les attributs utilisateur des pièces. Si vous n'avez pas défini les attributs utilisateur des pièces, les attributs utilisateur des propriétés du projet sont utilisés. Sélectionnez Exclure les assemblages mono-pièce lorsque vous exportez des assemblages. Couleurs de l'affichage en cours exporte les objets en utilisant les couleurs définies dans la représentation des objets plutôt que les couleurs de classe. Les paramètres de transparence définis sont également exportés. Cette option n'est pas disponible avec Steel fabrication view.

6. Si vous souhaitez enregistrer les paramètres d'export modifiés dans un nouveau fichier, donnez un nouveau nom au fichier de paramètres et cliquez sur Enregistrer Sous.
   Les nouveaux paramètres sont enregistrés dans le dossier \attributes, sous le répertoire du modèle.
7. Cliquez sur Exporter.

Vous pouvez exporter un modèle Tekla Structures ou une pièce du modèle au format IFC4.

1. Sélectionnez les objets du modèle à exporter.

   Si vous souhaitez exporter tous les objets du modèle, aucune sélection n'est nécessaire.

2. Dans le menu Fichier, cliquez sur Exporter > IFC4.
3. Si des paramètres d'export prédéfinis sont disponibles, chargez les paramètres d'export prédéfinis dans la liste en haut et cliquez sur Charger.
   Les fichiers de paramètres d'export prédéfinis se trouvent dans les dossiers d'environnement.
4. Dans la zone Nom du fichier, saisissez le nom du fichier sans extension.

   L'extension est ajoutée automatiquement en fonction du Format sélectionné. La longueur n'est pas limitée.

5. Accédez à l'emplacement Dossier.

   Les fichiers IFC sont exportés par défaut dans le répertoire \IFC sous le répertoire du modèle actuel.

   Des chemins d'accès absolu et relatif peuvent être définis.

6. Dans Sélection, indiquez si vous souhaitez exporter Tous les objets ou Objets sélectionnés.
   Si vous choisissez Objets sélectionnés, vous devez sélectionner Hiérarchie spatiale à partir de l’Organisateur.
7. Définissez les autres paramètres d'export :

   Paramètre	Description
   Emplacement par	Origine du modèle exporte le modèle par rapport à 0,0,0. Plan de travail exporte le modèle par rapport au système de coordonnées du plan de travail courant. Point de base : <nom du point de base> exporte le modèle par rapport au point de base à l'aide des valeurs du système de coordonnées Coordonnée Est, Coordonnée Nord, Niveau, Angle par rapport au Nord, Latitude et Longitude à partir de la définition du point de base.
   Couleur de l’objet	Indiquez si vous souhaitez exporter des objets à l'aide des couleurs de classe ou des couleurs de groupe d'objets. Si vous sélectionnez les couleurs de groupe d'objets, les paramètres de transparence définis sont également exportés.
   Noms de calque comme	Vous pouvez utiliser des phases, des noms de pièce ou des attributs de gabarits comme noms de calque des objets exportés. Sélectionnez Nom ou Phase dans la liste, ou entrez le nom d'attribut dans la zone. Notez que vous ne pouvez pas utiliser les attributs utilisateur comme nom de calque.
   Format	Les options sont IFC et IfcZip.
   Type d'export	Sélectionnez le type d'export souhaité. Reference view (IFC4) : Ce type d'export est destiné à prendre en charge le processus de référencement, et les fichiers exportés peuvent être utilisés comme fichiers de référence et affichés dans une visionneuse. La Reference view (IFC4) ne doit pas être utilisée pour la conversion en objets natifs. L'objectif global de la Reference view (IFC4) est de vous fournir différents processus pour diverses applications logicielles qui ne nécessitent pas de modifier la géométrie. De telles applications permettent la visualisation, l'estimation, la construction, l'exploitation, et d'autres analyses en aval. Design transfer view (IFC4) : Ce type d'export est destiné au processus de transmission, ce qui signifie l'import pour une modification ultérieure. Cela nécessite la conversion des entités IFC en objets natifs, et la conversion d'objets IFC peut être utilisée pour convertir les entités IFC en objets natifs Tekla Structures. Généralement, cet import et cette conversion ne sont nécessaires que quelques fois, voire qu'une seule fois. Le résultat peut nécessiter un peu de travail additionnel pour obtenir un modèle correct. Un exemple est la reprise du modèle d'ingénierie structurel (ou d'une partie de ce dernier) comme base de modélisation détaillée structurelle. Bridge view (IFC4.3) : L'objectif principal de l'export Bridge view est d'étendre Tekla Structures aux constructions de pont. Les fichiers IFC de pont sont basés sur le schéma IFC 4.3. IFC4precast view: Ce type d'export prend en charge le processus de transfert des données de fabrication des éléments préfabriqués. Cette phase couvre la fabrication de murs et de dalles préfabriqués comprenant tous les inserts et armatures nécessaires. Ce type d'export est disponible uniquement dans les rôles Préfabriqué. Pour plus d'informations sur IFC4precast, voir IFC4precast.
   Données du point de base	Sélectionnez le système à utiliser lorsque vous avez défini un point de base pour Emplacement par pour vous assurer que la collaboration fonctionne avec d'autres parties dans le projet. Les différentes options sont les suivantes : IfcMapConversion : Convertit le système de coordonnées local du modèle en système de coordonnées globales. Cette option est nécessaire lorsque le format IFC4 conforme au schéma IFC4 est requis. Système de coordonnées IfcSite : Convertit les coordonnées du modèle IFC pour chaque objet séparément. Cette option peut être utilisée pour créer un fichier IFC4 que vous pouvez afficher dans la plupart des visionneuses IFC, y compris Trimble Connect. La même méthode de conversion est également utilisée dans l'export IFC2x3.
   Jeux de propriétés	La sélection du jeu de propriétés change lorsque vous modifiez le Type d'export. Pour utiliser un jeu de propriétés par défaut, sélectionnez le jeu de propriétés dans la liste Jeux de propriétés. Pour modifier un jeu de propriétés existant, sélectionnez-le dans la liste et cliquez sur . Pour définir un nouveau jeu de propriétés, sélectionnez <nouveau> et cliquez sur .
   Export des objets coulés sur site	Vous permet de sélectionner plus précisément les éléments à inclure dans l'export des objets coulés sur site. Les options sont Unités de coulage ou objets de coulage et Éléments ou pièces béton coulés sur site.
   Larges plats poutres en tant que plats	Sélectionnez cette option si vous voulez exporter des larges plats poutres en tant que plats. Sélectionnez cette option si vous avez modélisé des plats en poutres ou des poteaux avec des profils en plats. Certains composants système utilisent par exemple des poutres ou des poteaux à la place des plats.

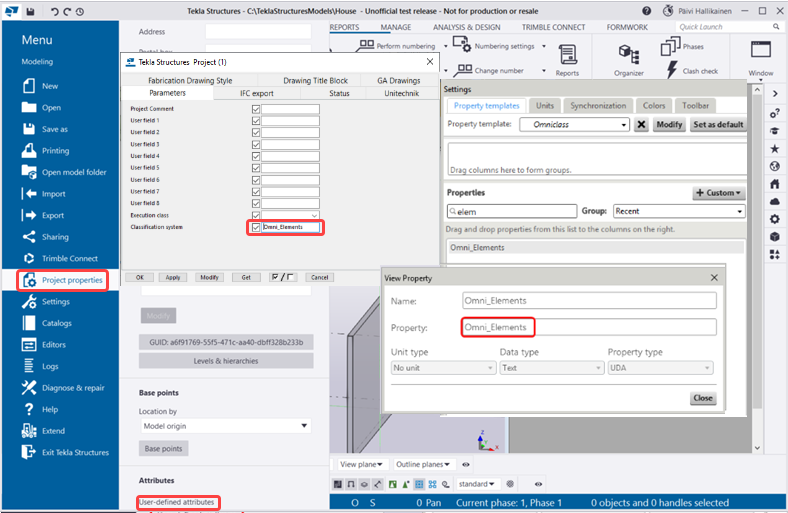

   Hiérarchie spatiale à partir de l’Organisateur	Hiérarchie spatiale à partir de l’Organisateur utilise la hiérarchie spatiale (Bâtiment-Site-Section- étages créée) créée dans l'Organisateur dans l'export. Procédez comme suit : Sélectionnez Hiérarchie spatiale à partir de l’Organisateur. Créez une hiérarchie de projet dans l'Organisateur. Dans l'Organisateur, cliquez avec le bouton droit sur le projet et sélectionnez Utiliser pour le reporting. Avant l'export IFC, synchronisez ou écrivez les données de l'Organisateur dans le modèle Tekla Structures en cliquant avec le bouton droit sur le projet dans l'Organisateur et en sélectionnant Écrire dans le modèle pour le reporting. Notez que les objets sélectionnés sont exportés uniquement lorsque Hiérarchie spatiale à partir de l’Organisateur a été sélectionnée. Si vous ne sélectionnez pas Hiérarchie spatiale à partir de l’Organisateur, l'export utilise la hiérarchie d'export IFC définie dans les attributs utilisateur de la pièce. Si vous n'avez pas défini les attributs utilisateur de la pièce, les attributs utilisateur des propriétés du projet sont utilisés. Notez également que dans les modèles de ponts, l'export utilise toujours la hiérarchie définie dans les attributs utilisateur de la propriété du projet.
   Types d’objet	Sélectionnez les types d'objet à exporter : Assemblages Boulons Maillages Armatures Surfaçage et surfaces Locaux Les chanfreins d'arête sont omis du modèle IFC exporté. Cette fonction permet une meilleure interopérabilité avec les systèmes de conception d'installations. Si la géométrie avec chanfreins d'arête est nécessaire, vous pouvez définir le type d'export IFC sur B-rep séparément pour ces objets dans la boîte de dialogue des attributs utilisateur de l'objet dans l'onglet Export IFC. L'export n'exporte pas ce que vous avez sélectionné si certains types d'objets sont sélectionnés. Par exemple, si une pièce béton est sélectionnée et que la case Armatures est cochée, toutes les armatures de la pièce en béton seront exportées. Il n'est pas possible de sélectionner les armatures à exporter avec la pièce. La solution consiste à générer deux fichiers d'export IFC : un avec les pièces en béton uniquement et l'autre avec les armatures sélectionnées uniquement.

8. Si vous souhaitez enregistrer les paramètres d'export modifiés dans un nouveau fichier, donnez un nouveau nom au fichier de paramètres et cliquez sur Enregistrer Sous.
   Les nouveaux paramètres sont enregistrés dans le dossier \attributes, sous le répertoire du modèle.
9. Cliquez sur Exporter.
