PDF 3D

Vous pouvez exporter le modèle actuel ou les objets du modèle sélectionnés sous forme de fichier PDF 3D. Le PDF 3D vous permet de communiquer facilement votre travail aux autres : tout ce dont le destinataire a besoin est un lecteur PDF prenant en charge les PDF 3D.

Lorsque vous ouvrez le fichier PDF 3D résultant dans un lecteur PDF, le PDF 3D ressemble exactement à la conception 3D d'origine. Vous pouvez explorer le modèle à l'aide des outils disponibles dans le lecteur PDF.

Remarque :

Nous vous recommandons d'utiliser Adobe Acrobat Reader, car tous les lecteurs PDF ne prennent pas en charge le format PDF 3D.

Export d’un modèle ou d’objets du modèle sélectionné dans un PDF 3D

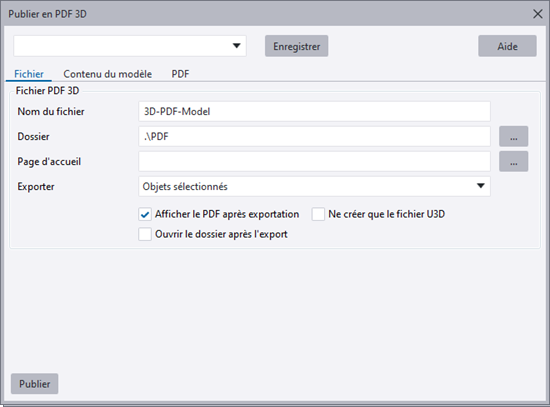

En mode modélisation, cliquez sur Fichier > Exporter > PDF 3D.
Saisissez le nom de fichier souhaité et naviguez jusqu'au dossier dans lequel vous souhaitez enregistrer le fichier.
Par défaut, le fichier PDF 3D est exporté vers le répertoire \PDF, situé dans le répertoire du modèle courant.
Vérifiez les autres options dans les onglets Fichier, PDF et Contenu du modèle, puis ajustez les options en fonction de vos besoins.
Pour plus d'informations sur les paramètres, voir la section « Paramètres d'export PDF 3D » ci-dessous.
Si vous souhaitez exporter certains objets uniquement, sélectionnez les objets dans le modèle, puis sélectionnez Objets sélectionnés comme Exporter. Pour exporter le modèle entier, sélectionnez Tous les objets.
Une fois prêt, cliquez sur Publier.
Le fichier PDF 3D est exporté vers le dossier d'export que vous avez défini. Un message s'affiche lorsque le modèle a été converti.

Paramètres d'export PDF 3D


Paramètre	Description
onglet Fichier
Page d'accueil	Recherchez une page d'accueil PDF appropriée.
Afficher le PDF après export	Ouvrez le PDF 3D dans un lecteur PDF après l'export.
Ouvrir le dossier après l'export	Ouvrez le dossier d'export PDF 3D après l'export.
Ne créer que le fichier U3D	Exportez en tant que fichier U3D. Le format Universal 3D (U3D) est une norme de format de fichier compressé pour les données graphiques 3D.
Onglet PDF

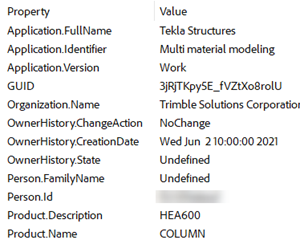

Jeux de propriétés supplémentaires	Sélectionnez le fichier de configuration du jeu de propriétés IFC à inclure dans l'export. Les propriétés définies dans les jeux de propriétés sont affichées dans l'arborescence du modèle avec les propriétés standard de la pièce. Les jeux de propriétés peuvent être définis dans la boîte de dialogue des définitions des jeux de propriétés IFC. Pour afficher les autres propriétés dans l'arborescence du modèle PDF, vous devez sélectionner l'option Inclure attributs de pièce.
Inclure attaches	Incluez les attaches dans l'export.
Inclure armature	Incluez l'armature dans l’export.
Inclure les soudures	Incluez les soudures dans l'export.
Inclure maillages	Incluez des maillages dans l'export

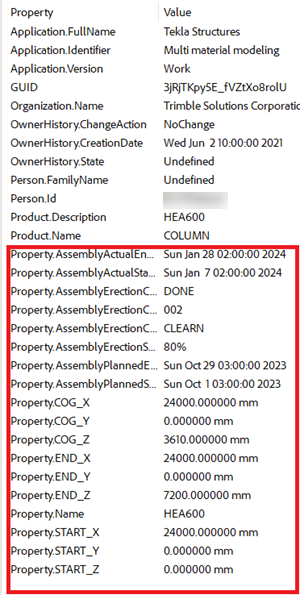

Inclure attributs de pièce	Incluez les propriétés de la pièce dans l'export. Lorsque vous sélectionnez cette option et que vous sélectionnez une pièce dans l'arborescence du modèle ou dans le PDF, les propriétés de la pièce sont affichées dans l'arborescence du modèle. Lorsque vous avez sélectionné cette option, les propriétés supplémentaires sont également affichées dans l'arborescence du modèle si vous avez sélectionné un fichier de configuration de jeu de propriétés dans le fichier de configuration du jeu de propriétés dans Jeux de propriétés supplémentaires.
Exporter en tant qu'assemblages	Sélectionnez automatiquement l'assemblage correspondant des objets à exporter.
Couleurs de l'affichage en cours	Utilisez les couleurs de la vue du modèle dans le PDF 3D exporté.
Vue de l'arborescence	Sélectionnez comment afficher le contenu du modèle dans l'arborescence du modèle : par phases du modèle (Par phase) ou par objets du modèle (Par nom de pièce).
Précision solide	Affichez les solides avec une précision normale ou élevée.
onglet Contenu du modèle
Taille de la page	Sélectionnez la taille de page souhaitée.
Orientation de la page	Sélectionnez l'orientation de la page souhaitée (Paysage ou Portrait)
Arrière-plan	Définissez la couleur d'arrière-plan.
Définition de l'éclairage	Sélectionnez les effets de lumière supplémentaires souhaités. Les différentes options sont les suivantes : Oeuvre d'art Aucun Blanc Naturel Nocturne Dur Principal Rouge Cubique CAO Projecteur
Mode de rendu	Sélectionnez le mode de rendu souhaité. Les différentes options sont les suivantes : Solide Filaire solide Transparent Filaire transparent Boîte Cadre de sélection transparent Cadre de sélection transparent contouré Filaire Filaire ombré Filaire masqué Sommets Sommets ombrés Illustration Contour solide Illustration ombrée
Titre	Entrez un titre pour le PDF. Le titre est affiché dans les propriétés du PDF.
Objet	Entrez un objet pour le PDF. L'objet est affiché dans les propriétés du PDF.
Auteur	Entrez l'auteur du PDF. L'auteur est affiché dans les propriétés du PDF.

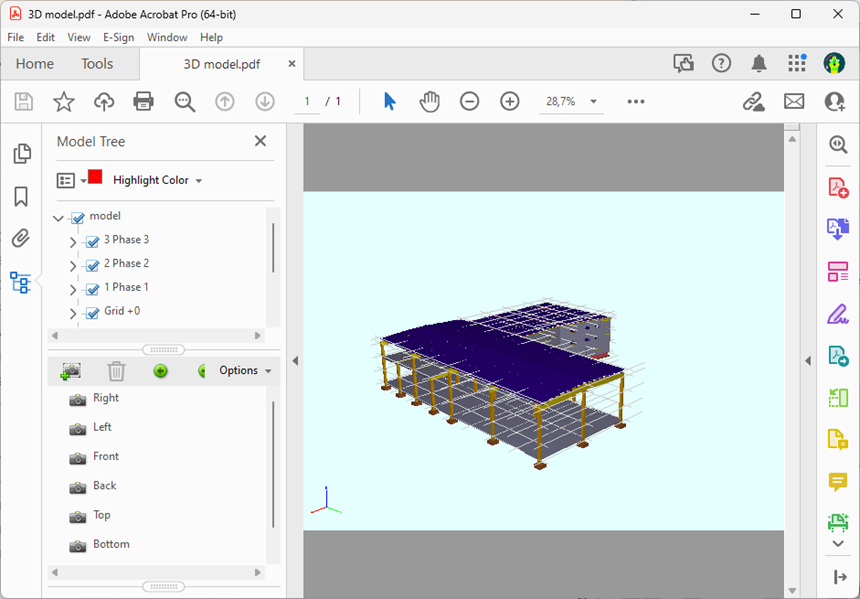

Vous trouverez ci-dessous un exemple de PDF 3D dans Adobe Acrobat Pro. Le contenu du modèle est répertorié dans l'arborescence du modèle par phases.
