Fichiers CN

Tekla Structures produit des fichiers CN au format DSTV. Vous pouvez sélectionner les informations à inclure dans les fichiers CN et les en-têtes des fichier CN, puis définir les paramètres de pointage et des empreintes souhaités. Vous pouvez également produire des fichiers de liste MIS (Système d'information de fabrication) conformément à la norme DSTV. Vous pouvez convertir le fichier DSTV obtenu au format DXF.

Le terme CN (Commande Numérique) fait référence à une méthode dont les opérations de la machine-outil sont contrôlées à l'aide d'un ordinateur. Les données CN contrôlent le mouvement des machines-outils CN (Commande Numérique). Au cours de ce processus de fabrication, une machine-outil ou un centre d'usinage perce, découpe, perfore ou enlève de la matière.

Lorsque vous avez terminé de détailler un modèle Tekla Structures, vous pouvez exporter les données CN en tant que fichiers CN à partir de Tekla Structures afin que les machines outils CNC puissent les utiliser. Tekla Structures transforme la longueur des pièces, la position des trous, des chanfreins, des grugeages et des découpes dans des ensembles de coordonnées que les machines-outils peuvent utiliser pour créer la pièce en atelier. Les fichiers CN peuvent être utilisés non seulement par les machines-outils CN, mais aussi par des solutions logicielles MIS et ERP.

Les données pour les fichiers CN proviennent du modèle Tekla Structures. Nous vous conseillons de terminer les détails et de créer des dessins avant de produire les fichiers CN.

Tekla Structures produit des fichiers CN au format DSTV (Deutscher Stahlbau-Verband) dans le répertoire du modèle en cours. Dans la plupart des cas, chaque pièce dispose de son propre fichier CN. Vous pouvez également produire des fichiers CN au format DXF en convertissant des fichiers DSTV en fichiers DXF.

Le format DSTV est une interface standard pour la description géométrique des pièces de structures en acier destinée aux post-processeurs à commande numérique. L'objectif essentiel de cette interface est d'être neutre. Concrètement, vous pouvez contrôler différentes machines CN avec une seule description standard. Cette interface normalise la liaison entre un programme CAO ou un système graphique via un fichier CAM adapté aux machines CN. La géométrie de la pièce est introduite de manière totalement neutre. Quand il connaît les paramètres de la machine CN, le post-processeur est en mesure de traduire ce langage neutre dans celui de la machine CN. Pour plus d'informations, rendez-vous sur https://dstv.deutscherstahlbau.de/.

Remarques et limitations :

Les boulons en superposition sur une pièce (boulons situés au même emplacement qu'un autre boulon) sont ignorés par défaut dans l'export CN DSTV. La distance tolérée considérée pour que les boulons soient des doublons peut être ajustée avec l'option avancée XS_BOLT_DUPLICATE_TOLERANCE.
Poutres cintrées : Etant donné que la norme DSTV ne prend pas en charge les poutres cintrées, Tekla Structures ne crée pas de fichiers CN pour celles-ci. Utilisez des polypoutres plutôt que des poutres cintrées.
Raccourcissement : N’utilisez pas le raccourcissement sur les éléments coupés en sciage ou sur ceux dont l’extrémité est coupée en angle. Si vous utilisez le raccourcissement, les fichiers DSTV ne sont pas corrects.
Les paramètres des pointages et des empreintes doivent être définis avant la création du repérage et des dessins, car les deux affectent le repérage. Pour plus d'informations, consultez l’article d’assistance suivant : « Comment les empreintes affectent le DSTV et les processus de dessin ».
Avant de créer des fichiers DSTV :
- Recherchez les pièces dont le poids est nul à l’aide de listes ou de filtres. Ces pièces ne peuvent pas être dépliées.
- Vérifiez les journaux de session pour les solides problématiques car ces pièces ne peuvent pas être dépliées. Vous pouvez également utiliser les extensions de détection d’erreur de solides disponibles dans Tekla Warehouse, par exemple, Détecteur d’erreurs de solides.

Créer des fichiers CN au format DSTV

Le format DSTV est une norme industrielle définie par l'Association allemande de charpente métallique (Deutsche Stahlbau-Verband). Un fichier DSTV est un fichier texte au format ASCII. Dans la plupart des cas, chaque pièce dispose de son propre fichier DSTV.

Dans le menu Fichier, cliquez sur Exporter > Fichiers CN.
Si vous souhaitez appliquer certains paramètres prédéfinis, sélectionnez-les dans la liste de fichiers de paramètres placée en haut et cliquez sur Charger.
Dans la boîte de dialogue Fichiers CN, cochez la case dans la colonne Créer à côté de Machine 1 (plats) et/ou Machine 2 (Profils).
Pour modifier les paramètres du fichier CN, sélectionnez une ligne de paramétrage fichier CN, puis cliquez sur Modifier....

Dans la boîte de dialogue Paramètres de fichier CN, modifiez les paramètres des onglets Sélection fichiers et pièce, Trous et coupes, Marquage et Options avancées. Cliquez OK pour enregistrer vos paramètres de fichier CN et fermer la Paramètres de fichier CN boîte de dialogue.

Il est possible de créer des marquages à la fois pour la pièce principale et pour les pièces secondaires. Par défaut, Tekla Structures crée des marquages uniquement pour la pièce principale. Définissez l'option avancée XS_SECONDARY_PART_HARDSTAMP sur TRUE pour créer également des repères d'assemblage pour les pièces secondaires.

Vous pouvez choisir de créer uniquement des fichiers DSTV, des fichiers MIS ou des fichiers DSTV intégrés dans des fichiers MIS.

Si vous souhaitez ajouter de nouveaux paramètres de fichier CN, cliquez sur Ajouter... Cela ajoute une nouvelle ligne à la Paramètres de fichier CN liste, et la Paramètres de fichier CN boîte de dialogue s’affiche, dans laquelle vous pouvez attribuer un nouveau nom aux paramètres.

Vous pouvez entrer un nom unique pour les paramètres à l'aide de Enregistrer Sous. Tekla Structures enregistre les paramètres dans le répertoire ..\attributes situé sous le répertoire du modèle courant.

Pour plus d'informations sur les paramètres des fichiers CN, voir la section « Paramètres de fichier CN » ci-dessous.
Vous pouvez personnaliser l'ordre dans lequel les informations sont affichées dans un fichier CN, et ajouter des informations supplémentaires sur les pièces individuelles dans l'en-tête du fichier CN. Pour sélectionner les informations à inclure dans l'en-tête de fichier CN, cliquez sur En-tête..., modifiez les informations et cliquez sur OK :
- Dans la boîte de dialogue Données d'en-tête du fichier CN, incluez dans la liste Eléments sélectionnés les éléments de données d'en-tête que vous souhaitez, puis organisez ces éléments dans l'ordre souhaité en sélectionnant l'élément et en utilisant les boutons Monter et Descendre.
  Par exemple, pour ajouter le numéro de projet dans l’en-tête, ajoutez l’élément d’identification de la commande.
- Si nécessaire, ajoutez des informations supplémentaires sur les pièces individuelles.

  Vous pouvez entrer le texte dans les zones Texte info 1 sur pièce - Texte info 4 sur pièce et entrer les attributs de gabarit désirés entre chevrons, par exemple <<WEIGHT>> pour afficher le poids de la pièce.
- Pour contrôler le nombre de décimales dans les noms des profils, utilisez l’option avancée XS_MAX_DECIMALS_IN_PROFILE_NAME.
- Si vous souhaitez restaurer les données d'en-tête de fichier par défaut, cliquez sur le bouton Défaut dans la boîte de dialogue Données d'en-tête du fichier CN.
Pour créer des pointages et modifier les paramètres de pointage, cliquez sur Pointages....

Pour plus d'informations concernant la création des pointages et les paramètres de pointage, consultez la section « Créer des pointages dans les fichiers CN » ci-dessous.
Pour créer des empreintes et modifier leurs paramètres, cliquez sur Empreintes.

Pour plus d'informations concernant la création des empreintes et la modification de leurs paramètres, consultez la section « Création d'empreintes dans les fichiers CN » ci-dessous.
Pour enregistrer les paramètres que vous avez modifiés sous un autre nom en vue d'une utilisation ultérieure, indiquez ce nom dans le champ Enregistrer Sous et cliquez sur Enregistrer Sous.
Dans la boîte de dialogue Fichiers CN, utilisez les options Toutes les pièces ou Pièces sélectionnées afin de choisir de créer les fichiers CN pour l'ensemble des pièces ou uniquement pour les pièces sélectionnées.

Si vous avez utilisé l'option Pièces sélectionnées, vous devez sélectionner les pièces dans le modèle.
Cliquez sur Créer.

Tekla Structures crée des fichiers .nc1 pour les pièces en utilisant les paramètres de fichier CN définis. Par défaut, les fichiers CN sont créés dans le répertoire modèle courant. Le nom du fichier se compose d'un numéro repère et de l'extension .nc1.

Vous pouvez également personnaliser le nom de fichier à l’aide d’un outil appelé modificateur de nom de fichier DSTV. Par exemple, vous pouvez souhaiter inclure le nom du projet.
Cliquez sur Afficher historique CN pour créer et afficher le fichier historique dstv_nc.log qui répertorie les pièces exportées et des pièces qui n'ont pas été exportées.

Si toutes les pièces ne sont pas exportées, vérifiez que les pièces qui n'ont pas été exportées respectent toutes les limites de type de profil, de taille, de trou, etc. définies dans les paramètres de fichier CN.

Parfois, le fichier CN n’est pas créé et un message s’affiche dans la barre d’état pour signaler que des fichiers CN n'ont pas été créés. Pour plus d’informations sur les causes possibles, voir « Dépannage lorsqu’un fichier CN n’est pas créé »

Pour une description du fichier DSTV, voir « Description de fichier DSTV » dans Gestion de Tekla Structures.

Pour plus d'informations sur la syntaxe DSTV, consultez Description du Standard pour des pièces de structure en acier pour les commandes numériques.

Paramètres de fichier CN

Onglet Sélection fichiers et pièce


Paramètre	Description
Format fichier	DSTV est la seule valeur disponible.
Emplacement du fichier	Le répertoire par défaut est \DSTV_Profiles or DSTV_Plates, dans le répertoire du modèle courant. Les fichiers MIS sont créés dans le répertoire du modèle courant. Vous pouvez définir un autre répertoire de destination pour les fichiers CN d'une des façons suivantes : Vous pouvez entrer le chemin du répertoire dans la zone Emplacement du fichier . Vous pouvez également rechercher le chemin. Par exemple, saisissez C:\NC. Si vous laissez le champ vide, les fichiers CN sont créés dans le répertoire du modèle courant. Pour créer le fichier CN dans un dossier spécifique sous le répertoire du modèle courant, entrez .\<folder_name>. Par exemple, saisissez .\MyNCFiles. Vous pouvez utiliser l'option avancée spécifique au modèle XS_MIS_FILE_DIRECTORY pour définir le répertoire de destination des fichiers CN exportés. Accédez à la catégorie CN dans la boîte de dialogue Options avancées, puis entrez le chemin du répertoire souhaité pour l'option avancée `XS_MIS_FILE_DIRECTORY`. Les fichiers CN sont créés dans le dossier spécifié, sous un dossier qui contient le nom du modèle courant. Par exemple, si vous définissez C:\NC, et que le nom du modèle courant est MyModel, les fichiers CN sont créés dans le répertoire C:\NC\MyModel.
Suffixe pour fichier	.nc1 est la valeur par défaut.
Inclure le repère de révision dans le nom du fichier	Ajoutez l'indice de révision au nom du fichier CN. Le nom du fichier comprend alors un nombre indiquant la révision du fichier, P176.nc1 devient P176_1.nc1 par exemple.
Que créer	Sélectionnez le type de fichiers à créer : Fichiers CN crée uniquement des fichiers DSTV. Liste de pièces crée uniquement un fichier de liste MIS (.xsr). Si vous créez un fichier de liste MIS, entrez un nom de la liste dans la zone Nom fichier liste pièces . Vous devez également cliquer sur le bouton Parcourir... devant la zone Emplacement fichier liste pièces et accéder à l'emplacement d'enregistrement de la liste. Fichiers CN et liste de pièces crée des fichiers DSTV et un fichier de liste MIS. Fichiers CN combinés et liste de pièces insère les fichiers DSTV dans un fichier de liste MIS (.xsr).
Taille maximum	Les options définissent la longueur, la largeur et la hauteur maximum des pièces que la machine-outil peut traiter. Les pièces plus volumineuses seront traitées avec d'autres machines.
Type profil	Tous les profils définis sur Oui dans la liste Type profil peuvent être traités par la machine-outil. Les types de profils sont nommés conformément à la norme DSTV. `I`: Profils I `U`: Profils U et C `L`: Cornières `M`: Tubes rectangulaires `R`: Ronds pleins et tubes ronds `B`: Plats et tôles `CC`: Profils CC `T`: Profils T `SO`: Profils Z et tout autre type de profils Par défaut, Tekla Structures développe les tubes ronds sous forme de profils plats et utilise le type de profil plat `B` dans les données d'en-tête du fichier CN. Pour modifier ceci, utilisez l'option avancée XS_TUBE_UNWRAP_USE_PLATE_PROFILE_TYPE_IN_NC.
Taille maxi des trous	Les options Taille maxi des trous définissent la façon dont les trous de grande taille sont percés par la machine-outil. Lorsqu'une pièce comporte des trous plus larges ou si son matériau est plus épais que les valeurs spécifiées, le fichier CN n'est pas créé. La taille des trous dépend de l'épaisseur du matériau ou de l'épaisseur du plat. Chaque ligne comporte le diamètre de trou et l'épaisseur de matériau maximum. Ces deux conditions sont requises pour que le fichier CN soit créé. Par exemple, une ligne comportant les valeurs `60` `45` indique que si l'épaisseur de la pièce est inférieure ou égale à 45 mm et si le diamètre du trou est inférieur ou égal à 60 mm, le fichier CN est créé. Vous pouvez ajouter autant de lignes que nécessaire. L'exemple suivant illustre la manière dont la Taille maxi des trous peut être définie. Dans cet exemple, nous rencontrons la situation suivante : Trois plats d'épaisseurs différentes. Deux groupes de boulons de taille identique et un groupe de boulons d'une taille supérieure. Taille maxi des trous est définie comme suit : Test1 crée un répertoire dans le répertoire du modèle pour les plats correspondants aux critères suivants : Diamètre trou: `22` Epaisseur plat: `10` Test2 crée un répertoire dans le répertoire du modèle pour les plats correspondants aux critères suivants : Diamètre trou: `22` Epaisseur plat: `20` Lorsque vous créez des fichiers CN pour les plats, le répertoire Test1 inclut le plat `PL35010` et le répertoire Test2, le plat `PL35020`. Le plat `PL350*15` n’est inclus dans aucun dossier, car le critère concernant la taille du trou n’est pas respecté. L'ordre dans lequel vous entrez les critères est très important : entrez d'abord le critère le plus exclusif. Si vous définissez les critères dans un ordre différent, les résultats seront également différents.

Onglet Trous et coupes

Voir aussi XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS.


Paramètre	Description
Forme des angles intérieurs	Les options Forme des angles intérieurs définissent par exemple la forme des grugeages d'âme ou des découpes d'aile à l'extrémité de la poutre. L'option Forme des angles intérieurs affecte également les coupes sur les ailes : L'option Forme des angles intérieurs ne s'applique pas aux ouvertures rectangulaires qui se situent au centre d'une pièce : L'option Forme des angles intérieurs ne s'applique pas à ces contours internes, qui sont déjà arrondis dans le modèle. Les valeurs du modèle demeurent intactes. Les exemples du tableau ci-dessous expliquent dans quelle mesure les différentes options de forme des angles intérieurs affectent la pièce dans le fichier CN. La pièce d'origine du modèle possède des ailes entièrement découpées et l'âme est grugée. Option 0 : Position circulaire de l'ouverture Les angles intérieurs sont en forme de trous avec un rayon donné. Un bloc `BO` distinct n'est pas écrit dans le fichier CN. Option 1 : Tangentiel L'angle intérieur est arrondi conformément à la valeur définie dans la zone Rayon . Option 2 : Carré L'angle est tel qu'il est représenté dans le modèle. Option 3 : Perçage Un perçage est ajouté à l’angle intérieur. Le rayon du perçage est égal à la valeur de la zone Rayon . Les perçages sont écrits sous la forme d'un bloc `BO` distinct dans le fichier CN. Option 4 : Perçage tangentiel Un perçage est ajouté tangentiellement à l’angle intérieur. Le rayon du perçage est égal à la valeur de la zone Rayon . Les perçages sont écrits sous la forme d'un bloc `BO` distinct dans le fichier CN. Si le Rayon de chanfrein intérieur est défini comme trop grand, le fichier CN n’est pas créé pour éviter les erreurs de fabrication. Le fichier dstv_nc.log situé dans le répertoire du modèle affiche les messages d’erreur et indique les pièces qui ont échoué et le rayon de chanfrein intérieur maximal autorisé. Pour que le rayon soit valide, le trou (y compris les chanfreins) doit être égal ou supérieur au rayon x 2. Par exemple, un trou avec des chanfreins doit être plus petit que le rayon x 2, ce qui lui permet de ne pas toucher la zone de préparation des soudures.
Distance sous l'aile où l'âme n'est pas coupée	L'option Distance sous l'aile où l'âme n'est pas coupée définit la hauteur de la zone de dégagement de l’aile. La vérification du dégagement ne concerne que les types de profils DSTV `I`, `U`, `C` et `L`. Lorsque sur une pièce, une coupe est située plus près de l'aile que le dégagement dans le modèle, les points de coupe à l'intérieur de ce dégagement sont déplacés sur le bord de la zone de dégagement lors de la création du fichier CN. Façon dont la pièce est modélisée. La coupe est plus proche de l'aile supérieure que le dégagement de l'aile défini dans les paramètres de fichier CN : Façon dont la pièce est décrite dans les fichiers CN. Les cotations indiquent le dégagement. Le haut de la coupe d'origine est déplacé pour dégager la zone de détection. Le bas de la coupe n'est pas déplacé.

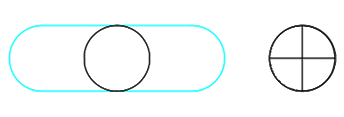

Usiner oblongs comme	L'option Usiner oblongs comme définit la manière dont les trous oblongs sont créés : Ignorer oblongs: les trous oblongs ne sont pas créés dans le fichier CN. Forer un trou au centre: perce un seul trou au centre du trou oblong. Forer quatre trous aux coins: perce quatre trous plus petits, un à chaque coin. Contours internes: découpe au chalumeau les trous oblongs en tant que contours internes. Oblongs: laisse les oblongs tels quels.
Diamètre maxi pour perçages forés	L'option Diamètre maxi pour perçages forés définit le diamètre du trou maximum. Les trous et les trous oblongs plus grands que le diamètre maximal de trou sont usinés comme des contours internes.
Diamètre maximum des coupes circulaires à percer	Diamètre maximum des coupes circulaires à percer définit les coupes circulaires maximales de pièces. Elles sont saisies comme des trous si le diamètre de la coupe est inférieur à la valeur définie pour le paramètre. Les plus petites coupes circulaires internes sont converties en trous.

Onglet Marquage


Paramètre	Description
Créer le marquage	Une fois sélectionné, crée des marquages.
Contenu marquage	La liste Eléments définit les éléments inclus dans les marquages ainsi que leur ordre d'apparition dans le marquage. Vous pouvez également définir la Hauteur texte et la Casse . Numéro d'affaire: ajoute le numéro de projet au marquage. Numéro du colis: ajoute le numéro du colis au marquage. Phase: ajoute le numéro de la phase au marquage. Repère de la pièce: préfixe et numéro de repère de la pièce. Repère assemblage: préfixe et numéro de repère de l'assemblage. Matériau: matériau de la pièce. Finition: type de finition. Attribut utilisateur: ajoute un attribut utilisateur (champs utilisateur 1 à 4) au repère. Texte: ouvre une boîte de dialogue dans laquelle vous pouvez ajouter au marquage du texte défini par l'utilisateur. Le fait d'inclure le repère de la pièce et/ou le repère de l'assemblage dans le marquage affecte le nom du fichier CN : Repère de la pièce : P1.nc1, P2.nc1 Repère d’assemblage : A1.nc1, A2.nc1 Repère de la pièce et d'assemblage : A1-P1.nc1, A2-P2.nc1 L'exemple suivant montre un marquage qui contient les éléments Phase, Repère de la pièce, Matériau et Texte.
Position marquage	Si vous définissez l'option Par marque d'orientation sur Oui, la face par défaut change de la face inférieure (`u`) à la face supérieure (`o`) pour les cornières, les tubes rectangulaires et les ronds pleins. L'option Côté définit le côté de la pièce sur lequel le marquage est placé. Les options Position le long de la pièce et Position en profondeur dans la pièce définissent la position des marquages sur les pièces. Ces options positionnent le marquage sur la face où il est créé, mais ne peuvent pas positionner le marquage sur une autre face. Si la face correspond par exemple à l'aile inférieure, vous pouvez déplacer le marquage à un autre emplacement sur l'aile inférieure, mais pas sur l'aile supérieure. Faces par défaut des différents profils : Profil I : Aile inférieure (`u`) Profils U et C : Arrière de l'âme (`h`) Cornières : Arrière (h) ou Bas (`u`) Tubes rectangulaires : Aile inférieure (`u`) Ronds pleins : Aile inférieure (`u`) Tubes circulaires : Avant (`v`) Profils T : Arrière de l'âme (`h`) Profils plats : Avant (`v`) Voir aussi XS_SECONDARY_PART_HARDSTAMP. Pour plus d’informations sur les repères personnalisés pour les repères d'assemblage, voir Repères personnalisés des pièces d'assemblage DSTV.

Onglet Options avancées


Paramètre	Description
Nombre de décimales	Définit le nombre de décimales affichées dans les fichiers CN.
Modifier le signe du rayon de contour externe (bloc AK)	Modifie les signes de rayon de contour du bloc AK pour la face du dessus (o) et la face arrière (h). Cette modification concerne uniquement les faces du dessus (o) et arrière (h).

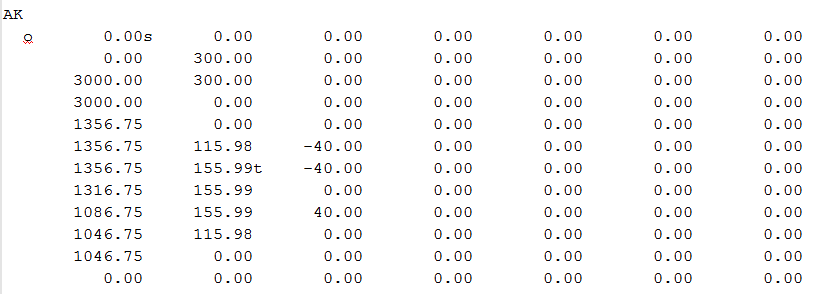

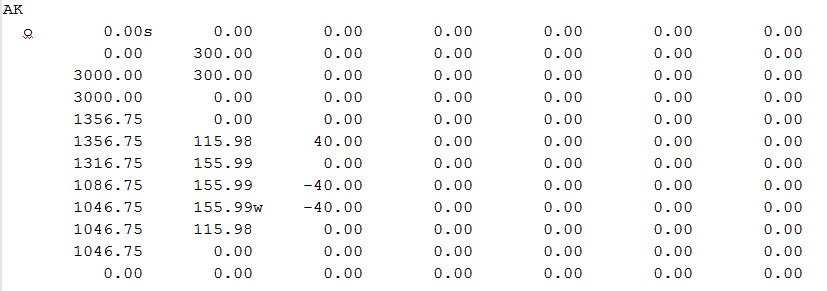

Voici un exemple dans lequel Modifier le signe du rayon de contour externe (bloc AK) n'est pas sélectionné. Voici un exemple dans lequel Modifier le signe du rayon de contour externe (bloc AK) est sélectionné.
Modifier le signe du rayon de contour interne (bloc IK)	Modifie les signes de rayon de contour du bloc IK pour la face du dessus (o) et la face arrière (h). Cette modification concerne uniquement les faces du dessus (o) et arrière (h).
Détection de courbe Tolérance de corde	La Détection de courbe contrôle si trois points doivent être marqués comme une courbe au lieu de deux lignes droites. Lorsque la Détection de courbe est réglée sur Oui, Tekla Structures vérifie les arêtes d'un solide en visualisant la courbe virtuelle décrite par les arêtes pour voir si les arêtes sont courbes ou directement selon la valeur Tolérance de corde . Entrez la valeur Tolérance de corde en millimètres. La Détection de courbe est activée par défaut. L'image ci-dessous décrit la tolérance de corde (flèche).
Convertir le profil I en profil T lorsque l'aile est manquante	Indiquez s'il faut convertir les profils I en profils T lorsqu'une aile est manquante. Vous pouvez sélectionner Oui ou Non.
Ignorer les points inutiles	Indiquez s'il faut conserver ou ignorer les points qui sont presque colinéaires. Si les points de création d'un plat par contour sont différent de moins de 0,3 mm par rapport à une ligne droite, ils sont ignorés dans le fichier CN lorsque ce paramètre est sélectionné. Lorsque le paramètre n'est pas sélectionné, chaque point de création d'un plat est écrit dans le fichier CN. Ignorer les points inutiles non sélectionné : Ignorer les points inutiles sélectionné :
Créer bloc KA pour	Sélectionnez les options suivantes pour afficher les informations de lignes de pliages pour les plats pliés et les plats de polypoutre dans le bloc KA de fichier CN : Déplié de plats pliés et Déplié de plats polypoutres. Voir aussi XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES.

Créer des pointages dans les fichiers CN

Les pointages sont de petits trous qui aident l'atelier à assembler des pièces individuelles sur un assemblage. Tekla Structures est en mesure d'écrire les informations de pointage dans les fichiers CN afin d'aider au positionnement des pièces qui seront soudées manuellement à la pièce principale de l'assemblage. Les pointages sont généralement réalisés à l'aide d'un foret qui fore un petit trou dans la surface du matériau.

Limite : le marquage Tekla Structures ne fonctionne pas avec des polypoutres.

Tekla Structures ne crée des pointages que pour les pièces pour lesquelles vous avez défini des paramètres de pointage. Vous pouvez enregistrer les paramètres de pointage dans un fichier .ncp, que Tekla Structures enregistre par défaut dans le répertoire ..\attributes situé sous le répertoire modèle courant.

Note:

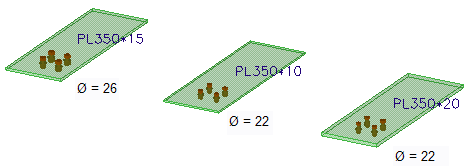

Le pointage influence le repérage. Par exemple, si deux pièces ont des pointages différents, ou si une pièce a des pointages et que l'autre n'en a pas, Tekla Structures attribue à ces pièces différents repères.

Dans la boîte de dialogue Fichiers CN, sélectionnez les pièces pour lesquelles vous souhaitez créer les pointages en cochant les cases correspondantes dans la colonne Pointages.
Cliquez sur le bouton Pointages....
Dans les Paramètres pointage, cliquez sur Ajouter pour ajouter une nouvelle ligne.

Pour définir les pièces pointées et l’emplacement du pointage, saisissez ou sélectionnez les informations pour chaque élément d’une ligne.

L'ordre des lignes dans la boîte de dialogue Paramètres pointage est important. Entrez d'abord la définition la plus restrictive, puis la plus générique.

Définissez d’abord les paramètres de pointage dans l'onglet Pièces à pointer :


Paramètre	Description
Type profil pièce principale	Sélectionnez le type de profil de la pièce principale qui est pointée. La liste contient des profils correspondant à la norme DSTV.
Nom pièce principale	Entrez les noms des profils de pièces principales. Vous pouvez entrer plusieurs noms de pièce en les séparant par une virgule, par exemple `COLUMN, BEAM`. Vous pouvez utiliser des caractères jokers (* ? [ ] ). Par exemple, HE* correspond à toutes les pièces dont le nom de profil commence par les caractères « HE ». Le nom de pièce peut contenir plus de noms séparés par virgule.
Type profil secondaire	Sélectionnez le type de profil de la pièce secondaire.
Nom pièce secondaire	Entrez les noms des profils des pièces secondaires. Vous pouvez entrer plusieurs noms de pièce en les séparant par une virgule. Vous pouvez utiliser des caractères jokers (* ? [ ] ). Le nom de pièce peut contenir plus de noms séparés par virgule.
Position pointage	Sélectionnez la manière dont la pièce secondaire est projetée sur la pièce principale. Côté gauche: Le côté gauche de la pièce secondaire est marqué sur la pièce principale. Le côté gauche correspond au côté de la pièce secondaire qui est le plus proche du point d'origine de la pièce principale. Côté droit: Le côté droit de la pièce secondaire est marqué sur la pièce principale. Deux côtés: Combine Côté gauche et Côté droit. Centre: Au centre de la pièce secondaire. Trous à gauche: Marque la pièce principale avec la position des trous dans la pièce secondaire, du côté gauche de celle-ci. Trous à droite: Marque la pièce principale avec la position des trous dans la pièce secondaire, du côté droit de celle-ci. Trous des deux côtés: Combine Trous à gauche et Trous à droite. Ligne centrale: Marque deux points sur la ligne centrale de l'axe x de la pièce secondaire.
Déplacer sur l'aile	Sélectionnez la pièce de l'aile de la pièce principale vers laquelle les pointages sont déplacés. Les options sont Aucun, Deux ailes, Aile supérieure et Aile inférieure.
Pince	Entrez la distance minimum entre le pointage et le bord de la pièce principale. Tekla Structures ne crée aucun pointage entre ces deux points. Si un pointage se trouve dans la pince définie, Tekla Structures le déplace, à moins que Position pointage ne soit réglé sur Centre.
Pointage secondaire	Spécifiez si des pointages sont créés sur les pièces secondaires.
Ajouter pointage aux pièces soudées sur site	Spécifiez si des pointages sont créés pour les pièces soudées sur site.

Définissez ensuite les paramètres de pointage dans l'onglet Options pointage :

Table 1.
Paramètre	Description
Pointages à l'arrière	Sélectionnez une des options : Rotation pièce si des pointages ou autres éléments seulement à l'arrière Rotation pièce et pointages traversant à l'arrière si d'autres éléments ou pointages seulement à l'arrière. Définissez également le Diamètre trou. Pointages traversant à l'arrière si absence d'autres éléments à l'arrière. Définissez également le Diamètre trou.
Pas de pointage chevauchant des trous	Sélectionnez cette option si vous ne souhaitez pas que des pointages chevauchent des trous.
Ajouter des pointages au centre des goujons	Sélectionnez cette option pour ajouter des pointages au centre des goujons.
Afficher pointage dans le modèle	Sélectionnez cette option pour afficher les pointages dans le modèle.
Prendre en compte les trous de diamètre zéro en tant que pointage	Saisissez les trous de boulons de diamètres zéro en tant que pointage.

Cliquez sur OK.
Sélectionnez les pièces dans le modèle et créez des fichiers CN.

Les pointages sont écrits dans le bloc BO du fichier DSTV comme des trous de diamètre 0 mm.

Le cas échéant, les pointages sont également affichés dans les dessins. Dans les dessins, sélectionnez les Pointages : Case à cocher oui/non dans les propriétés de la pièce pour afficher les pointages.

Le symbole par défaut des pointages est xsteel@0. Vous pouvez modifier le symbole à l'aide de l'option avancée XS_POP_MARK_SYMBOL.

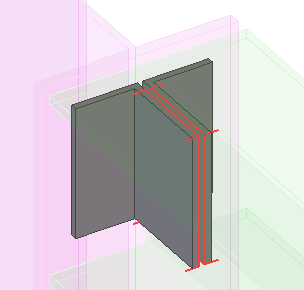

Tekla Structures fait apparaître des lignes rouges épaisses pour chaque paire de pointages dans la vue qui a été mise à jour pour la dernière fois.

Exemples

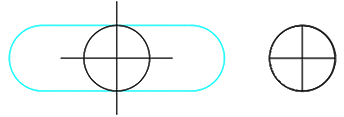

Tekla Structures repère le point central de tous les profils secondaires ronds sur une pièce principale et ne crée pas de pointages à une distance inférieure à 10 mm du bord de la pièce principale.

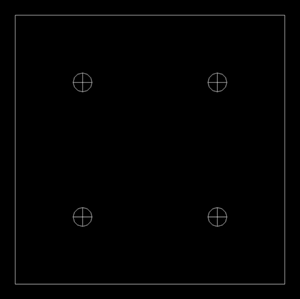

Tekla Structures projette l'emplacement des trous des plats secondaires sur la pièce principale.

Créer des empreintes dans les fichiers CN

Tekla Structures est en mesure de générer des empreintes dans les fichiers CN. ce qui signifie qu'il est possible d'ajouter aux fichiers CN et de transmettre aux machines-outils des informations sur le calepinage et sur les pièces soudées ensemble.

Limite : Les empreintes de Tekla Structures sur les polypoutres ne fonctionnent pas dans tous les cas. Le placement visuel des empreintes sur les polypoutres a été amélioré.

Tekla Structures ne crée des empreintes que pour les pièces pour lesquelles vous avez défini des paramètres d'empreintes. Vous pouvez enregistrer les paramètres des empreintes dans un fichier .ncs, que Tekla Structures enregistre par défaut dans le répertoire ..\attributes situé sous le répertoire du modèle courant.

Vous pouvez ajouter des empreintes à la pièce principale et aux pièces secondaires.

Note:

Les empreintes influencent le repérage. Par exemple, si deux pièces ont des empreintes différents, ou si une pièce a des empreintes et que l'autre n'en a pas, Tekla Structures attribue à ces pièces différents repères.

Dans la boîte de dialogue Fichiers CN, sélectionnez les pièces pour lesquelles vous souhaitez créer les empreintes en cochant les cases correspondantes dans la colonne Empreintes.
Cliquez sur le bouton Empreintes... de la boîte de dialogue Fichiers CN.
Dans la boîte de dialogue Paramètres des empreintes, cliquez sur Ajouter pour ajouter une nouvelle ligne.

Pour définir les pièces pour lesquelles des empreintes sont créées ainsi que la façon dont elles sont créées, entrez ou sélectionnez les informations pour chaque élément sur une ligne :


Option	Description
Type profil pièce principale	Sélectionnez le type de profil de la pièce principale pour lequel une empreinte est créée. La liste contient des profils correspondant à la norme DSTV.
Nom pièce principale	Entrez le nom des profils de la pièce principale. Vous pouvez entrer plusieurs noms de pièce en les séparant par une virgule, par exemple `COLUMN, BEAM`. Vous pouvez utiliser des caractères jokers (* ? [ ] ). Par exemple, HE* correspond à toutes les pièces dont le nom de profil commence par les caractères « HE ». Le nom de pièce peut contenir plus de noms séparés par virgule.
Type profil secondaire	Sélectionnez le type de profil de la pièce secondaire. La liste contient des profils correspondant à la norme DSTV.
Nom pièce secondaire	Entrez le nom des profils de la pièce secondaire. Vous pouvez entrer plusieurs noms de pièce en les séparant par une virgule. Vous pouvez utiliser des caractères jokers (* ? [ ] ). Le nom de pièce peut contenir plus de noms séparés par virgule.
Empreintes pièces secondaires	Indiquez si des empreintes doivent être créées pour les pièces secondaires.
Poinçonner ou pulvériser	Dans la liste, sélectionnez la manière dont les empreintes sont créées sur la pièce : Poinçonner: La pièce est poinçonnée. Pulvériser: La pièce est marquée par pulvérisation. Les deux: Les deux techniques sont utilisées.
Marquage	Sélectionnez si des marquages sont créés.
Empreintes des pièces soudées sur site	Indiquez si vous souhaitez créer des empreintes pour les pièces soudées sur site.
Pince	Définissez la distance minimum entre une empreinte et le bord de la pièce principale. Tekla Structures ne crée aucune empreinte entre ces deux points.

Cliquez sur OK et créez les fichiers CN.

Les empreintes sont écrites dans les blocs PU et KO du fichier DSTV.

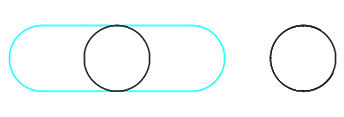

Tekla Structures affiche les empreintes sous forme de fines lignes magenta dans la vue du modèle.

Adaptations et coupes dans les fichiers CN

Lorsque vous créez des fichiers CN au format DSTV, la méthode utilisée pour couper l'extrémité de la poutre affecte la longueur de poutre dans le fichier CN.

Les adaptations affectent la longueur de la poutre dans le fichier CN.
Les coupes n'affectent pas la longueur de la poutre dans le fichier CN.

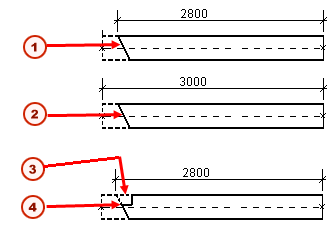

Lorsque vous coupez l'extrémité de la poutre, utilisez la méthode d'adaptation pour veiller à ce que la longueur de poutre soit correcte dans le fichier CN.

La longueur totale d'une poutre correspondra à la longueur nette adaptée de la poutre. Ce qui signifie que Tekla Structures prend toujours l’adaptation en compte pour calculer la longueur de la poutre.

Pour les découpes linéaires, polygones ou par éléments, la coupe n'affecte pas la longueur de la poutre, mais la longueur hors-tout dans le fichier CN correspondra à la longueur brute de la poutre (initialement modélisée).

Adaptation
Coupe
Découpe polygonale ou coupe
Adaptation

Longueur la plus courte

Si vous souhaitez utiliser la plus courte longueur possible dans un fichier CN, utilisez l'option avancée XS_DSTV_NET_LENGTH.

Longueur nette et longueur brute

Si vous souhaitez inclure à la fois la longueur nette et la longueur brute dans les données d'en-tête du fichier CN, utilisez l'option avancée XS_DSTV_PRINT_NET_AND_GROSS_LENGTH.

Création de fichiers CN tubulaires

Vous pouvez créer des fichiers CN pour les sections creuses tubulaires. Vous devez d'abord utiliser des composants tubulaires spécifiques pour créer les connexions.

Créez les joints tube-tube et tube-plat suivants :

Après avoir utilisé les composants, vous pouvez créer un fichier CN pour l'export des données. La création du fichier CN tubulaire se traduit par un fichier XML contenant les données du modèle.

Limites :

Pour obtenir des résultats corrects lors de l'export des fichiers CN tubulaires, tenez compte des restrictions suivantes :

Les coupes et adaptations créées manuellement ou à l'aide d'autres composants ne seront pas exportées en tant que simples chanfreins.
Les découpes par éléments ne sont pas prises en charge dans l’export XML vers des fichiers CN tubulaires HGG.
Les trous créés par les boulons ne sont pas pris en charge et ne seront pas exportés.
Les poutres cintrées ne sont pas prises en charge.
Pour les tubes carrés ou rectangulaires, utilisez Fichier > Exporter > Fichiers CN pour créer des fichiers DSTV.

Dans le menu Fichier, cliquez sur Exporter > Fichiers CN tubulaires.
Dans la boîte de dialogue Créer des fichiers CN tubulaires, entrez le nom du fichier d'export, puis recherchez l'emplacement dans lequel vous souhaitez enregistrer le fichier.

Par défaut, le fichier est enregistré dans le répertoire modèle.
Choisissez entre la création d'un fichier pour les pièces sélectionnées ou pour toutes les pièces.
Cliquez sur Créer.

Tekla Structures crée un fichier XML et un fichier historique à l'emplacement que vous avez défini.

Conversion de DSTV en DXF

Utilisez le convertisseur DSTV en DXF pour convertir des fichiers DSTV au format DXF par des solutions de production de fabrication, notamment la mise en tôle des plats ou la gestion de la production. De nombreuses solutions d’automatisation de la production, en particulier certaines solutions de mises en tôles, ne prennent en charge que l’import des fichiers DXF, et non des fichiers CN DSTV.

Le convertisseur DSTV en DXF fournit des informations principales sur les calques et les quantités au format attendu par les solutions de production. Le convertisseur prend également en charge l’automatisation des processus de conversion via l'invite de commande et des macros, qui vous permettent la configuration et la personnalisation de vos routines d’automatisation.

Conversion à l’aide du convertisseur DSTV en DXF

Pour ouvrir le Convertisseur DSTV en DXF, dans le panneau latéral, cliquez sur le bouton Applications & composants, recherchez le Convertisseur DSTV en DXF et double-cliquez sur le bouton Convertisseur DSTV en DXF.

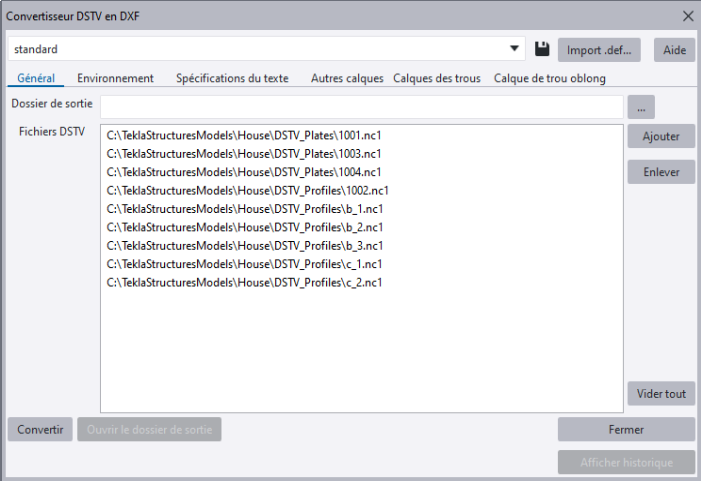

La boîte de dialogue Convertisseur DSTV en DXF s’affiche.
Définissez les paramètres souhaités dans les différents onglets, puis cliquez sur le bouton Ajouter pour ajouter les fichiers .nc.
Les paramètres sont décrits dans la section "Paramètres de conversion DSTV en DXF" plus loin sur cette page.
Cliquez sur le bouton Convertir.

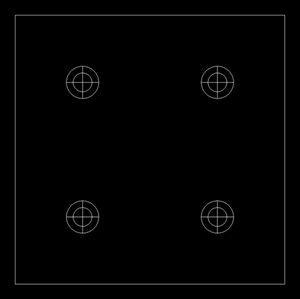

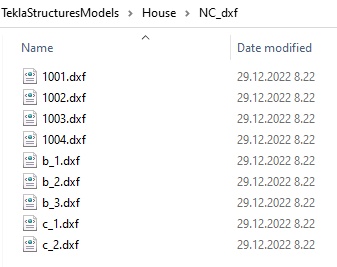

Les fichiers DXF sont créés dans le répertoire indiqué :
Vous pouvez ouvrir le dossier de sortie en cliquant sur le bouton Ouvrir le dossier de sortie. Pour vérifier le journal de conversion, cliquez sur le bouton Afficher historique.

Convertisseur automatique DSTV en DXF

Vous pouvez utiliser un convertisseur automatique pour automatiser le processus de conversion. Il vous suffit de remplir les informations nécessaires dans le fichier dans un éditeur de texte. Une fois la configuration terminée, vous n’avez pas besoin d’ouvrir et de charger les paramètres de la boîte de dialogue Convertisseur DSTV en DXF, et vous pouvez effectuer la conversion simplement en double-cliquant sur un bouton.

Dans Applications & composants, cliquez avec le bouton droit sur le bouton Convertisseur Auto DSTV en DXF, cliquez sur Modifier, puis sélectionnez un éditeur de texte approprié.

Cela ouvre le fichier DSTVtoDXFConverterTemplate.cs situé dans le répertoire ..\TeklaStructures\<version>\bin\<Env>\Common\macros\modeling.
Faites défiler la liste pour modifier les instructions en fonction de l’environnement local et des préférences utilisateur :

/**** Modify these strings to suit local environment and user preferences. ****/

private static string attributeFile = @"standard";

private static string inputFolder = @"./DSTV_Profiles";

private static string outputFolder = @"./NC_dxf";

private static string files = @"PL*.nc1, BPL*.nc1, FLT*.nc1";

private static bool overwrite = true;
- standard : nom du fichier d’attributs utilisé pour la conversion
- ./DSTV_Profiles : dossier dans lequel les fichiers simples et batch sont recherchés
- ./NC_dxf : dossier de sortie où sont créés les fichiers *.dxf
- PL*.nc1, BPL*.nc1, FLT*.nc1 : Liste des noms de fichiers, chacun entre guillemets ou avec un caractère joker
- true : option pour écraser ou non les fichiers *. dxf existants.
Enregistrez le fichier.
Pour exécuter la conversion dans Applications & composants, double-cliquez sur le bouton Convertisseur Auto DSTV en DXF.

Une fois le processus terminé, un message vous fournit des informations sur la conversion.

paramètres de conversion DSTV en DXF



Onglet Général
Dossier de sortie, Fichiers DSTV	Sélectionnez le fichier de paramètres souhaité. Vous pouvez utiliser le bouton Import. def pour importer un fichier de paramètres. Définissez le Dossier de sortie. Par défaut, le dossier de sortie est \NC_dxf sous le dossier du modèle. Utilisez le bouton Ajouter pour ajouter les fichiers .nc. Vous pouvez supprimer des fichiers en cliquant sur le bouton Supprimer. Pour supprimer tous les fichiers en une seule fois, utilisez le bouton Vider tout.
Onglet Environnement
Inclure la section des données de l'atelier	Inclure ou non des informations complètes d'usinage dans le fichier DXF pour optimiser l'import dans le logiciel CN de Shop Data Systems. L'ajout de cette section spéciale de données dans le fichier DXF rendra ce dernier illisible par AutoCAD. Non est la valeur par défaut.
Aucune extension de fichier d'entrée dans le fichier d'export	Indiquez si vous souhaitez utiliser l’extension du fichier d’entrée dans le fichier de sortie. Oui : p1001.dxf. Oui est la valeur par défaut. Non : p1001.nc1.dxf
Dessiner les croix	Indiquez s’il faut dessiner la croix pour les trous et les trous oblongs. Trous (valeur par défaut) : Trous oblongs : Les deux : Aucun :
Côté à convertir	Définissez la face de la pièce affichée dans le fichier DXF : Face (valeur par défaut), Dessus, Arrière ou Dessous. Pour les plats, si vous sélectionnez Arrière, vous devez définir l’option avancée XS_DSTV_WRITE_BEHIND_FACE_FOR_PLATE sur `TRUE` pour la création du fichier CN. Cette opération inclut les données de la face arrière d’un plat dans le fichier CN.
Convertir les contours en	Permet de convertir les contours en Polylignes (valeur par défaut) ou en Lignes et arcs.
Direction du contour	Permet de définir la direction des contours. Cette option modifie les coordonnées des sommets, et leur ordre dans le fichier DXF. Les différentes options sont les suivantes : Négatif (sens horaire, par défaut) Positif (sens anti-horaire)
Convertir les trous en polylignes	Permet de convertir les trous en polylignes. Oui est la valeur par défaut.
Diamètre max pour les trous convertis en points	Convertissez les trous d’un diamètre inférieur à la valeur définie en points et respectez les paramètres Style de point du trou et Dimension du point du trou. La valeur par défaut est de 5.90 mm.
Style de point du trou	Définissez le style des points de trou. Entrez une des valeurs suivantes : 2 3 4 33 34 35 36
Dimension du point du trou	Entrez la dimension du point du trou. La valeur par défaut est 1.00 mm.
Echelle DSTV	Mettez à l’échelle les valeurs du fichier DSTV. 1,00000 pour les unités métriques (par défaut) 0,03937 pour les unités impériales REMARQUE : Parfois, les éléments ne sont pas correctement convertis dans le fichier .dxf en raison de la valeur Echelle DSTV (inférieure à 1,00). Dans ce cas, vous pouvez augmenter la valeur Nombre de décimales et/ou Echelle DSTV, ce qui créera correctement les éléments dans le fichier .dxf.
Ajouter des perçages sur les arrondis des angles intérieurs	Permet d'ajouter des perçages sur les arrondis. Non est la valeur par défaut. Ce paramètre affecte uniquement les arrondis si lors de la création des fichiers CN, le paramètre Forme des angles intérieurs est défini sur 1 dans l’onglet Trous et coupes de la boîte de dialogue Paramètres de fichier CN. Les informations relatives à la taille du trou proviennent de la valeur Rayon indiquée dans la boîte de dialogue Paramètres de fichier CN et ne peuvent pas être ajustées dans le convertisseur DSTV en DXF. Oui Non
Matériau minimum entre les trous	Définissez la distance minimale à respecter entre les trous pour la conversion des trous oblongs. La valeur par défaut est 2.00 mm.
Marquage pour les empreintes	Activez la conversion des empreintes créées lors de la création du fichier CN. Dans les Paramètres des empreintes de Paramètres de fichier CN, vous devez avoir défini l'option Marquage sur Oui. Oui est la valeur par défaut.
Nombre de décimales	Définissez le nombre de décimales pour les valeurs dans le fichier DXF. 3 est la valeur par défaut.
Lire le repère élément à partir de la ligne d'en-tête du fichier CN	Définissez le numéro de ligne de l’en-tête du fichier CN pour lire les informations du repère de pièce. Les différentes options sont les suivantes : 3 - Lisez les informations du repère de pièce à partir de la 3ème ligne de l’en-tête du fichier CN. Il s'agit de la valeur par défaut. 4 - Lisez les informations du repère de pièce à partir de la 4ème ligne de l’en-tête du fichier CN.
Dessiner trous borgnes	Incluez ou excluez les trous borgnes dans les fichiers DXF. Non est la valeur par défaut.
Dessiner le diamètre extérieur des trous fraisés	Sélectionnez Oui pour créer le diamètre externe des trous fraisés en plus du diamètre interne. Si vous sélectionnez Non, seul le diamètre intérieur est créé. Non est la valeur par défaut.
Dessiner les trous taraudés	Sélectionnez l'une des options suivantes : Diamètre perçage : Met en correspondance et dessine les trous taraudés à l’aide des diamètres de perçages et des calques de l'onglet Calque trous taraudés. Diamètre nominal : Dessine les trous taraudés à l’aide du diamètre nominal (dimension trouvée dans le fichier CN DSTV). Les trous taraudés sont mis en correspondance avec les calques et les couleurs des diamètres, tels que définis dans le nouvel onglet Calques trous taraudés. Non : Les trous taraudés sont ignorés et ne sont pas dessinés dans la sortie DXF.
Onglet Spécifications du texte, Propriétés du texte
Ajouter du texte	Indiquez si vous souhaitez utiliser les propriétés de texte manuel ou le marquage à partir du fichier CN : Manuel : Définissez les paramètres du texte. Il s'agit de la valeur par défaut. À partir du fichier CN : Tous les paramètres de texte seront désactivés et les informations définies dans le fichier DSTV seront utilisées.
Position texte	Placez le texte manuellement ou laissez l’application trouver un emplacement approprié. Les différentes options sont les suivantes : Fixe : Définissez les coordonnées X et Y du point qui représente l’angle inférieur gauche de la dernière ligne du texte à partir du point d’origine 0,0 du fichier DXF. Automatique : Le texte est placé automatiquement en tenant compte de la collision avec des contours externes et internes, des trous et des empreintes. Si aucune position appropriée n’est trouvée, la valeur par défaut (X=30,00, Y=30,00) est utilisée.
Hauteur du texte	Définissez la hauteur du texte. 10,00 est la valeur par défaut.
Alignement de la ligne de texte	Écrivez les options de texte sur des lignes distinctes ou combinées. Lignes distinctes : Chaque option de texte est écrite sur une ligne distincte. Il s'agit de la valeur par défaut. Numéro de projet et repère élément distincts, les autres combinés Tous dans une ligne : Toutes les options de texte sont concaténées sur une ligne. Lors de la sélection de l’une des deux dernières options, les préfixes seront automatiquement supprimés, mais ils peuvent être rajoutés et fonctionner comme pour la première option.
Symbole séparateur	Entrez le séparateur utilisé pour les Options de texte si vous utilisez l’une des options d’alignement de texte combinées. Vous pouvez spécifier plusieurs caractères. Plus (+) est le séparateur par défaut.
Onglet Spécifications du texte, Options de texte
Activer/désactiver des éléments à partir des options de texte	Activez ou désactivez les options dans les options de texte converti. Si vous désactivez une option, la case Préfixe associée de droite est également désactivée. Vous pouvez modifier l’ordre des options de texte dans le fichier DXF créé en faisant glisser les lignes à l’aide de l’icône d’une ligne Option de texte . Notez que les espaces seront pris en compte dans les préfixes. Numéro de projet : Entrez le préfixe du numéro de projet. N°: est la valeur par défaut. Par défaut, cette option est désactivée. Repère élément : Entrez le préfixe du repère de pièce. Pièce : est la valeur par défaut. Par défaut, cette option est activée. Repère côté : Entrez le préfixe du repère côté. Face : est la valeur par défaut. Par défaut, cette option est désactivée. Matériau : Entrez le préfixe pour le matériau. Mat: est la valeur par défaut. Par défaut, cette option est activée. Quantité : Entrez le préfixe de la quantité. Qté: est la valeur par défaut. Par défaut, cette option est activée. Epaisseur : Entrez le préfixe de l’épaisseur. Ep: est la valeur par défaut. Par défaut, cette option est désactivée. Description du profil : Entrez le préfixe de la description du profil (Desc : est la valeur par défaut). Par défaut, cette option est activée.
Onglet Calques divers La longueur maximum des noms de calques est de 100 caractères. Si vous utilisez des caractères spéciaux dans les noms de calques, tels que <, >, /, \, :, ?, !, *, \|, ;, et espace " ", l’extension les remplace par le caractère de soulignement "_".
Repère élément	Définissez un nom et une couleur pour le calque du Repère élément. SCRIBE est le nom par défaut.
Fantôme	Définissez un nom et une couleur pour le calque Fantôme. LAYOUT est le nom par défaut.
Pointage AV	Définissez un nom et une couleur pour le calque Pointage Avant. NS_POP_MARK est le nom par défaut. Vous pouvez également définir si vous souhaitez utiliser la fonction de cercle pointage (par défaut) ou de point pointage comme type de pointage. Définissez également le diamètre DXF (par défaut 2,00 mm).
Pointage AR	Définissez un nom et une couleur pour le calque Pointage Arrière. FS_POP_MARK est le nom par défaut. Vous pouvez également définir le diamètre (par défaut 1,00 mm) et indiquer si vous souhaitez utiliser la fonction de cercle pointage (par défaut) ou de point pointage comme type de pointage. Définissez également le diamètre DXF (par défaut 2,00 mm).
Texte	Définissez un nom et une couleur pour le calque Texte. TEXT est le nom par défaut.
Contour externe	Définissez un nom et une couleur pour le calque de Contour externe. CUT est le nom par défaut.
Contour interne	Définissez un nom et une couleur pour le calque de Contour interne. CUTOUT est le nom par défaut.
Poinçonner les empreintes	Définissez un nom et une couleur pour le calque de Poinçonner les empreintes. PUNCH_CONTOUR_MARKING est le nom par défaut.
Pulvériser les empreintes	Définissez un nom et une couleur pour le calque de Pulvériser les empreintes. POWDER_CONTOUR_MARKING est le nom par défaut.
Pliages	Définissez un nom et une couleur pour le calque de Pliages. BENDS est le nom par défaut. Vous pouvez activer ou désactiver le calque de Pliages. Si les pliages sont activés (valeur par défaut), les informations sur les lignes de pliage seront enregistrées dans les fichiers DXF. Si les pliages sont désactivés, ces informations ne sont pas enregistrées.
Couleur	Couleurs et numéros de couleur disponibles pour les calques.

Onglet Calques des trous :

Pour les calques des trous, pour modifier le nom, les diamètres minimum et maximum des trous, et la couleur des calques, double-cliquez sur la cellule et entrez une nouvelle valeur, ou sélectionnez une nouvelle valeur dans la liste.
Pour ajouter une nouvelle ligne, cliquez avec le bouton droit de la souris et sélectionnez Ajouter une ligne.
Pour supprimer une ligne, sélectionnez une ligne, cliquez avec le bouton droit de la souris, puis sélectionnez Supprimer la ligne sélectionnée ou appuyez sur Suppr. sur le clavier.
Pour effacer toutes les lignes, cliquez avec le bouton droit et sélectionnez Vider toutes les lignes.

Onglet Calque de trou oblong :

Pour les calques de trous oblongs, pour modifier les valeurs (nom de calque de trou, diamètres minimum et maximum des trous, largeurs minimum et maximum, hauteurs minimum et maximum, type, couleur des calques et type fantôme), double-cliquez sur la cellule et entrez une nouvelle valeur, ou sélectionnez une nouvelle valeur dans la liste.
Pour ajouter une nouvelle ligne, cliquez avec le bouton droit de la souris et sélectionnez Ajouter une ligne.
Pour supprimer une ligne, sélectionnez une ligne, cliquez avec le bouton droit de la souris, puis sélectionnez Supprimer la ligne sélectionnée ou appuyez sur Suppr. sur le clavier.
Pour effacer toutes les lignes, cliquez avec le bouton droit et sélectionnez Vider toutes les lignes.

Exemples de types fantômes

Trois exemples utilisant certains types fantômes sont illustrés ci-dessous. Les autres paramètres utilisés sont Type de trou oblong = 1, Style de point du trou = 33 et Dimension du point du trou = 1.


Flèche
Contour
Flèche + Contour
Aucun

Onglet Calque trous taraudés :

NOM CALQUE : Définit le nom du calque des trous taraudés.
DIAMETRE : Définit le diamètre nominal du trou taraudé pour le calque défini. Il s’agit de la dimension trouvée et mise en correspondance dans le fichier CN DSTV.
DIAMETRE PERCAGE : Définit le diamètre de perçage pour les trous taraudés pour le calque défini. Il s’agit de la dimension utilisée dans la sortie DXF si l’option Diamètre perçage est sélectionnée pour l’option Dessiner les trous taraudés.
COULEUR : Attribue une nouvelle couleur aux trous taraudés pour le calque défini.

Pour modifier les valeurs, double-cliquez sur la cellule et entrez une nouvelle valeur, ou sélectionnez une nouvelle valeur dans la liste.
Pour ajouter une nouvelle ligne, cliquez avec le bouton droit de la souris et sélectionnez Ajouter une ligne.
Pour supprimer une ligne, sélectionnez une ligne, cliquez avec le bouton droit de la souris, puis sélectionnez Supprimer la ligne sélectionnée ou appuyez sur Suppr. sur le clavier.
Pour effacer toutes les lignes, cliquez avec le bouton droit et sélectionnez Vider toutes les lignes.

Conversion de DSTV en DXF via l’invite de commande

Ouvrez un modèle Tekla Structures.
Ouvrez la fenêtre d’invite de commande.
Pour exécuter le convertisseur DSTV vers DXF, dans l’invite de commande, entrez le chemin d’accès à la commande DSTVtoDXFConverter.exe et les paramètres souhaités.
Par défaut, la commande est située dans le dossier ..\Tekla Structures\<version>\bin\applications\Tekla\Tools\DSTVtoDXFConverter.

Syntaxe de la commande :

DSTVtoDXFConverter.exe [-cfg attributeFile] [-out outputFolder] [-in inputFolder] [-overwrite] [-f files]

Paramètres :

-cfg attributeFile

Définit le fichier d’attributs utilisé lors de la conversion.
Le fichier d'attributs standard est utilisé si rien d’autre n’est spécifié.
Vous pouvez utiliser des chemins d’accès complets et relatifs.
Les chemins d’accès relatifs sont relatifs au répertoire du modèle.
Si aucun chemin d’accès n’est spécifié, le fichier de configuration est lu à partir de l'emplacement des fichiers d'attributs standard.
S’il n’y a pas de fichiers d’attributs, un message d’avertissement s’affiche pour vous demander de spécifier un fichier de configuration et de créer un fichier d’attributs dans la boîte de dialogue Convertisseur DSTV en DXF.

-out outputFolder

Définit le dossier de sortie.
Vous pouvez utiliser des chemins d’accès complets et relatifs.
Les chemins d’accès relatifs sont relatifs au répertoire du modèle.
Si le répertoire n’est pas spécifié, le dossier de sortie est lu à partir du fichier d’attributs.
Si le répertoire n’est pas spécifié dans le fichier d'attributs, le dossier de sortie est identique au dossier de données.
Le dossier de sortie est créé s’il n’existe pas.
Si le nom du dossier de sortie contient des espaces, entourez le nom par des guillemets ("").

-in inputFolder

Le dossier à partir duquel les fichiers simples et les fichiers batch sont recherchés.
Vous pouvez utiliser des chemins d’accès complets et relatifs.
La valeur par défaut est le répertoire du modèle si le dossier d'entrée n’est pas spécifié.
Si le nom du dossier d'entrée contient des espaces, entourez le nom par des guillemets ("").

-no_over_write

Lorsqu’ils sont inclus, les fichiers existants ne sont pas écrasés.
Lorsque cela n'est pas spécifié, les fichiers existants sont écrasés.

-f files

Une liste de noms de fichiers de 1 à n pour chacun entre guillemets, séparés par des virgules
Vous pouvez également utiliser un caractère générique *
Si non spécifié, « *.nc1 » est utilisé par défaut
Exemples :
1. -f “P1.nc1”
2. -f “*.nc1”
3. -f "P1.nc1, F2.nc1, P3.nc1, P5.nc1, P7.nc1"
4. -f “PL*.nc1, BPL*.nc1, FLT*.nc1”

Exemples de commandes du convertisseur DSTV en DXF

DSTVtoDXFConverter.exe

ouvre la boîte de dialogue Convertisseur DSTV en DXF.

DSTVtoDXFConverter.exe -in “./NC Plates”

le fichier d'attributs standard est utilisé
le dossier d'entrée est [modelFolder]\NC Plates.
le dossier de sortie est lu à partir du fichier d'attributs standard
tous les fichiers ayant l'extension .nc1 sont convertis
les fichiers *.dxf existants pour les fichiers *.nc1 sélectionnés seront écrasés

DSTVtoDXFConverter.exe -cfg myPlateSettings -out “./Plate DXF” -in “./NC Plates” -f “P1.nc1”

le fichier d’attributs myPlateSettings est utilisé
le dossier d'entrée est [modelFolder]\NC Plates.
le répertoire de sortie est [modelFolder]\Plate DXF
le fichier P1.nc1 est converti
les fichiers *.dxf existants pour les fichiers *.nc1 sélectionnés seront écrasés

DSTVtoDXFConverter.exe -cfg myPlateSettings -out "./Plate DXF" -in "./NC Plates" -f "P1.nc1, F 2.nc1, P3.nc1, P5.nc1, P7.nc1"

le fichier d’attributs myPlateSettings est utilisé
le dossier d'entrée est [modelFolder]\NC Plates.
le répertoire de sortie est [modelFolder]\Plate DXF
les fichiers P1.nc1, F2.nc1, P3.nc1, P5.nc1 et P7.nc1 sont convertis
les fichiers *.dxf existants pour les fichiers *.nc1 sélectionnés seront écrasés

DSTVtoDXFConverter.exe -cfg myPlateSettings -in “./NC Plates” -no_over_write -out “./Plate DXF” -f “*.nc1”

le fichier d’attributs myPlateSettings est utilisé
le dossier d'entrée est [modelFolder]\NC Plates.
le répertoire de sortie est [modelFolder]\Plate DXF
tous les fichiers ayant l'extension .nc1 sont convertis
les fichiers *.dxf existants pour les fichiers *.nc1 sélectionnés ne seront pas écrasés

 DSTVtoDXFConverter.exe -cfg myPlateSettings -in “./NC Plates” -no_over_write -out “./Plate DXF” -f “PL*.nc1, BPL*.nc1, FLT*.nc1”

le fichier d’attributs myPlateSettings est utilisé
le dossier d'entrée est [modelFolder]\NC Plates.
le répertoire de sortie est [modelFolder]\Plate DXF
tous les fichiers ayant le préfixe PL, BPL, FLT et l'extension .nc1 sont convertis
les fichiers *.dxf existants pour les fichiers *.nc1 sélectionnés ne seront pas écrasés

Vous pouvez également utiliser les paramètres suivants avec DSTVtoDXFConverter.exe :

Pour connaître la version du convertisseur : DSTVtoDXFConverter.exe -!
Pour afficher toutes les options et commandes : DSTVtoDXFConverter.exe -?
Pour répertorier les exemples qui utilisent des gabarits corrects : DSTVtoDXFConverter.exe examples
