Fichiers de conversion

Fichiers de conversion pour le mappage (.cnv) Tekla Structures, des noms de matériaux, de profils et de profils doubles avec les noms utilisés dans les autres logiciels.

Les fichiers de conversion sont de simples fichiers textes qui contiennent le nom Tekla Structures dans la première colonne et le nom utilisé dans l'autre logiciel dans la deuxième colonne. Les colonnes sont séparées par des espaces. Tous les profils paramétriques doivent être entrés dans le fichier de conversion des profils.

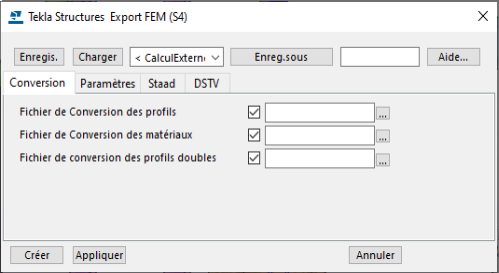

Vous pouvez utiliser le même fichier de conversion lors de l'import et de l'export de modèles, et vous pouvez spécifier l'emplacement des fichiers de conversion dans la plupart des outils d'import et d'export.

Si vous entrez un fichier de conversion sans chemin d'accès, Tekla Structures cherche le fichier dans le dossier du modèle courant. Si vous ne remplissez pas cette zone, Tekla Structures recherche le fichier indiqué par l'option avancée XS_PROFDB dans le menu Fichier > Paramètres > Options avancées > Emplacements fichiers. C'est également le cas si l'outil ne vous permet pas de définir le chemin d'accès et le fichier de conversion.

Tekla Structures comprend plusieurs fichiers de conversion dans l'installation standard et vous pouvez également créer vos propres fichiers. Les fichiers de conversion standard sont situés dans le répertoire \profil sous le dossier d'environnement ...\ProgramData\Trimble\Tekla Structures\<version>\environments\. L'emplacement exact peut varier selon votre environnement. Tous les fichiers de conversion portent l'extension .cnv.

Notez que ces instructions ne s’appliquent pas à tous les types d’import et d’export. Si un outil comporte des instructions spécifiques concernant les fichiers de conversion, les instructions sont incluses dans les instructions d’export ou d’import.

Création de fichiers de conversion

Vous pouvez créer vos propres fichiers de conversion si ceux fournis avec Tekla Structures l’installation ne sont pas adaptés à vos besoins.

Ouvrez un fichier de conversion existant à l'aide d'un éditeur de texte standard.

Par défaut, les fichiers de conversion standard sont situés dans le répertoire \profil sous le dossier d'environnement ...\ProgramData\Trimble\Tekla Structures\<version>\environments\. L'emplacement exact peut varier selon votre environnement.
Enregistrez le fichier sous un autre nom.

Si l'outil d'export/import vous permet de définir le chemin d'accès vers le fichier de conversion, vous pouvez enregistrer le fichier où vous le souhaitez. Si ce n’est pas le cas, enregistrez le fichier à un emplacement défini par l’option XS_PROFDB avancée du menu > Paramètres > Options avancées > Emplacements fichiers Fichier.
Modifiez le fichier : entrez les noms de profils reconnus par Tekla Structures dans la première colonne et les noms correspondants reconnus par l'autre logiciel dans la deuxième colonne.
Lors de la modification, vérifiez que :
- Il n'existe aucune définition de matériaux vierge (" ", guillemets vides).
- Il n'existe aucun espace dans les chaînes de nom des profils. Par exemple, entrez « Main_courante », et non « Main courante ».
Enregistrez les modifications.
Note:
- Les trois fichiers (de profils, de profils doubles et de matériaux) ne sont pas nécessaires si les différences dans le nom du profil concernent uniquement les formats * X ou x, car ceux-ci sont en général traités automatiquement. Par exemple, si vous souhaitez importer UC254x254x73 en tant que UC254*254*73, le « x » minuscule est automatiquement remplacé par « X » afin que le format du fichier de conversion soit UC254*254*73 254X254X73.
- Si vous rencontrez des problèmes lors de l'import du modèle, vérifiez les messages d'erreur éventuels dans le fichier historique Tekla Structures et vérifiez les fichiers de conversion.

Exemple

Voici un exemple de fichier de conversion SDNF :

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

Vous trouverez ci-dessous d'abord un exemple de fichier de conversion incorrect, puis d'un fichier de conversion correct. Les erreurs sont mises en surbrillance :

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

Fichiers de conversion pour profils doubles

Tekla Structures contient des fichiers de conversion distincts pour les profils doubles. Il lit le fichier de conversion pour profil double avant le fichier de conversion pour profil. Vous devez par conséquent inclure les profils du modèle d'origine dans l'import.

Le fichier de conversion de profils doubles est un fichier texte qui contient le préfixe des profils (uniquement des caractères) et la distance entre les profils en mm, séparés par un espace. Tekla Structures convertit tous les profils ayant le préfixe indiqué pour les profils doubles.

Le fichier de conversion de profils doubles pourrait être nommé twin_profiles.cnv et contenir des lignes telles que la suivante :

DL 20

La distance entre les profils est la même pour tous les profils ayant le même préfixe. Par exemple, les profils avec le préfixe DL ont toujours le même écartement. Pour obtenir des valeurs d'écartement différentes, vous devez utiliser un préfixe de profil différent.

Vous devez également ajouter le profil double au fichier de conversion de profils pour obtenir le profil DL converti en profil cornière :

L200*20 DL200/20-20

Limites

La conversion de profils doubles ne peut s'effectuer pour les profils qui commencent par un nombre. Cela signifie que vous ne pouvez pas définir les cornières doubles en tant que 2L. Vous devez plutôt utiliser DL comme préfixe pour un profil double, par exemple : DL200/20-20.
La conversion de profils doubles ne fonctionne pas pour l'import FEM. Nous recommandons que chaque angle soit modélisé séparément plutôt que comme profils doubles, car SP3D ne contrôle pas les jeux entre les pièces de la même manière que Tekla Structures et il y a, par exemple, différentes difficultés de conversion et de correspondance. II est plus facile de convertir les pièces qui sont modélisées comme deux pièces.
