Description du fichier ASCII

Dans un fichier import.asc, chaque pièce est décrite par 8 lignes. Ces lignes sont répétées pour chaque pièce devant être transférée. Les unités sont toujours en millimètres et les espaces sont utilisés comme séparateurs.

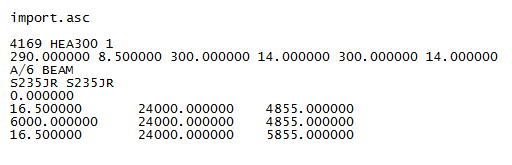

Voici un exemple de description de pièce de type poutre :


Ligne	Description
Ligne 1	`4169 HEA300 1` = Type de profil ID ID 4169 : ID unique (entier). PROFILE HEA300 : Nom du profil (chaîne). TYPE 1 : Type de profil (entier) Les types de profils disponibles sont : `0` = section libre (peut être utilisée pour des profils spéciaux qui ne se trouvent pas dans la base de données) `1` = Profils I `2` = Profils creux soudés (HK, HQ) `3` = Profils U `4` = Cornières `5` = Ronds pleins `6` = Tubes ronds `7` = Tubes rectangulaires (RHS, P) `8` = Profils T `9` = Plats (FL, PL) `10` = Profils Z `11` = Profils C `12` = Profils Omega `13` = Profils Sigma `14` = Profil de rail `16` = Armatures (DH)
Ligne 2	Le contenu de la ligne 2 varie selon le profil de la pièce. Plats polygonaux : COORDONNEES N_POINTS N_POINTS : Pour les profils de type 0. COORDONNEES : Nombre d'angles (entier). Les coordonnées X et Y des angles du plat (flottant). La rotation s’effectue dans le sens des aiguilles d’une montre. Les coordonnées suivent le système de coordonnées global. Les coordonnées en Z sont récupérées de la ligne centrale dans la direction de l’épaisseur du plat. Notez que la ligne 2 peut être divisée en plusieurs lignes dans le fichier. Profils: Pour les profils de types `1` à `16`, la ligne inclut les dimensions physiques de la section. HAUTEUR S W1 T1 W2 T2 : `290.000000 8.500000 300.000000 14.000000 300.000000 14.000000` HAUTEUR `290.000000` : Hauteur de la section. S `8.500000` : Epaisseur de l'âme. W1 `300.000000` : Largeur de l’aile supérieure. T1 `14.000000` : Epaisseur de l’aile supérieure. W2 `300.000000` : Largeur de l’aile inférieure. T2 `14.000000` : Epaisseur de l’aile inférieure.
Ligne 3	`A/6 BEAM` = Nom du repère REPERE A/6 : Repère de position de la pièce (chaîne). NOM POUTRE : Nom de la pièce (chaîne).
Ligne 4	`S235JR S235JR` = matériau Matériau de la pièce (chaîne).
Ligne 5	`0.000000` = rotation Angle de rotation (en degrés) autour de l’axe x local de la poutre.
Ligne 6	`16.500000 24000.000000 4855.000000` = X1 Y1 Z1 Coordonnées de l’origine de la poutre. Les coordonnées Z sont celles de la ligne centrale.
Ligne 7	`6000.000000 24000.000000 4855.000000` = X2 Y2 Z2 Coordonnées de l'extrémité de la poutre. Les coordonnées Z sont celles de la ligne centrale.
Ligne 8	`16.500000 24000.000000 5855.000000` = X3 Y3 Z3 Vecteur de direction affichant la direction de l'axe z local.
