Un fichier de configuration des jeux de propriétés contient la structure des jeux de propriétés et les définitions de données pour les propriétés à l'intérieur des jeux de propriétés.

Lors de la configuration des jeux de propriétés pour l'export IFC au format XML, deux fichiers sont nécessaires :

• IfcPropertySetConfigurations.xsd est un fichier schéma qui décrit la structure du fichier XML et permet de le valider. La lecture de ce fichier est effectuée lors du démarrage du logiciel. Il n'existe qu'un seul fichier schéma dans votre environnement. Vous ne devez pas toucher à ce fichier.

• Le fichier XML <configuration_file_name>.xml est le fichier réel de configuration des jeux de propriétés.

Les fichiers de configuration modifiés sont enregistrés dans le dossier \AdditionalPSets sous le modèle et sont également lus à partir des répertoires système, projet et société.

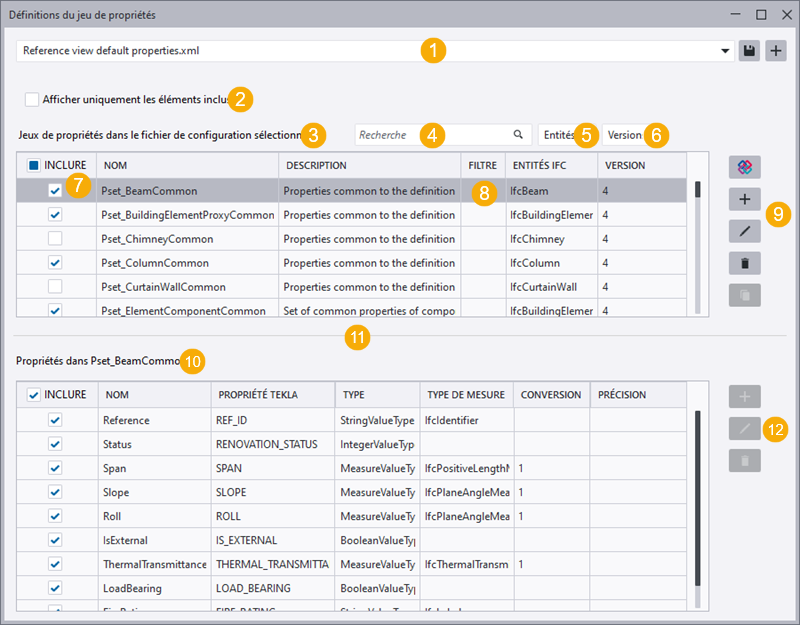

• Le fichier de configuration XML du jeu de propriétés contient les définitions suivantes :
  • Attribut de gabarit ou nom d'attribut utilisateur. Les attributs de gabarit sont lus à partir du fichier contentattributes_global.lst et les attributs utilisateur à partir de la base de données de l'environnement.
  • Type de donnée, comme Texte, Entier, Réel, Horodatage, Booléen ou Mesure.
  • Type d'unité, comme longueur, surface, volume ou masse.

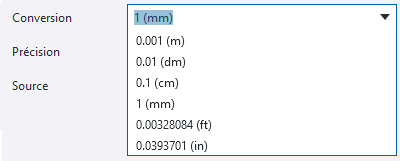

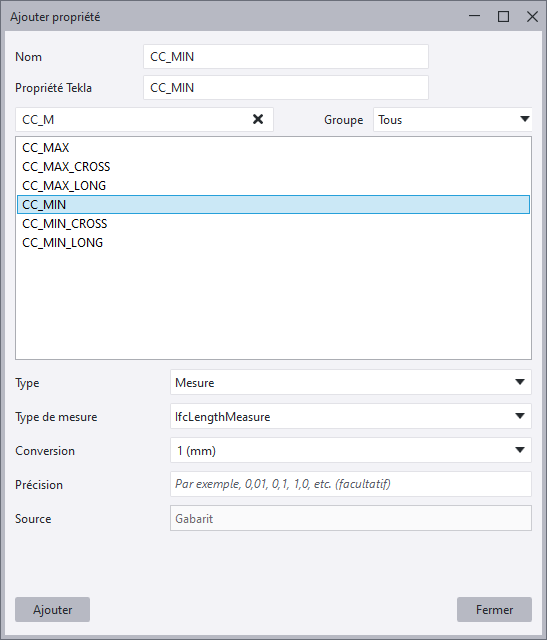

  • Mise à l'échelle des valeurs d'attribut utilisateur sans unité. Un facteur de conversion est ajouté, de telle sorte que les valeurs sans unité puissent être converties par rapport aux unités globales utilisées dans les fichiers IFC. Les unités de surface et de volume doivent être associées à ces facteurs.
  • Possibilité d'utiliser des valeurs par défaut.
  • Possibilité d'ignorer le jeu à exporter si l'attribut de gabarit ou l'attribut utilisateur ne comporte pas de valeur.
• Voici un exemple de contenu d'un fichier XML de configuration de jeux de propriétés.

      <PropertySet referenceId="assemblies" isIgnored="false">
        <Name>Tekla Assembly</Name>
        <Description>Assembly Properties</Description>
        <Properties>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit Mark</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POS</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit position code</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_POSITION_CODE</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit top elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_TOP_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>
          <Property xsi:type="PropertySingleValueType" optional="true" isIgnored="false">
            <Name>Assembly/Cast unit bottom elevation</Name>
            <PropertyValue xsi:type="StringValueType" stringType="IfcLabel">
              <GetValue xsi:type="TemplateVariableType">
                <TemplateName>ASSEMBLY_BOTTOM_LEVEL</TemplateName>
              </GetValue>
            </PropertyValue>
          </Property>

• Le fichier de configuration contient également les règles de liaison des jeux de propriétés aux entités IFC :
  • Les liaisons à la hiérarchie du type d'entité IFC incluent non seulement la prise en charge des éléments de construction, mais également des boulons, des armatures et des assemblages.
  • Vous avez la possibilité d'utiliser des règles de limitation, telles que Equal, NotEqual, LessThan, GreaterThan, LessThanOrEqual et GreaterThanOrEqual pour les nombres, et Equal et NotEqual pour les textes.

    Si vous souhaitez ajouter des règles de limitation, vous devez modifier votre fichier de configuration des jeux de propriétés personnalisé à l'aide d'un éditeur de texte approprié.

  • Vous pouvez utiliser n'importe quel nombre de règles de liaison pour n'importe quel jeu de propriétés, mais une seule définition de jeu de propriétés pour chaque referenceId.
  • Vous pouvez relier différents jeux de propriétés à différents types d'entités IFC. Un plat et une poutre peuvent, par exemple, avoir des jeux de propriétés différents.

  <PropertySetBind referenceId="assemblies">
        <Rules>
          <Include entityType="IfcElementAssembly" subtypes="true" />
        </Rules>
      </PropertySetBind>

• Si aucune valeur de propriété n'est trouvée lors de l'export, ce dernier ne procède pas à l'écriture du jeu de propriétés. Pour résoudre ce problème, ajoutez optional=true à cette propriété du jeu de propriétés.
