Propriétés de la vue dans les dessins

Dans les propriétés de la vue du dessins, vous pouvez vérifier et modifier les propriétés de vue.

Toutes les propriétés de vue du dessin sont décrites ici. Les propriétés de vue affichées dans le panneau des propriétés du dessin diffèrent d'une certaine façon des propriétés de vue que vous ouvrez dans les boîtes de dialogue des propriétés du dessin ou du ruban de dessin, et les propriétés peuvent être nommées différemment.

Propriétés de vue dans le panneau des propriétés

Vous pouvez utiliser les propriétés de vue dans le panneau des propriétés pour modifier rapidement les propriétés des vues sélectionnées dans un dessin ouvert soit pour les vues que vous allez créer à l'aide des commandes de l'onglet Vues, soit pour charger des propriétés de vue prédéfinies, par exemple.

Pour ouvrir les propriétés de la vue du dessin dans le panneau des propriétés du dessin :

Dans un dessin ouvert, cliquez sur un cadre de vue de dessin. Si le panneau des propriétés de la vue n'est pas déjà ouvert, double-cliquez sur le cadre de la vue. Double-cliquez sur le cadre pour ouvrir la boîte de dialogue des propriétés de la vue, qui dispose de davantage de propriétés disponibles.
Dans la liste des objets du panneau des propriétés du dessin, sélectionnez Vue.

Toutes les propriétés de vue qui sont disponibles dans le panneau des propriétés du dessin sont décrites ci-dessous.

Pour plus d'informations sur les propriétés de dessin à différents niveaux, voir Différents niveaux de paramétrage et de modification des propriétés de dessin.


Paramètre	Description
Enregistrer, charger et rechercher des propriétés dans le panneau des propriétés	Pour charger des propriétés existantes, sélectionnez les propriétés dans la liste. Pour enregistrer les propriétés modifiées, cliquez sur . Vous pouvez également enregistrer les propriétés sous un autre nom. Pour rechercher une propriété, commencez à saisir le nom de propriété.
Taille et position
Echelle	Définissez l'échelle de la vue.
Dimension	Adapter par pièces: Tekla Structures adapte le contenu de la vue au cadre de la vue du dessin sans laisser d'espaces vides inutiles. Défini comme distances: Profondeur bas/Profondeur haut définissent la taille de la vue le long des axes x et y de la vue. X min / X max et Y min /Y max définissent la profondeur de la vue perpendiculairement au plan de la vue.
Extension pour voisinage	Entrez une valeur d'extension de la vue afin que les pièces avoisinantes soient affichées. Pour plus d'informations, voir Afficher des pièces avoisinantes dans les dessins.
Vue retournée	Affichez des structures porteuses de charges, telles que des poteaux et des poutres d'un niveau inférieur. Si vous sélectionnez cette option, les structures sont affichées avec une ligne continue et si vous ne sélectionnez pas cette option, les structures sont affichées avec une ligne pointillée.
Rotation autour de X ou Y	Modifie l'angle de vue des vues 3D. Entrez les valeurs des angles dans les directions X et Y. Dans une vue de dessin, la rotation se fait autour de l'axe local. La valeur 0.0 équivaut à la vue de face.
Position	Permet de définir le placement de la vue du dessin comme fixe ou libre : Fixe: Maintenez les vues au même emplacement lors des mises à jour. Libre: Laissez Tekla Structures trouver un emplacement adapté à la vue lors des mises à jour. Pour plus d'informations, voir « Définition du placement automatique libre ou fixe pour des vues de dessin ».
Représentation pièce
Pièces coupe	Si des éléments sont très longs et n'incluent pas de détails, vous pouvez les raccourcir. Oui active le raccourcissement. Vous pouvez également choisir de couper Uniquement dans la direction x ou Uniquement dans la direction y. Pour plus d'informations, voir « Raccourcissement de pièces dans des vues de dessin ».
Couper pièces biaises	Lorsque vous sélectionnez, Tekla Structures coupe les pièces biaises.
Longueur mini tronçons	Définissez la longueur minimale de la pièce à raccourcir. La longueur de la pièce doit être au moins deux fois égale à la valeur saisie.
Espace entre tronçons	Définissez la distance entre les pièces coupées.
Pièces dépliées	Ce paramètre s'affiche uniquement pour les croquis de débit. Oui s'affiche et cote les lignes de pliage dans le dessin. Pour plus d'informations, voir Dépliage de polypoutres dans des dessins.
Pièces non déformées	Sélectionnez cette option pour reformer des pièces déformées et afficher la forme développée (non déformée) des pièces déformées dans les dessins. Pour plus d'informations sur les pièces non déformées dans les dessins, voir « Représentation des pièces en mode non développé dans les dessins ».
Afficher symbole ouvertures/réservations	Lorsque cette option est sélectionnée, Tekla Structures affiche les symboles dans les ouvertures et les réservations. Pour plus d'informations, voir « Affichage des ouvertures et réservations de pièces dans des dessins ».
Points de base et cotations
Emplacement par	Sélectionnez l'origine du modèle, le point de base du projet ou tout point de base défini dans le système de coordonnées. Emplacement par utilise le point d'origine du projet comme valeur par défaut. Les données de point de base peuvent être utilisées pour définir le système de coordonnées pour la vue. Le point de base peut être utilisé à la place du décalage de référence. Lorsque le point de base est défini, les attributs de niveau et les attributs de gabarit dans les repères fournissent des valeurs dans le système de coordonnées défini par points de base. Si vous modifiez le point de base du projet Z ou la valeur de niveau, la valeur de niveau changera conformément lorsqu'un dessin est ouvert. Ce paramètre affecte les repères de niveau et les attributs qui se terminent par `_BASEPOINT`.
Points de donnée pour élévations	Définissez le point de référence pour les niveaux. Spécifié utilise la valeur que vous entrez. Plan vue permet de mesurer les points de référence relatifs au plan de la vue.
Création cotation	Crée les cotations séparément pour la vue sélectionnée uniquement. Cette option affecte la création des cotations lors du clonage et du redimensionnement des dessins existants. Les différentes options sont les suivantes : Automatiquement Ne pas créer Cloner Pour plus d’informations, voir Clonage de cotations dans des vues sélectionnées uniquement.
Titre vue

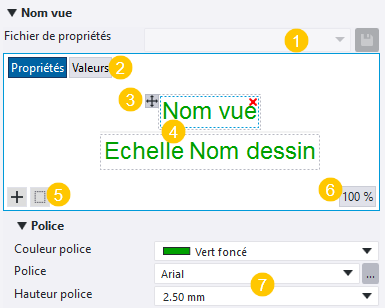

Éditeur de titres de vue	(1) Fichier de propriétés vous permet de charger et d'enregistrer le contenu du titre de vue. Pour activer le paramètre, cliquez sur un conteneur de titre dans l'éditeur. (2) Cliquez sur le bouton Propriétés ou Valeurs pour afficher le nom de propriété ou la valeur de propriété dans l'éditeur. Ces boutons sont disponibles uniquement lorsque vous avez sélectionné une vue existante dans un dessin. (3) Un nouveau conteneur de titre vide ajouté à l'aide du bouton Nouveau conteneur. Utilisez le bouton nouvel élément pour ajouter des éléments dans le titre. Utilisez la poignée pour faire glisser le titre vers un autre emplacement. (4) Nommez les conteneurs autour de la ligne du titre de la vue. Cliquez sur un conteneur de titre pour le sélectionner. Utilisez le bouton Nouvel élément pour ajouter de nouveaux éléments. Utilisez le bouton de suppression rouge dans l'angle supérieur droit pour supprimer le contenu. Pour vérifier le numéro de repère du conteneur de titre, pointez sur la poignée du conteneur du titre. (5) Utilisez le bouton Nouvel élément pour ouvrir la liste des éléments et sélectionner l'élément à ajouter. La liste d'éléments s'ouvre automatiquement lorsque vous cliquez sur un conteneur de titre vide. Vous pouvez également rechercher des éléments. Les étiquettes de vue n’acceptent aucun attribut utilisateur, attribut de gabarit ni propriété personnalisée. Utilisez le bouton Nouveau conteneur pour ajouter de nouveaux conteneurs. Vous pouvez ajouter jusqu'à cinq conteneurs. Vous pouvez faire glisser des éléments et des titres vers de nouveaux emplacements. (6) Le bouton% affiche le niveau de zoom actuel. Vous pouvez effectuer un zoom avant ou arrière à l'aide du bouton central de la souris. Cliquez sur le bouton % pour zoomer afin d'avoir un ajustement optimal. (7) Propriétés du titre
Police
Couleur police, Police , Hauteur police	Définissez la couleur, le type et la hauteur de la police utilisée dans le titre. Un clic sur ... offre un plus grand choix de polices. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée.
Cadre
Cadre, Couleur cadre	Définissez le type et la couleur du cadre pour un ou plusieurs éléments, ou pour le conteneur du titre. Ces propriétés sont disponibles lorsque vous sélectionnez un élément ou un conteneur de titre. Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée. Vous pouvez également ajouter le cadre à partir de la liste d'éléments.
Placement du texte
Alignement	Définissez l'alignement du repère de titre : Gauche, Centre, ou Droite. Ce paramètre est activé lorsque vous avez sélectionné un repère de titre dans l'éditeur de texte.
Position texte	Définissez la position du texte dans le titre. Ce paramètre est activé lorsque vous avez sélectionné un repère de titre dans l'éditeur de texte.
Décalage X pour le texte, Décalage Y pour le texte	Définissez le décalage du texte dans la direction X ou Y. Ce paramètre est activé lorsque vous avez sélectionné un repère de titre dans l'éditeur de texte.
Symbole et ligne
Symbole, Couleur Dimension, Longueur de ligne	Définissez le symbole à utiliser dans le titre de la vue, ainsi que la couleur et la taille du symbole et la longueur de ligne de titre. Les options de symbole sont : Aucun Cercle vide Cercle barré Personnalisé Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée. Pour plus d'informations sur l'utilisation des symboles personnalisés, voir l'article d'assistance « Comment ajouter deux symboles personnalisés dans un titre de vue ».
Emplacement de l’étiquette
Position verticale	Définissez la position verticale du titre de la vue : Dessus place le titre de la vue en haut de la vue. Dessous place le titre de la vue en bas de la vue.
Position horizontale	Définissez la position horizontale du titre de la vue : Aligner à gauche du cadre Centrer sur le cadre Aligner à droite du cadre Aligner à gauche de la boîte zone Centrer sur la boîte zone Aligner à droite de la boîte zone
Repères de direction
Type repère, Hauteur	Affichez les repères de direction de vue. Vous pouvez définir des repères de direction de vue pour les coupes et les vues d'extrémité uniquement. Les options sont Aucun, Symbole, Titre et Symbole et étiquette. Le titre correspond au titre de la vue. Vous pouvez également définir une hauteur pour le repère. Si vous essayez d'utiliser 0, un message d'erreur s'affiche.
Plus
Vues	Attributs vue ouvre la boîte de dialogue des propriétés de la vue avec d'autres paramètres.
Groupes d'objets	Paramètres des groupes d’objets ouvre la boîte de dialogue Paramètres au niveau de l'objet pour la vue pour vous permettre de définir les paramètres au niveau de l'objet détaillé pour les groupes d'objets.
Paramètres des groupes d’objets	Activez les paramètres de groupe d'objets définis.

Propriétés de la vue dans les boîtes de dialogue des propriétés de la vue

Certaines propriétés de vue sont affichées dans les boîtes de dialogue des propriétés de la vue uniquement, et non dans le panneau des propriétés. Ces propriétés peuvent être utilisées pour configurer les vues et les propriétés de vue avant de créer des dessins, ou lorsque vous souhaitez modifier certaines propriétés de vue pour toutes les vues d'un dessin, par exemple.

Pour ouvrir la boîte de dialogue des propriétés de la vue, en fonction de l'endroit où vous vous trouvez :

Dans les propriétés Vue dessin du panneau des propriétés du dessin, accédez à la section Plus, puis cliquez sur Attributs vue.
Dans un dessin ouvert, double-cliquez sur un cadre de vue. Les propriétés de la vue en cours s'affichent.
Dans le ruban du dessin, dans l'onglet Dessin, cliquez sur Propriétés > Vues.
Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins, puis sélectionnez le type de dessin. Sélectionnez ensuite Création de vue et une vue de dessin dans la liste, puis cliquez sur Propriétés vue à droite.
Pour les plans d'ensemble, dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins et sélectionnez Plan d'ensemble. Cliquez ensuite sur le bouton Vue....

Tous les paramètres de toutes les boîtes de dialogue des propriétés de la vue sont décrits ci-dessous.


Paramètre	Description
Création de vue dans l'arborescence des options	Lorsque Création de vue est sélectionné dans l'arborescence des options des croquis de débit, des croquis d'assemblage et des dessins d'élément béton, vous pouvez définir les vues de dessin que vous souhaitez créer. À partir d'ici, vous pouvez passer à la modification des propriétés de vue pour chaque vue séparément en cliquant sur le bouton Propriétés vue.
onglet Vues
Colonnes Type de vue et oui/non	Définissez les vues principales, les coupes, les vues d'extrémité et les vues 3D que vous voulez créer. Utilisez les boutons Effacer ligne et Ajouter ligne pour supprimer des vues de ou ajouter des vues à la liste. Dans Type de vue, sélectionnez le type de vue que vous souhaitez créer. Si vous sélectionnez Non, Tekla Structures ne crée pas de vue, mais procède à la cotation des pièces dans les vues disponibles. Si vous désactivez les quatre vues principales, Tekla Structures créera tout de même une vue de face. Si vous sélectionnez Oui, Tekla Structures crée automatiquement la vue, même si ce n'était pas nécessaire pour afficher les cotations. En ce qui concerne les coupes, Tekla Structures crée une coupe supplémentaire qui affiche le centre de la pièce principale. En ce qui concerne les vues d'extrémité, Tekla Structures crée une vue d'extrémité à partir d'une extrémité de la pièce principale. Si vous sélectionnez Auto, Tekla Structures crée automatiquement la vue si cela est nécessaire pour afficher les cotations. En ce qui concerne les vues en coupe, Tekla Structures crée le nombre de vues nécessaire pour afficher toutes les cotations. En ce qui concerne les vues d'extrémité, Tekla Structures crée également une autre vue d'extrémité à partir de l'autre extrémité de la pièce principale, si celle-ci comporte des cotes. Pour plus d'informations, voir « Définition des vues à créer ».
Colonne Titre vue	Définissez le nom de la vue. Pour afficher automatiquement le nom de la vue dans le titre de la vue, vous devez le définir ici.
Colonne Propriétés vue	Affiche les propriétés de vue en cours pour la vue sélectionnée. Vous pouvez sélectionner un autre fichier de propriétés de vue à partir de la liste et vérifier ou modifier les propriétés de vue en cliquant sur Propriétés vue. Notez que si vous avez sélectionné Auto dans la colonne oui/non comme méthode de création, Tekla Structures utilisera les propriétés de vue standard même si vous définissez un autre fichier de propriétés de vue ici.
Paramètres communs pour toutes les vues	Définissez certains paramètres communs pour toutes les vues : Ignorer la taille du boulon exclut les boulons de diamètre standard du dessin, ce qui signifie que Tekla Structures n'affiche pas les repères de boulon du diamètre de boulon défini dans les dessins. Ce paramètre est disponible dans les croquis d'assemblage et de débit. Taille limite soudures visibles exclut les soudures et les symboles de soudure de la taille définie ou inférieure dans le dessin. Ce paramètre est disponible dans les croquis d'assemblage et de débit. Repères de soudures visibles contrôle la visibilité des symboles de soudure du modèle dans les croquis d'assemblage. Les différentes options sont les suivantes : Une seule vue: Tekla Structures trouve automatiquement la vue la plus pertinente pour afficher les symboles de soudures du modèle. Chaque symbole de soudure est affiché dans un dessin dans une vue seulement. Dans toutes les vues: Tekla Structures ajoute les symboles de soudures du modèle dans toutes les vues de dessin contenant la pièce avec la soudure.
Recréer le dessin	Oui recrée le dessin.
onglet Attributs
Système de coordonnées	Définissez le système de coordonnées de vues des dessins. Les différentes options sont les suivantes : local, modèle, orienté, cvt horizontal, cvt vertical et Fixe. Pour plus d'informations, voir « Modifier le système de coordonnées ».
Rotation du système de coordonnées Autour de X , Autour de Y , Autour de Z	Fait pivoter la vue autour de l'axe x, y ou z des pièces à l'aide des valeurs saisies. Pour plus d'informations, voir « Rotation de pièces dans des vues de dessin ».
Déplié	Ce paramètre s'affiche uniquement pour les croquis de débit. Oui affiche et cote les lignes de pliage du dessin. Pour plus d'informations, voir « Dépliage de polypoutres dans les dessins ».
Non déformé	Oui permet de reformer des pièces déformées et affiche la forme développée (non déformée) des pièces déformées des dessins. Pour plus d'informations sur les pièces non déformées dans les dessins, voir « Représentation des pièces en mode non développé dans les dessins ».
Onglets Attributs 1 et Attributs 2 dans la boîte de dialogue des propriétés de la vue, Onglets Attributs et Raccourcissement dans la boîte de dialogue Plan d'ensemble - Propriétés vues. :
Echelle	Définissez l'échelle de la vue.
Vue retournée	Affiche des structures porteuses de charges, telles que des poteaux et des poutres dans un sol de premier niveau. Oui affiche les structures avec une ligne continue et Non les affiche avec une ligne pointillée.
Rotation autour de (dans vues 3D)	Modifie l'angle de vue des vues 3D. Entrez les valeurs des angles dans les directions X et Y. Dans une vue de dessin, la rotation se fait autour de l'axe local. La valeur 0.0 équivaut à la vue de face.
Dimension	Adapter par pièces: Tekla Structures adapte le contenu de la vue au cadre de la vue du dessin sans laisser d'espaces vides inutiles. Défini comme distances: Profondeur bas et Profondeur haut définissent la taille de la vue le long des axes x et y de la vue. X min / X max et Y min /Y max définissent la profondeur de la vue perpendiculairement au plan de la vue.
Extension pour voisinage	Entrez une valeur d'extension de la vue afin que les pièces avoisinantes soient affichées. Pour plus d'informations, voir « Afficher des pièces avoisinantes dans les dessins ».
Position	Permet de définir le placement de la vue du dessin comme fixe ou libre : Fixe: Maintenez les vues au même emplacement lors des mises à jour. Libre: Laissez Tekla Structures trouver un emplacement adapté à la vue lors des mises à jour. Pour plus d'informations, voir « Définition du placement automatique libre ou fixe pour des vues de dessin ».
Utiliser les paramètres détaillés au niveau de l'objet	Définissez sur Oui pour appliquer les paramètres détaillés au niveau de l'objet que vous avez définis pour les groupes d'objets sélectionnés.
Déplié	Oui affiche et cote les lignes de pliage du dessin. Ce paramètre s'affiche uniquement pour les croquis de débit. Pour plus d'informations, voir « Dépliage de polypoutres dans les dessins ».
Non déformé	Oui permet de reformer des pièces déformées et affiche la forme développée (non déformée) des pièces déformées des vues de dessin. Pour plus d'informations sur les pièces non déformées dans les dessins, voir « Représentation des pièces en mode non développé dans les dessins ».
Raccourcissement	Si des éléments sont très longs et n'incluent pas de détails, vous pouvez les raccourcir : Pièces coupe : Oui active le raccourcissement. Vous pouvez également choisir de couper Uniquement dans la direction x ou Uniquement dans la direction y. Couper pièces biaises : Oui découpe les pièces biaises. Notez que la définition de Couper pièces biaises sur Non coupe les pièces secondaires qui sont inclinées de moins de 5,7 degrés par rapport à la pièce principale. Longueur mini tronçons définit la longueur minimale de la pièce à raccourcir. La longueur de la pièce doit être au moins deux fois égale à la valeur saisie. Espace entre tronçons définit la distance entre les pièces découpées sur papier. Pour plus d'informations, voir « Raccourcissement ou allongement de pièces ».
Afficher symbole ouvertures/réservations	Oui affiche les symboles dans des ouvertures et des réservations. Pour plus d'informations, voir « Affichage des ouvertures et réservations de pièces dans des dessins ».
Emplacement par	Sélectionnez l'origine du modèle, le point de base du projet ou tout point de base défini dans le système de coordonnées. Emplacement par utilise le point d'origine du projet comme valeur par défaut. Les données de point de base peuvent être utilisées pour définir le système de coordonnées pour la vue. Le point de base peut être utilisé à la place du décalage de référence. Lorsque le point de base est défini, les attributs de niveau et les attributs de gabarit dans les repères fournissent des valeurs dans le système de coordonnées défini par points de base. Si vous modifiez le point de base du projet Z ou la valeur de niveau, la valeur de niveau changera conformément lorsqu'un dessin est ouvert. Ce paramètre affecte les repères de niveau et les attributs qui se terminent par `BASEPOINT`.
Point de donnée pour élévations	Définissez le point de référence pour les niveaux. Spécifié utilise la valeur que vous entrez dans Survaleur niveau . Si par exemple l'élévation est de 5000 mm et que vous définissez le point de référence à 200, l'élévation passe à 4800 mm. Plan vue permet de mesurer les points de référence relatifs au plan de la vue.
Afficher les coulages dans le dessin	Ce paramètre est disponible uniquement dans les propriétés de vue des plans d'ensemble. Oui affiche les coulages dans le dessin. Pour activer les coulages dans les dessins, voir « Affichage des objets de coulage, repères de coulage et reprises de bétonnage dans les dessins ».
Méthode de création des cotations dans cette vue	Clone les cotations séparément pour la vue sélectionnée uniquement. Cette option affecte la création des cotations lors du clonage et du redimensionnement des dessins existants. Les différentes options sont les suivantes : Automatiquement Ne pas créer Cloner Pour plus d’informations, voir Clonage de cotations dans des vues sélectionnées uniquement.
Onglet Textes :
Texte	Définit le texte du titre de la vue. Entrez le texte dans les champs A1 -A5 ou cliquez sur les boutons ..., puis sélectionnez les éléments et l'apparence du repère de titre. Pour plus d'informations sur les titres de vue, voir « Définir des titres de vue et des repères de titre de vue ».
Symbole	Définissez le symbole à utiliser dans le titre de la vue, la Couleur et la Dimension du symbole et la Longueur ligne . Les options de symbole sont : Aucun Cercle vide Cercle barré Personnalisé Vous pouvez utiliser une couleur standard ou définir une couleur RVB personnalisée. Pour plus d'informations sur l'utilisation des symboles personnalisés, voir l'article d'assistance « Comment ajouter deux symboles personnalisés dans un titre de vue ».
Position titre	Définissez la position verticale et horizontale du titre de la vue. Pour Verticale : Dessus place le titre de la vue en haut de la vue. Dessous place le titre de la vue en bas de la vue. Pour Horizontale : Aligner à gauche du cadre de vue Centrer pour afficher le cadre Aligner à droite du cadre de vue Aligner à gauche de la boîte zone vue Centrer pour afficher la boîte zone vue Aligner à droite de la boîte zone vue
Symboles direction vue	Affichez les repères de direction de vue. Vous pouvez définir des repères de direction de vue pour les coupes et les vues d'extrémité uniquement. Sélectionnez une option dans la liste Afficher repères . Les options sont Aucun, Symbole uniquement, Etiquette uniquement et Symbole et étiquette. Le titre correspond au titre de la vue. Vous pouvez également définir une Hauteur pour le repère. Si vous essayez d'utiliser 0, un message d'erreur s'affiche. L'exemple suivant illustre les repères de direction de la vue ainsi que le titre de la vue.
Autres options dans l'arborescence des options des propriétés de la vue :
Cotation	Définissez les paramètres de cotation pour chaque vue séparément. Pour plus d'informations sur les paramètres de cotation, voir « Propriétés de règle de cotation » et « Ajout de cotations automatiques au niveau de la vue ».
Filtre	Définissez des filtres de vue du dessin. Pour plus d'informations, voir « Création de filtres ».
Filtre pièce avoisinante...	Définissez des filtres de vue du dessin pour les pièces avoisinantes. Pour plus d'informations, voir « Création de filtres ».
Protection	Définissez des zones protégées dans lesquelles aucun texte, repère ou cotation ne pourra être placé. Pour plus d'informations, voir « Protéger des zones dans les dessins ».
Repères	Définissez des propriétés de repères au niveau de la vue. Pour plus d'informations, voir « Propriétés des repères ».
Objets	Définissez les propriétés au niveau de la vue pour les objets suivants : Pièces et pièces avoisinantes Boulons Traitement de surface Soudures Ferraillage et ferraillage avoisinant Objets de référence Maillage Objets de coulage et reprises de bétonnage
Onglet Plan d'implantation (Plan d'ensemble - Propriétés vues.)
Afficher comme plan d'implantation	Oui affiche le plan d'ensemble en tant que plan d'implantation. Pour plus d'informations, voir « Création de plans d'implantation à l'aide de paramètres enregistrés ».
Echelle vue agrandie pièces	Définissez l'échelle utilisée dans les vues agrandies des pièces.
Créer vues détails	Oui crée des vues de détail distinctes. Si vous sélectionnez Non, Tekla Structures cote les ancrages dans la vue agrandie. Tekla Structures regroupe les vues de détail similaires afin que les détails semblables ne soient dessinés qu'une seule fois.
Echelle vue détail	Définit l'échelle utilisée dans les vues de détails du plan d'implantation.
